Propiedades
| Versión | Fotovoltaico, Combinador, 1100 V, 2 MPP, 2 entradas / 1 salida por MPP, Protección contra sobretensiones II, MC4-Evo 2 |
| Código | 2866370000 |
| Tipo | PVN DC 2I 1O 2MPP SPD2R EVO 11 |
| GTIN (EAN) | 4064675604051 |
| Cantidad | 1 Pieza |
| Profundidad | 132 mm |
| Profundidad (pulgadas) | 5,197 inch |
| Altura | 236 mm |
| Altura (pulgadas) | 9,291 inch |
| Anchura | 200 mm |
| Anchura (pulgadas) | 7,874 inch |
| Peso neto | 2.148 g |
| Temperatura ambiente | -40 °C...+50 °C |
| Humedad | 5...95 % (sin condensación) |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| Período | 5 años |
| Corriente por punto de potencia máximo, máx. | 45 A |
| Resistencia de corriente nominal a corto plazo |
|
| Tensión nominal DC | 1.100 V |
| Cadena de tipo de conexión | Conector macho MC4-Evo 2 |
| Clase de protección | II |
| Fijación de caja | Mediante pies de montaje |
| Materiales aislantes | Poliéster reforzado con fibra de vidrio, policarbonato |
| Resistente a los golpes |
IK08 según IEC 62208
IK10 según IEC 62262 |
| Tipo de montaje |
4 Herramientas para atornillar
Montaje en pared |
| Lugar de instalación | Área exterior protegida (tierra y mar) |
| Tipo de protección | IP65 |
| Cantidad de puntos de máxima potencia (MPP) | 2 |
| Conector de tierra funcional |
|
| Contacto auxiliar de protección contra sobretensiones |
|
| Entrada de CC + & - |
|
| Fuses | No |
| Número de entradas de cadena por MPP | ≤ 2 |
| Número de entradas de conductos | 4 |
| Número máx. de entradas de CC | por Punto de Máxima Potencia 2 entradas conectadas en paralelo |
| Tipo de fusible | ni tapón ni soporte de fusibles |
| Número de entradas | 4 |
| Número máx. de salidas de CC | por Punto de Máxima Potencia 1 salida |
| Salida de CC + & - |
|
| Clase de requisitos | Tipo II |
| Consumo de corriente en reposo PC | < 0,2 W |
| Corriente de cortocircuito ISCPV | 11.000 A |
| Corriente de descarga, máx. (8/20 µs) | 40 kA |
| Corriente de fuga In (8/20 µs) | 20 kA |
| Corriente de fuga total Itotal ( 8/20µs) | 50 kA |
| Máx. tensión de servicio continua modo DC UCPV +/- , -/PE , +/PE | 1.100 V |
| Nivel de protección Up (+/-) | ≤ 3.8 kV |
| Nivel de protección Up (+/PE) | ≤ 3.8 kV |
| Nivel de protección Up (-/PE) | ≤ 3.8 kV |
| Tensión de la instalación FV, máx. Ucpv | 1.100 V |
| Ejecución de interruptor separador | sin interruptor |
| Tipo de tensión | DC |
| Información de producto |
El número SCIP se asignó debido a un contenido de plomo de más del 0,1 % del peso neto. Instrucciones de uso seguro según ECHA: la identificación de la sustancia nociva es suficiente para permitir un uso seguro del artículo durante todo su ciclo de vida, incluida la fase de vida útil, desmontaje y reciclado |
| Homologación/certificado/documento de conformidad | [Declaration of Conformity for PV Next Mini 2](https://mdcop.weidmueller.com/mediadelivery/asset/900_284595) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305087) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2866370000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2866370000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2866370000&norm=0) |
| Documentación técnica |
[Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_287204)

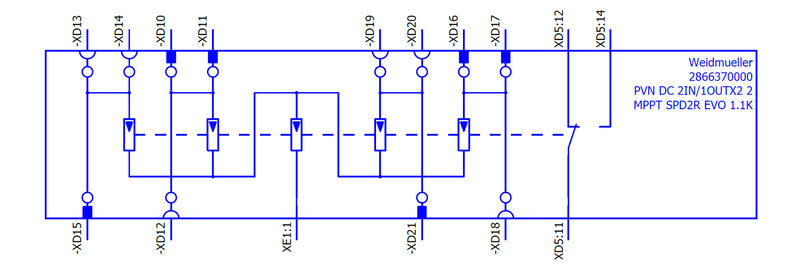

[CAD data -- Schematic Diagram for PV Next 2x 2In 1Out Boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_289046) [2932700000_00_03-2023_DRILL-TEMP_PV-Next_20-20](https://mdcop.weidmueller.com/mediadelivery/asset/900_295795) |
| Documentación del usuario |
[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571)
[MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [Instruction leaflet PV NEXT MINI](https://mdcop.weidmueller.com/mediadelivery/asset/900_284688) [Manual PV Next Mini](https://mdcop.weidmueller.com/mediadelivery/asset/900_318996) |
| White paper |
[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825)
[Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Especificación larga |
Combiner box for inverters with 2 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32. MPP1: Max. string voltage Uoc: 1100V Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011 |
| Homologaciones |  |
| ROHS | Conformidad |
