Propiedades

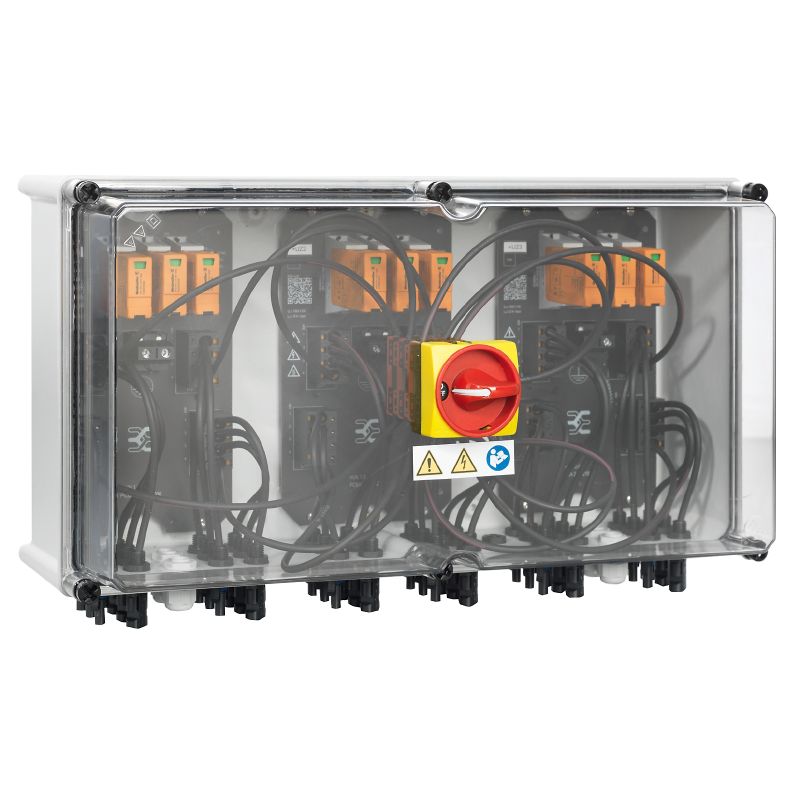

| Versión | Fotovoltaico, Combinador, 1000 V, 3 MPP, 3 entradas / 3 salidas por MPP, Protección contra sobretensiones I/II, Interruptor separador, WM4C |
| Código | 2683220000 |
| Tipo | PVN1M3I9S0FXV1O1TXPX10 |
| GTIN (EAN) | 4050118700084 |
| Cantidad | 1 Pieza |
| Estado de entrega | Este artículo no estará disponible en el futuro. |
| Disponible hasta | 31.12.2025 |
| Profundidad | 249 mm |
| Profundidad (pulgadas) | 9,803 inch |
| Profundidad con componentes adicionales | 250 mm |
| Altura | 334 mm |
| Altura (pulgadas) | 13,15 inch |
| Anchura | 558 mm |
| Anchura (pulgadas) | 21,968 inch |
| Peso neto | 6.900 g |
| Temperatura ambiente | -40 °C...+50 °C |
| Humedad | 5 – 90% (sin condensación) |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| Período | 5 años |
| Corriente por punto de potencia máximo, máx. | 45 A |
| Resistencia de corriente nominal a corto plazo |
|
| Tensión nominal DC | 1.000 V |
| Cadena de tipo de conexión | Conector macho WM4C |
| Clase de protección | II |
| Fijación de caja | Mediante pies de montaje |
| Materiales aislantes | Poliéster reforzado con fibra de vidrio, policarbonato |
| Resistente a los golpes |
IK08 según IEC 62208
IK10 según IEC 62262 |
| Tapa |
con tapa
extraíble |
| Tipo de montaje |
Montaje en pared
4 Herramientas para atornillar |
| Lugar de instalación | Área exterior protegida (tierra y mar) |
| Tipo de protección | IP65 |
| Cantidad de puntos de máxima potencia (MPP) | 3 |
| Conector de tierra funcional |
|
| Contacto auxiliar de protección contra sobretensiones |
|
| Entrada de CC + & - |
|
| Fuses | No |
| Número de entradas de cadena por MPP | ≤ 3 |
| Número de entradas de conductos | 9 |
| Número máx. de entradas de CC | por Punto de Máxima Potencia 3 entradas conectadas en paralelo |
| Tipo de fusible | ni tapón ni soporte de fusibles |
| Número de entradas | 9 |
| Número máx. de salidas de CC | por Punto de Máxima Potencia 3 salidas conectadas en paralelo |
| Salida de CC + & - |
|
| Clase de requisitos | Tipo I/II |
| Consumo de corriente en reposo PC | < 0,2 W |
| Corriente de cortocircuito ISCPV | 11.000 A |
| Corriente de descarga, máx. (8/20 µs) | 40 kA |
| Corriente de fuga In (8/20 µs) | 20 kA |
| Corriente de fuga total Itotal ( 8/20µs) | 50 kA |
| Corriente de fuga total Itotal (10/350µs) | 12,5 kA |
| Corriente de prueba Iimp (10/350 µs) | 6.25 kA |
| Máx. tensión de servicio continua modo DC UCPV +/- , -/PE , +/PE | 1.100 V |
| Nivel de protección Up (+/- , -/PE , +/PE) | ≤ 3.8 kV |
| Nivel de protección Up (+/-) | ≤ 3.8 kV |
| Nivel de protección Up (+/PE) | ≤ 3.8 kV |
| Nivel de protección Up (-/PE) | ≤ 3.8 kV |
| Tensión de la instalación FV, máx. Ucpv | 1.100 V |
| Accionamiento motorizado disponible | No |
| Capacidad del interruptor separador |
DC-PV1
IEC 60947-3 |
| Corriente nominal de cierre en cortocircuito | 1,4 A |
| Ejecución de interruptor separador | interruptor en la cubierta |
| Número de ciclos de operación | 10000 |
| Número de ciclos de operación de corte a la corriente nominal | 300 |
| Sobretensión de choque nominal | 8 kV |
| Información de producto |
El número SCIP se asignó debido a un contenido de plomo de más del 0,1 % del peso neto. Instrucciones de uso seguro según ECHA: la identificación de la sustancia nociva es suficiente para permitir un uso seguro del artículo durante todo su ciclo de vida, incluida la fase de vida útil, desmontaje y reciclado |
| Homologación/certificado/documento de conformidad | [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_101425) |
| Datos de ingeniería |
[CAD data -- PV Next Schematic Diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_107149)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154484) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2683220000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2683220000&norm=0) |
| Documentación técnica | [customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_107114) |
| Documentación del usuario |
[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571)
[MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) |
| White paper |
[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825)
[Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Especificación larga |
Combiner box for inverters with 3 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32. MPP1: Max. string voltage Uoc: 1000V Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011 |
| Homologaciones |  |
| ROHS | Conformidad |
