RSM-16 C 1CO Z
RSM-16 C 1CO Z

RSM-16 C 1CO Z

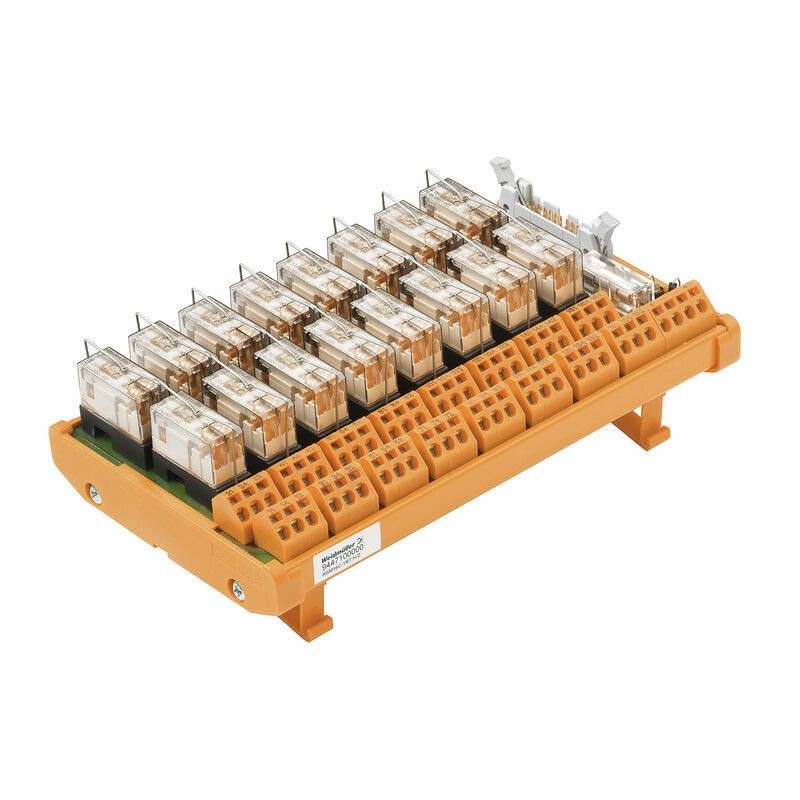

Interface, RSM, 16 compact, RCL, Tension-clamp connection

N. articolo 9447100000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 11
Approvals General ordering data Dimensions and weights Températures Conformité environnementale du produit General data Dati di collegamento Specifiche tecniche Caractéristiques nominales entrée Расчетные данные, выход Aislamiento aplicado (EN50178) Collegamento campo 공급 결선 Classificazioni

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

General ordering data

Versione
Interface, RSM, 16 compact, RCL, Tension-clamp connection
N. d’ordine
9447100000
Tipo
RSM-16 C 1CO Z
GTIN (EAN)
4032248253111
CPZ
1 Pezzo

Dimensions and weights

Profondità
68 mm
Depth (inches)
2,677 inch
Posizione verticale
109 mm
Altezza (pollici)
4,291 inch
Larghezza
185 mm
Larghezza (pollici)
7,283 inch
Peso netto
607 g

Températures

Temperatura di magazzinaggio
-40...60 °C
Temperatura d'esercizio
-25...50 °C

Conformité environnementale du produit

Stato conformità RoHS
Conforme avec exemption
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7
SCIP
66e752f3-a24f-4fef-89c4-f29f52d01390

General data

Indicatore di stato a LED per relè
green
Fusibile per relè
No
Stato LED tensione di alimentazione
Giallo
Fusibile alimentazione tensione
3,15 A

Dati di collegamento

Alimentazione del collegamento
LMNZF 5.08mm
Collegamento (lato campo)
LMNZF 5.08mm
Collegamento (lato comando)
Connettore a norma IEC60603-13 / DIN41651
Numero di poli (lato comando)
Connettore maschio 20 poli

Specifiche tecniche

Durata meccanica
3x 107 spínací cykly

Caractéristiques nominales entrée

Tensione d'ingresso
24 V DC ± 10%
Corrente d'ingresso
20 mA
Potenza nominale
0,4 VA

Расчетные данные, выход

Tipo di relè
RCL
Tipo di uscita
Potential-free contact
Materiale dei contatti
AgNi 90/10
Tensione nominale
≤ 250 Vdc ≤ 250 Vac
Corrente AC permanente max.
5 A
Corrente di picco AC
16 A
Corrente di contatto min.
0,01 A
Tensione di contatto min.
10 V

Aislamiento aplicado (EN50178)

Secondo
DIN EN 50178
Tensione d'ingresso nominale
<50 V AC
Tensione d'uscita nominale
<250 V AC
Classe di sovratensione ingresso/ingresso
III
Classe di sovratensione ingresso/uscita
III
Classe per l'installazione uscita/uscita
II
Grado di lordura
2
Controllo resistenza agli impulsi
6 kV
Tensione di prova isolamento AC
1,2 kV
Distanza ingresso/uscita
≥ 5,5 mm
Distanza ingresso/ingresso
≥ 0,2 mm
Distanza uscita/uscita
≥ 1,17 mm

Collegamento campo

Campo di serraggio, max.
1,5 mm²
Campo di serraggio, min.
0,15 mm²
Fisso, min. H05(07) V-U
0,5 mm²
Flessibile con boccola, max.
1,5 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
Flessibile, min. H05(07) V-K
0,5 mm²
Lunghezza di spellatura
7 mm
rigido, max. H05(07) V-U
1,5 mm²
Sezione di collegamento cavo max, AWG
AWG 14
Sezione di collegamento cavo min, AWG
AWG 26
Tipo di collegamento
Molla autobloccante

공급 결선

Tipo di collegamento
złącze sprężynowe
Campo di serraggio, min.
0,15 mm²
Campo di serraggio, max.
1,5 mm²
Fisso, min. H05(07) V-U
0,5 mm²
Fisso, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,5 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
Flessibile con boccola, max.
1,5 mm²
Sezione del conduttore, min. AWG
AWG 26
Sezione del conduttore, max. AWG
AWG 14
Lunghezza di spellatura
7 mm

Classificazioni

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
