Propiedades
| Versión | Versión con capota Ex, M12, 30 V, Con codificación A, LED: No, Sensor LED: No, Tipo de cableado: 2 conductores |
| Código | 1868350000 |

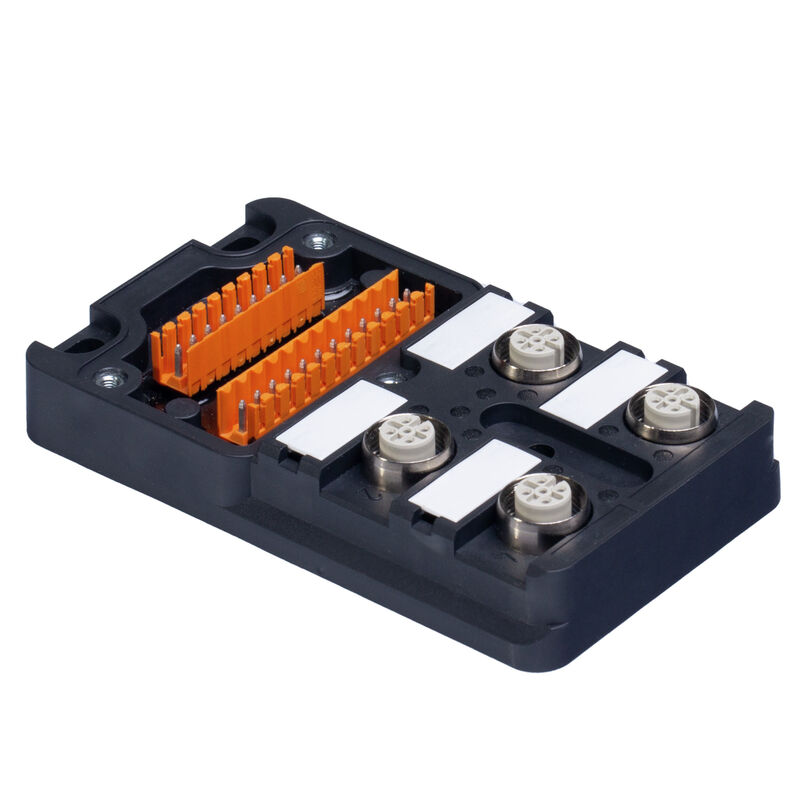

| Tipo | SAI-04D-VPPP-2A-M12O-NAM-EX |
| GTIN (EAN) | 4032248439539 |
| Cantidad | 1 Pieza |
| Profundidad | 60 mm |
| Profundidad (pulgadas) | 2,362 inch |
| Altura | 41,5 mm |
| Altura (pulgadas) | 1,634 inch |
| Longitud | 102 mm |
| Longitud (pulgadas) | 4,016 inch |
| Peso neto | 204 g |
| Temperatura de servicio | -40 - 60°C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Técnica de conexión de conductores | PUSH IN |
| Prensaestopas | M 20 |
| Sección de embornado, mín. | 0,14 mm² |
| Sección de embornado, máx. | 1,5 mm² |
| Pérdida del distribuidor | Versión con capota Ex |
| Tensión nominal, mín. | 0 V |
| Tensión nominal, máx. | 30 V |
| Intensidad de corriente máxima admisible por ranura | 0,8 A |
| Corriente total | 0.8 A |
| Corriente por señal | 0,8 A |
| Categoría de sobretensión | III |
| Codificación de conector | Con codificación A |
| Tipo de protección |
IP66
IP67 |
| Número de polos | 2 |
| Número de contactos hembra | 4 |
| Rosca de conexión | M12 |
| Grado de polución | 3 |
| Comportamiento de inflamabilidad | V-0 |
| Ciclos de enchufado | ≤ 50 |
| LED | No |
| Sensor LED | No |
| Material junta tórica | FKM |
| Material capotas | Pocan |
| Color de carcasa | Negro (similar a RAL 9005) |
| Material de sellado de capotas | Espuma de poliuretano |
| Rosca | CuZn, niquelado |
| Material de contacto | CuZn |
| Superficie de contacto | bañado en oro |
| Material soporte del contacto | PBT (V-0 según UL) |
| Material del prensaestopas | Plástico |
| Información de producto |
Incluido en el pedido:
|
| Homologación/certificado/documento de conformidad |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315581)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315582) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_315583) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_177468) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1868350000) |
| Notificación de cambio de producto |
[315198](https://mdcop.weidmueller.com/mediadelivery/asset/900_315198)
[Technical change to passive M12 EX distribution boxes for zone 1 (ATEX and IECEx approval)](https://mdcop.weidmueller.com/mediadelivery/asset/900_315201) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 9.0 | EC003558 |
| ECLASS 9.0 | 27-44-01-08 |
| ECLASS 9.1 | 27-44-01-08 |
| ECLASS 10.0 | 27-44-01-11 |
| ECLASS 11.0 | 27-44-01-11 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| Homologaciones |    |
| ROHS | Conformidad |
