SAI-WDF-4P-M8
SAI-WDF-4P-M8
Rysunek wymiarowy
SAI-WDF-4P-M8
Schemat połączeń
SAI-WDF-4P-M8

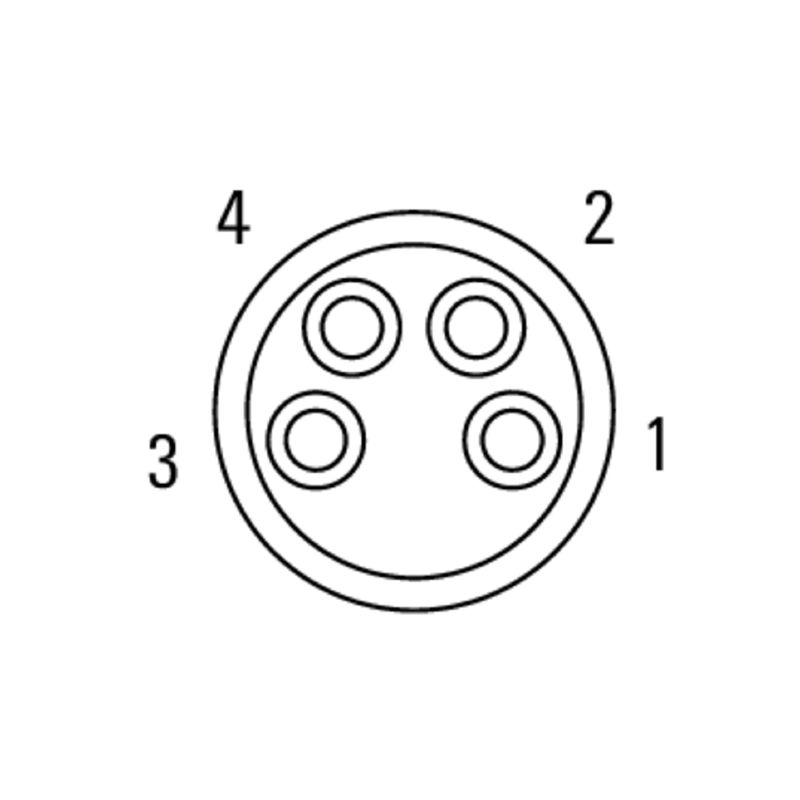

Schemat biegunów
SAI-WDF-4P-M8
Schemat biegunów

SAI-WDF-4P-M8

Nr. produktu 1392400000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 2
Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Dane techniczne adaptowalnych złączy wtykowych Ogólne dane techniczne Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Nr zam.
1392400000
Typ
SAI-WDF-4P-M8
GTIN (EAN)
4050118192773
Ilość
1  szt.

Wymiary i masa

Masa netto
23  g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Dane techniczne adaptowalnych złączy wtykowych

kodowanie
M8 = żadna
Liczba biegunów
4
Materiał styków
CuZn
napięcie znamionowe
30  V
Podstawowy materiał obudowy
CuZn
Powierzchnia styku
pozłacany
Prąd znamionowy
4  A
Stopień ochrony
IP67
Zakres temperatury obudowy
-40 - +85 °C

Ogólne dane techniczne

kodowanie
M8 = żadna
Liczba biegunów
4
Materiał styków
CuZn
napięcie znamionowe
30  V
Podstawowy materiał obudowy
CuZn
Powierzchnia styku
pozłacany
Prąd znamionowy
4  A
Stopień ochrony
IP67
Zakres temperatury obudowy
-40 - +85 °C
Ścieżka połączenia
Złącze żeńskie M8
Kołek M8

Klasyfikacje

ETIM 6.0
EC002925
ETIM 7.0
EC002925
ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 9.0
27-44-01-06
ECLASS 9.1
27-44-01-06
ECLASS 10.0
27-44-01-06
ECLASS 11.0
27-44-01-06
ECLASS 12.0
27-44-01-06
ECLASS 13.0
27-44-01-06
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
