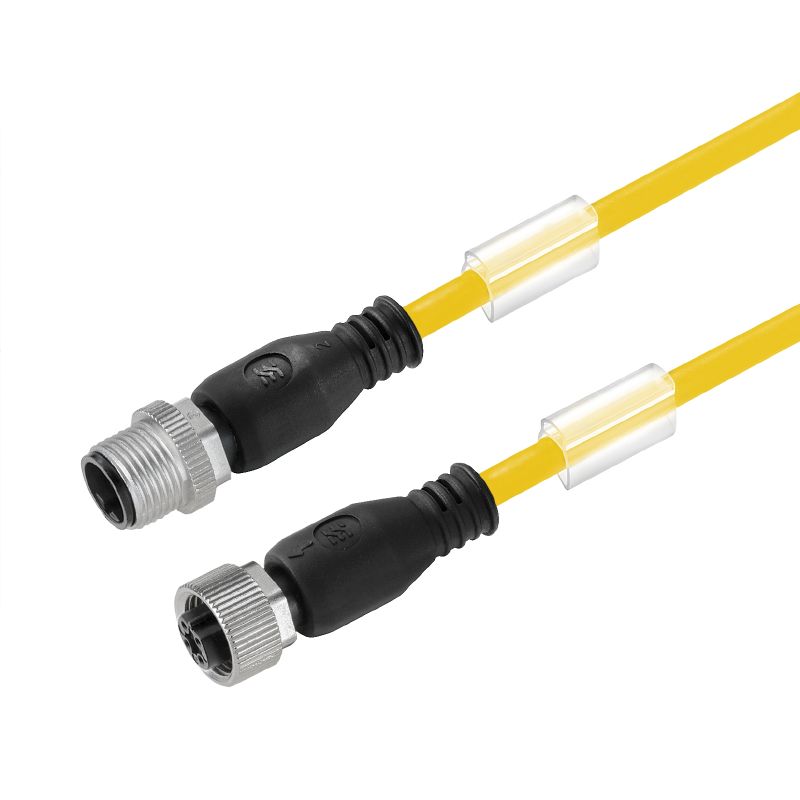

SAIL-M12GM12G-3-10UGE

Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 3, 10 m, Macho, recto - Hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1093011000

Propiedades

Datos generales para pedido

Versión	Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 3, 10 m, Macho, recto - Hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Código	1093011000
Tipo	SAIL-M12GM12G-3-10UGE
GTIN (EAN)	4032248865543
Cantidad	1 Pieza

Dimensiones y pesos

Peso neto

241,12 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Datos técnicos del cable

Aceleración	5 m/s²
Aislamiento	PP
Apantallado	No
Apto para cadena de arrastre	Sí
Ciclos de flexión	5 Mio
Ciclos de plegado a torsión	> 5 Mio.
Color de revestimiento	amarillo
Código de color	marrón azul negro
Diámetro exterior	4.3 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM	20549 (80 °C / 300 V)
Gama de temperatura, fija	-40...80 °C
Gama de temperatura, móvil	-25...80 °C
Halógenos	No
Longitud de cable	10 m
Longitud de torsión	1 m
Longitud del conductor configurable	Sí
Material de la funda	PUR
Núcleo de conformidad con el estilo UL AWM	10493 (80 °C / 300 V)
Número de polos	3
Radio de flexión mín., con movimiento	10 x diámetro del cable
Radio de flexión mín., fijo	5 x diámetro del cable
Resistencia a chispas de soldadura	No
Resistencia a la torsión	360 °/m
Resistencia al aceite	Conforme a la norma IEC 60811:404
Resistente a hidrólisis y microbios	Sí
Resistente a las salpicaduras de soldadura	No
Retardo de llama	In accordance with UL1581 UL / CUL FT2 Según la norma IEC 60332-2-2
Reticulado por radiación	No
Sección del conductor	0,34 mm²
Sin LABS	Sí
Velocidad	5 m/s

Datos técnicos generales

Ciclos de enchufado	≥ 100
Codificación	Codificación A
Grado de polución	3
Intensidad nominal	4 A
LED	No
Material capotas	PUR
Material del anillo roscado	laton, niquelado
Par de apriete	M12: 0,8 - 1,2 Nm
puenteado	No
Rango de temperatura caja	-25…+85 °C
Resistencia a vibraciones e impactos conforme a	Sección B
Resistencia de aislamiento	10⁸ Ω
Rosca de conexión	M12 / M12
Superficie de contacto	bañado en oro
Tensión nominal	250 V
Tipo de protección	IP67 IP68 completamente montado IP65 IP66
Versión	Macho, recto - Hembra, recto

Propiedades eléctricas

Resistencia de aislamiento	10⁸ Ω
Tensión nominal	250 V

Normas generales

Conector norma	IEC 61076-2-101
N.º de certificado (cULus)	E307231

Normas

Conector norma	IEC 61076-2-101
Resistencia a vibraciones e impactos conforme a	Sección B

Conector izquierdo

Clavija de conexión izquierda

M12, Con codificación A, IP69, contacto macho, recto, Plástico, no apantallado

Conector derecho

Clavija de conexión derecha

M12, Con codificación A, IP69, contacto hembra, recto, Plástico, no apantallado

Imágenes del producto

Título de ilustración-05	Esquema de polos
Dibujo leyenda-05	Male
Título de ilustración-06	Esquema de polos
Dibujo leyenda-06	Socket
Título de ilustración-07	Esquema de conexiones
Título de ilustración-08	La herramienta perfecta: Screwty ^{® con función de par de apriete}
Dibujo leyenda-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Descargas

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1093011000)
Notificación de cambio de producto	[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623) [EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [Technical change to 3 to 5-pole unshielded M12 cord sets](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Clasificaciones

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E307231
