Propiedades

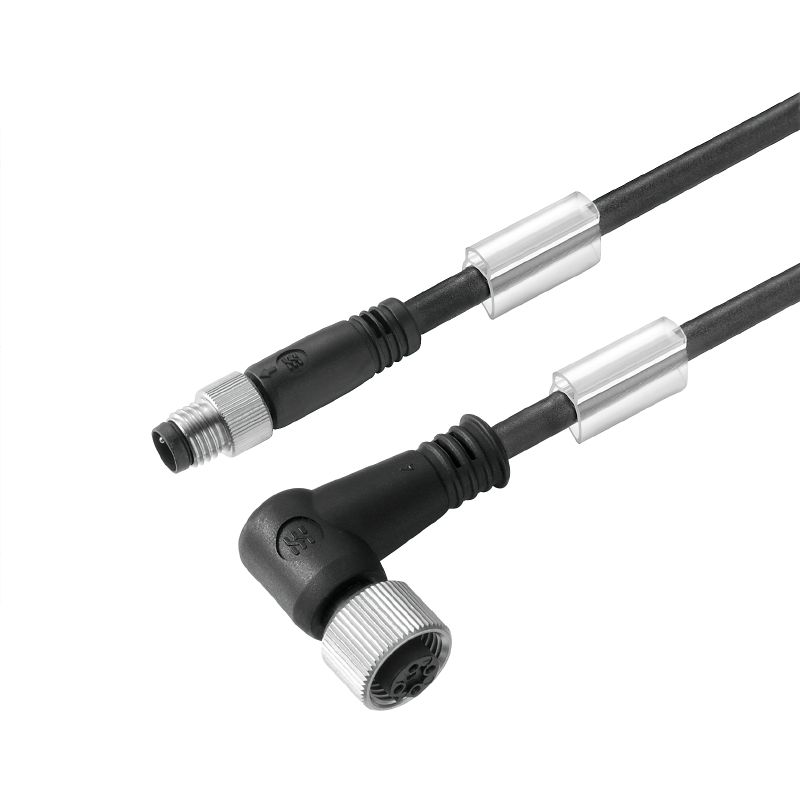

| Versión | Cable para sensores y actuadores, Cable de conexión, M8 / M12, Número de polos : 4, 5 m, Macho, recto - Hembra, acodado, Apantallado: No, LED: No, Material de la funda: PVC, Halógenos: Sí |
| Código | 1938270500 |
| Tipo | SAIL-M8GM12W-4-5.0V |
| GTIN (EAN) | 4032248612017 |
| Cantidad | 1 Pieza |
| Peso neto | 100 g |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Aislamiento | PVC |
| Apantallado | No |
| Apto para cadena de arrastre | No |
| Color de revestimiento | negro |
| Código de color |
marrón
blanco azul negro |
| Diámetro exterior | 4.8 mm ± 0.2 mm |
| Funda de conformidad con el estilo UL AWM | 2464 (80 °C / 300 V) |
| Gama de temperatura, fija | -30...80 °C |
| Gama de temperatura, móvil | -5...80 °C |
| Halógenos | Sí |
| Longitud de cable | 5 m |
| Longitud del conductor configurable | No |
| Material de la funda | PVC |
| Número de polos | 4 |
| Resistencia a chispas de soldadura | No |
| Resistencia a la torsión | 0 °/m |
| Resistente a las salpicaduras de soldadura | No |
| Reticulado por radiación | No |
| Sección del conductor | 0,25 mm² |
| Ciclos de enchufado | ≥ 100 |
| Codificación | Codificación A |
| Grado de polución | 3 |
| Intensidad nominal | 4 A |
| LED | No |
| Material capotas | PUR |
| Material del anillo roscado | Fundición inyectada de cinc |
| Par de apriete |
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm |
| puenteado | No |
| Rango de temperatura caja | -25…+85 °C |
| Resistencia de aislamiento | 108 Ω |
| Rosca de conexión | M8 / M12 |
| Superficie de contacto | bañado en oro |
| Tensión nominal | 30 V |
| Tipo de protección |
IP65
IP66 IP67 IP68 atornillado |
| Versión | Macho, recto - Hembra, acodado |
| Resistencia de aislamiento | 108 Ω |
| Tensión nominal | 30 V |
| Conector norma |
IEC 61076-2-101
IEC 61076-2-104 |
| Conector norma |
IEC 61076-2-101
IEC 61076-2-104 |
| Clavija de conexión izquierda | M8, IP69, contacto macho, recto, Plástico, no apantallado |
| Clavija de conexión derecha | M12, Con codificación A, IP69, contacto hembra, acodado 90°, Plástico, no apantallado |
| Título de ilustración-04 | Dibujo acotado |
| Dibujo leyenda-04 | Angled socket |
| Título de ilustración-05 | Esquema de polos |
| Dibujo leyenda-05 | Male |
| Título de ilustración-06 | Esquema de polos |
| Dibujo leyenda-06 | Socket |
| Título de ilustración-07 | Esquema de conexiones |
| Título de ilustración-08 | La herramienta perfecta: Screwty ® con función de par de apriete |
| Dibujo leyenda-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1938270500) |
| Notificación de cambio de producto |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Homologaciones |  |
| ROHS | Conformidad |
