接插件SL 5.08HC/21/90LF 3.2SN BK BX
产品图片

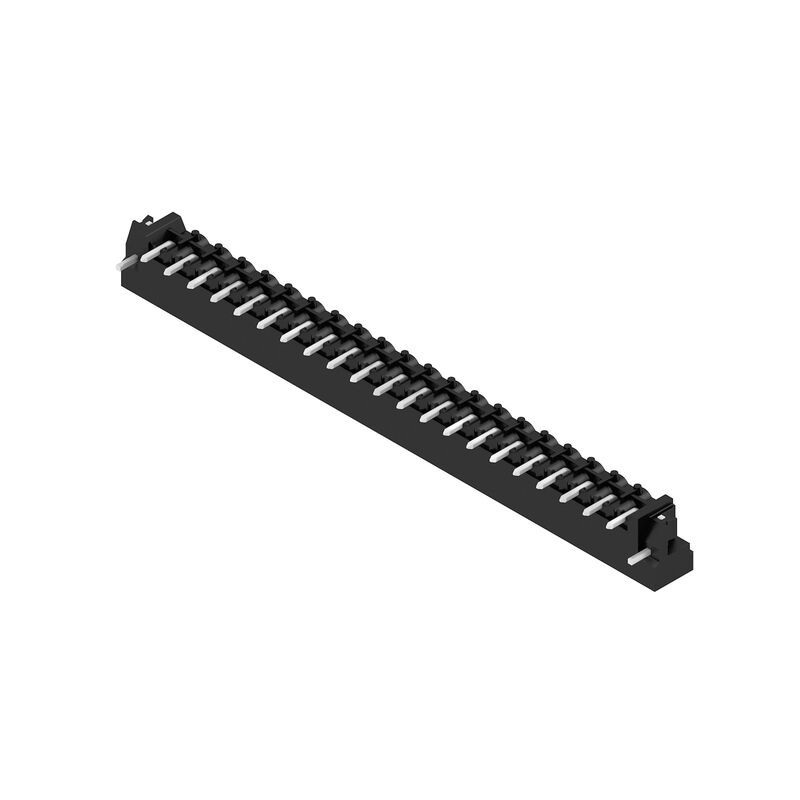

接插件SL 5.08HC/21/90LF 3.2SN BK BX
产品图片

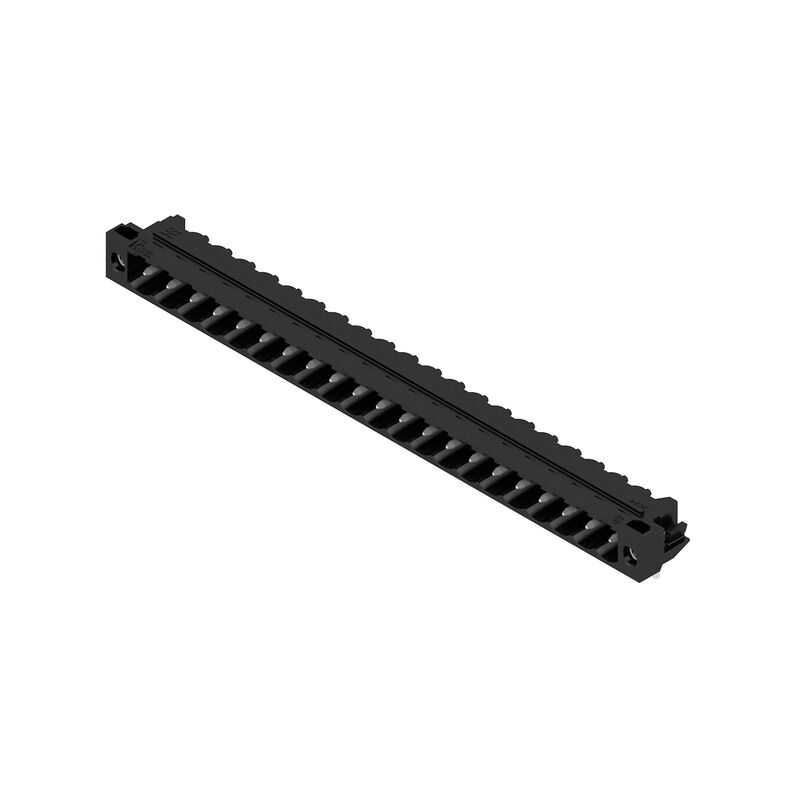

接插件SL 5.08HC/21/90LF 3.2SN BK BX
Dimensional drawing
接插件SL 5.08HC/21/90LF 3.2SN BK BX
Graph
接插件SL 5.08HC/21/90LF 3.2SN BK BX
Graph
接插件SL 5.08HC/21/90LF 3.2SN BK BX
Graph
接插件SL 5.08HC/21/90LF 3.2SN BK BX
Graph
接插件SL 5.08HC/21/90LF 3.2SN BK BX
Graph

接插件SL 5.08HC/21/90LF 3.2SN BK BX

PCB 接插件, 插座, 焊接法兰, THT 焊接联接, 5.08 mm, 回路数: 21, 90°, 焊脚长度 (l): 3.2 mm, 镀锡, 黑色, 盒装

商品编号 1150550000
下载技术数据页 工程支持 产品下载
配件 7 是…的配合件 11 相关商品 46
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 重要注意事项 分类

审批

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

Version
PCB 接插件, 插座, 焊接法兰, THT 焊接联接, 5.08 mm, 回路数: 21, 90°, 焊脚长度 (l): 3.2 mm, 镀锡, 黑色, 盒装
Order No.
1150550000
Type
SL 5.08HC/21/90LF 3.2SN BK BX
GTIN (EAN)
4032248937240
数量
12 PC
产品数据
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
包装
盒装

尺寸和重量

Depth
12 mm
深度 (英寸)
0,472 inch
Height
11,7 mm
高度 (英寸)
0,461 inch
最低安装高度
8,5 mm
Width
116,48 mm
宽度 (英寸)
4,586 inch
Net weight
8,678 g

环保产品合规

RoHS Compliance Status
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)
Product Carbon Footprint
  • 从摇篮到大门:
    0,197 kg CO2 eq.

系统规格

Skupina produktů
OMNIMATE 信号 - BL/SL 5.08 系列
Typ připojení
板联接
Mounting onto the PCB
THT 焊接联接
Pitch in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Abgangswinkel
90°
Počet pólů
21
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Dimensioner för lödstift
d = 1.2 mm
八角形
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
솔더 구멍 직경(D)
1,5 mm
焊接孔直径公差 (D)
+ 0.1 mm
L1 in mm
101,6 mm
L1（inch）
4 "
层数
1
插针排数
1
防触电保护（按照DIN VDE57106）
未连接插头的手指安全保护 / 连接插头的手背安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
防护等级
IP20
通道电阻
≤5 mΩ
可编码
是
插拔次数
25
插拔力 / 回路，最大
10 N
拉力 / 回路，最大
7,5 N

材料数据

Insulating material
PA GF
Colour
黑色
Colour chart (similar)
RAL 9011
Insulating material group
II
Comparative Tracking Index (CTI)
≤ 600
阻燃等级符合 UL 94
V-0
Contact material
铜合金
접점 표면
镀锡
焊接连接的焊层结构
1...3 µm Ni / 2...4 µm Sn 亚光
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn 亚光
最低存放温度.
-40 °C
最高存放温度
70 °C
-50 °C
最高操作温度
100 °C
最小安装温度
-25 °C
最大安装温度范围
100 °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
21 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
额定电压值（过电压等级II/污染等级2）
400 V
额定电压值（过电压等级III/污染等级2）
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 000 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

额定数据符合 CSA 标准

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18,5 A
Nennstrom (Use group D / CSA)
10 A
Referencia para valores de homologación
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
额定电压 (使用组 D / UL 1059)
300 V
额定电流 (使用组 B / UL 1059)
18,5 A
Nennstrom (Use group D / UL 1059)
10 A
Referencia para valores de homologación
规格为最大值，详情参见认证证书。

包装

Balení
盒装
Délka VPE
153 mm
VPE width
112 mm
VPE height
33 mm

重要注意事项

IPC conformity
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
Notes

• 按照垂询要求提供其他版本
• 根据需求可以提供镀金产品
• 额定电流大小与额定截面积和产品的位数有关系
• 焊孔直径 D = 1.4+0.1mm
• 焊孔直径 D = 1.5 + 0.1 mm, 适应 9回路以上
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
