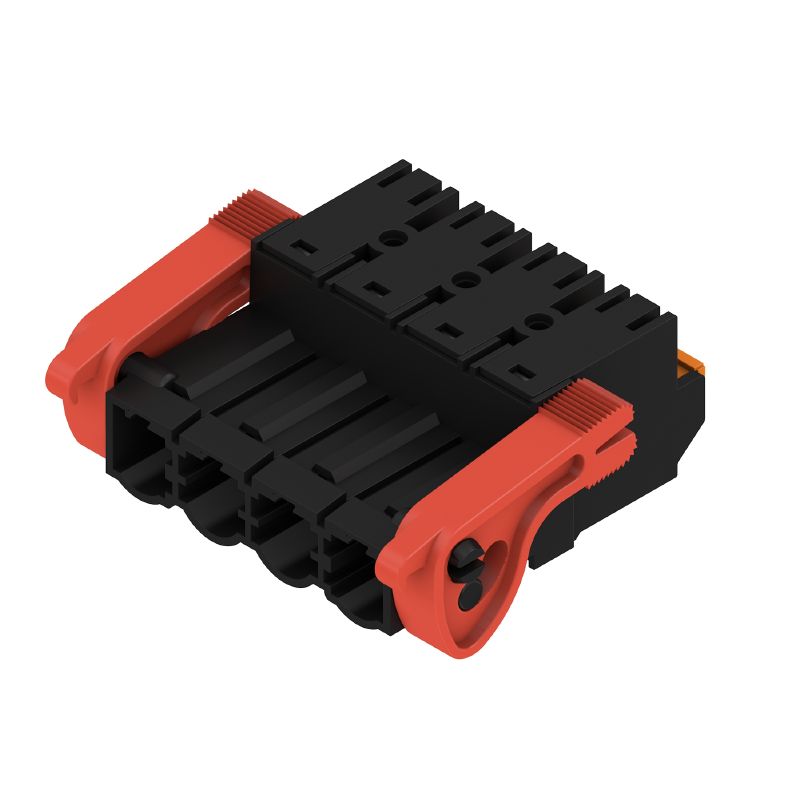

SLF 7.62HP/04/180LR SN BK BX

Conector para placa c.i., clavija macho, 7.62 mm, Número de polos: 4, 180°, PUSH IN con actuador, Conexión directa, Sección de embornado, máx. : 2.5 mm², Caja

N.º de artículo 1043770000

Propiedades

Datos generales para pedido

Versión	Conector para placa c.i., clavija macho, 7.62 mm, Número de polos: 4, 180°, PUSH IN con actuador, Conexión directa, Sección de embornado, máx. : 2.5 mm², Caja
Código	1043770000
Tipo	SLF 7.62HP/04/180LR SN BK BX
GTIN (EAN)	4032248775347
Cantidad	42 Pieza
Valores característicos del producto	IEC: 1000 V / 24 A / 0.5 - 2.5 mm² UL: 600 V / 20 A / AWG 20 - AWG 12
Embalaje	Caja

Dimensiones y pesos

Profundidad	34,75 mm
Profundidad (pulgadas)	1,368 inch
Altura	15,1 mm
Altura (pulgadas)	0,594 inch
Anchura	39,36 mm
Anchura (pulgadas)	1,55 inch
Peso neto	12,91 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Parámetros del sistema

Familia del producto	OMNIMATE Power - Serie BL/SL 7.62HP
Tipo de conexión	Conexión de campo
Técnica de conexión de conductores	PUSH IN con actuador Conexión directa
Paso en mm (P)	7,62 mm
Paso en pulgadas (P)	0,3 "
Dirección de salida de conductor	180°
Número de polos	4
L1 en mm	22,86 mm
L1 en pulgadas	0,9 "
Número de series	1
Número de filas de polos	1
Sección nominal	2,5 mm²
Protección contra contacto según DIN VDE 57106	protección de dedos
Protección contra contacto según DIN VDE 0470	IP 20
Resistencia de paso	≤5 mΩ
Codificable	Sí
Longitud de desaislado	10 mm
Par de apriete para sujeción por tornillo, mín.	0,15 Nm
Par de apriete para sujeción por tornillo, máx.	0,25 Nm
Punta de destornillador	0,6 x 3,5
Punta de destornillador normativa	DIN 5264
Ciclos de enchufado	25

Datos del material

Materiales aislantes	PBT
Color	negro
Carta de colores (similar)	RAL 9011
Grupo de materiales aislantes	IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 200
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Superficie de contacto	estañado
Estructura de capas del contacto del conector	2...3 µm Ni / 2...4 µm Sn mate
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	100 °C
Gama de temperatura, montaje, min.	-25 °C
Gama de temperatura, montaje, max.	100 °C

Conductores aptos para conexión

Sección de embornado, mín.	0,08 mm²
Sección de embornado, máx.	2,5 mm²
Sección de conexión del conductor AWG, min.	AWG 20
Sección de conexión del conductor AWG, máx.	AWG 14
Rígido, mín. H05(07) V-U	0,5 mm²
Rígido, máx. H05(07) V-U	2,5 mm²
Flexible, mín. H05(07) V-K	0,5 mm²
Flexible, máx. H05(07) V-K	2,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.	0,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx	1,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.	0,5 mm²
con terminal tubular según DIN 46 228/1, máx.	1,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø	2,8 mm x 2,0 mm
Conductor embornable	Sección de conexión del conductor: Tipo: conductor fino nominal: 0,5 mm² Terminal tubular: Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 9025870000 Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 9004050000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,75 mm² Terminal tubular: Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 9025860000 Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 0542500000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1 mm² Terminal tubular: Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 9019100000 Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 0282800000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1,5 mm² Terminal tubular: Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 0635100000 Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 0186500000
Texto de referencia	El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P) La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	24 A
Corriente nominal, número de polos máx. (Tu=20 °C)	24 A
Corriente nominal, número de polos mín. (Tu=40 °C)	23,8 A
Corriente nominal, número de polos máx. (Tu=40 °C)	21 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	630 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	6 kV
Resistencia a corrientes de corta duración	3 x 1s mit 180 A
Distancia de fuga, mín.	10,7 mm
Distancia mín.	10,7 mm

Datos nominales según CSA

Instituto (CSA)	CSA
Núm. de certificación (CSA)	200039-1121690
Tensión nominal (Use Group B / CSA)	600 V
Tensión nominal (Use Group C / CSA)	600 V
Tensión nominal (Use group D / CSA)	600 V
Intensidad nominal (Use Group B / CSA)	20 A
Intensidad nominal (Use Group C / CSA)	20 A
Intensidad nominal (Use Group D / CSA)	5 A
Sección de conexión del conductor AWG, mín.	AWG 20
Sección de conexión del conductor AWG, máx.	AWG 12
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)	CURUS
Núm. de certificación (cURus)	E60693
Tensión nominal (Use Group B / UL 1059)	600 V
Tensión nominal (Use Group C / UL 1059)	600 V
Tensión nominal (Use Group D / UL 1059)	600 V
Intensidad nominal (Use Group B / UL 1059)	20 A
Intensidad nominal (Use Group C / UL 1059)	20 A
Intensidad nominal (Use Group D / UL 1059)	5 A
Sección de conexión del conductor AWG, mín.	AWG 20
Sección de conexión del conductor AWG, máx.	AWG 12
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	351 mm
Anchura VPE	136 mm
Altura de VPE	49 mm

Pruebas tipo

Prueba: durabilidad de los marcajes	Estándar: DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96 Prueba: marca de origen, identificación de tipo, paso, durabilidad, tipo de material, reloj con fecha, marcaje de homologación UL, marcaje de homologación CSA Evaluación: disponible
Prueba: sección ajustable	Estándar: DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 04.08 Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,5 mm² Tipo de conductor y sección de conductor: semirrígido de 0,5 mm² Tipo de conductor y sección de conductor: rígido de 1,5 mm² Tipo de conductor y sección de conductor: semirrígido de 2,5 mm² Tipo de conductor y sección de conductor: H07V-K2.5 Tipo de conductor y sección de conductor: H07V-U2.5 Tipo de conductor y sección de conductor: AWG 20/19 Tipo de conductor y sección de conductor: AWG 20/1 Tipo de conductor y sección de conductor: AWG 12/19 Tipo de conductor y sección de conductor: AWG 14/1 Evaluación: superado
Prueba de daños y liberación accidental de conductores	Estándar: DIN EN 60999-1, sección 9.4 / 12.00 Requerimiento: 0,3 kg Tipo de conductor: Tipo de conductor y sección de conductor: H05V-U0.5 Tipo de conductor y sección de conductor: H05V-K0.5 Tipo de conductor y sección de conductor: AWG 20/1 Tipo de conductor y sección de conductor: AWG 20/19 Evaluación: superado Requerimiento: 0,4 kg Tipo de conductor: Tipo de conductor y sección de conductor: H07V-U1.5 Evaluación: superado Requerimiento: 0,7 kg Tipo de conductor: Tipo de conductor y sección de conductor: H07V-K2.5 Tipo de conductor y sección de conductor: AWG 14/19 Evaluación: superado Requerimiento: 0,9 kg Tipo de conductor: Tipo de conductor y sección de conductor: AWG 12/19 Evaluación: superado
Prueba de extracción	Estándar: DIN EN 60999-1, sección 9.5 / 12.00 Requerimiento: ≥20 N Tipo de conductor: Tipo de conductor y sección de conductor: H05V-U0.5 Tipo de conductor y sección de conductor: H05V-K0.5 Tipo de conductor y sección de conductor: AWG 20/1 Tipo de conductor y sección de conductor: AWG 20/19 Evaluación: superado Requerimiento: ≥40 N Tipo de conductor: Tipo de conductor y sección de conductor: H07V-U1.5 Evaluación: superado Requerimiento: ≥50 N Tipo de conductor: Tipo de conductor y sección de conductor: H07V-K2.5 Tipo de conductor y sección de conductor: AWG 14/19 Evaluación: superado Requerimiento: ≥60 N Tipo de conductor: Tipo de conductor y sección de conductor: AWG 12/19 Evaluación: superado

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Más variantes bajo solicitud

Contactos bañados en oro bajo pedido

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Terminal tubular sin aislamientos según DIN 46228/1

Terminal tubular con aislamientos según DIN 46228/4

P en el dibujo = paso

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses

Descargas

Homologación/certificado/documento de conformidad	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_98418)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1043770000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1043770000)
Notificación de cambio de producto	[20201013 SLF 7.62HP - Änderung Löseriegel](https://mdcop.weidmueller.com/mediadelivery/asset/900_178095) [20201013 SLF 7.62HP - change of lock and release lever](https://mdcop.weidmueller.com/mediadelivery/asset/900_178096) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162)
Documentación del usuario	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78416)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Clasificaciones

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Homologaciones

Homologaciones	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
