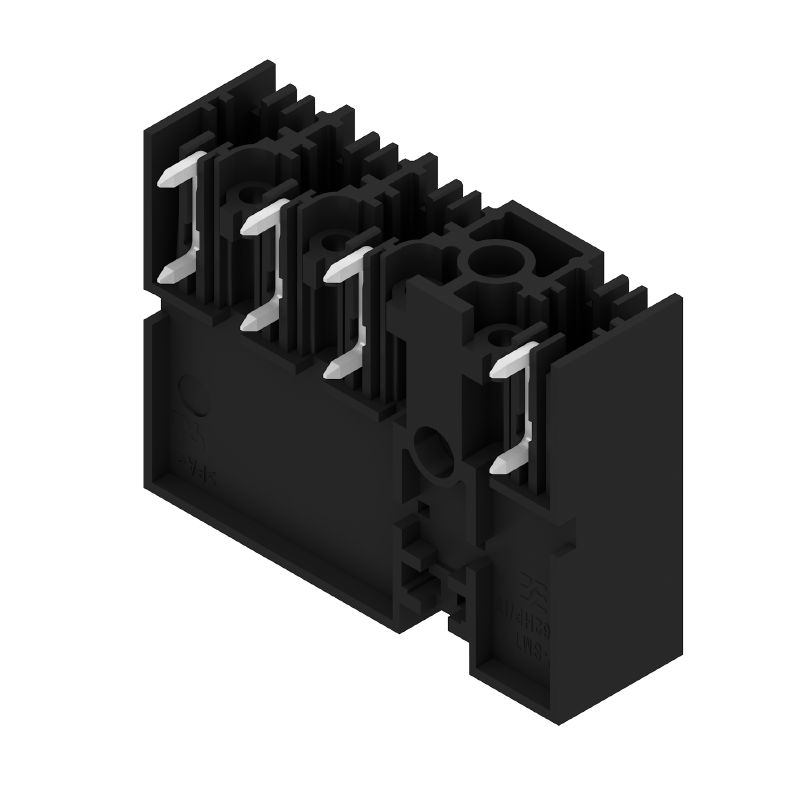

SV-SMT 7.62IT/04/90MF2 2.6SN BK BX
Conector para placa c.i., Conector macho, Brida intermedia, Conexión por soldadura THT/THR, 7.62 mm, Número de polos: 4, 90°, Longitud del terminal de soldadura (l): 2.6 mm, estañado, negro, Caja
N.º de artículo
2499740000
Propiedades
| Versión | Conector para placa c.i., Conector macho, Brida intermedia, Conexión por soldadura THT/THR, 7.62 mm, Número de polos: 4, 90°, Longitud del terminal de soldadura (l): 2.6 mm, estañado, negro, Caja |
| Código | 2499740000 |
| Tipo | SV-SMT 7.62IT/04/90MF2 2.6SN BK BX |
| GTIN (EAN) | 4050118513165 |
| Cantidad | 48 Pieza |
| Valores característicos del producto |
IEC: 1000 V / 41 A UL: 300 V / 40.5 A |
| Embalaje | Caja |
| Profundidad | 28,3 mm |
| Profundidad (pulgadas) | 1,114 inch |
| Altura | 14 mm |
| Altura (pulgadas) | 0,551 inch |
| Altura construcción baja | 11,4 mm |
| Anchura | 38,1 mm |
| Anchura (pulgadas) | 1,5 inch |
| Peso neto | 8,1 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Familia del producto | OMNIMATE Power - Serie BV/SV 7.62HP |
| Tipo de conexión | Conexión de tarjetas |
| Montaje sobre placas c.i. | Conexión por soldadura THT/THR |
| Paso en mm (P) | 7,62 mm |
| Paso en pulgadas (P) | 0,3 " |
| Angulo de salida | 90° |
| Número de polos | 4 |
| Número de terminales de soldadura por polo | 2 |
| Longitud del terminal de soldadura (l) | 2,6 mm |
| Tolerancia de longitud del pin de soldadura | +0,1 / -0,3 mm |
| Dimensiones del pin de soldadura | 0,8 x 1,0 mm |
| Diámetro de la perforación (D) | 1,4 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| L1 en mm | 30,48 mm |
| L1 en pulgadas | 1,2 " |
| Número de series | 1 |
| Número de filas de polos | 1 |
| Protección contra contacto según DIN VDE 57106 | safe to back of hand above the printed circuit board |
| Protección contra contacto según DIN VDE 0470 | IP 20 |
| Tipo de protección |
IP20
completamente montado |
| Resistencia de paso | 2,00 mΩ |
| Ciclos de enchufado | 25 |
| Fuerza de inserción/polo, máx. | 12 N |
| Fuerza de extracción/polo, máx. | 7 N |
| Materiales aislantes | PA 9T |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Grupo de materiales aislantes | I |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 600 |
| Resistencia de aislamiento | ≥ 10⁸ Ω |
| Moisture Level (MSL) | 1 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Estructura de capas de la conexión por soldadura | 1...3 µm Ni / 4...6 µm Sn mate |
| Estructura de capas del contacto del conector | 1...3 µm Ni / 4...6 µm Sn mate |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 130 °C |
| Gama de temperatura, montaje, min. | -25 °C |
| Gama de temperatura, montaje, max. | 130 °C |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 41 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 41 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 41 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 41 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 1.000 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 630 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 630 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 6 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 6 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 6 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 420 A |
| Distancia de fuga, mín. | 9,6 mm |
| Distancia mín. | 6,9 mm |
| Instituto (cURus) | CURUS |
| Núm. de certificación (cURus) | E60693 |
| Tensión nominal (Use Group B / UL 1059) | 300 V |
| Tensión nominal (Use Group C / UL 1059) | 300 V |
| Tensión nominal (Use Group D / UL 1059) | 300 V |
| Intensidad nominal (Use Group B / UL 1059) | 40,5 A |
| Intensidad nominal (Use Group C / UL 1059) | 40,5 A |
| Intensidad nominal (Use Group D / UL 1059) | 10 A |
| Distancia de fuga, mín. | 9,6 mm |
| Distancia en el aire, mín. | 6,9 mm |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje | Caja |
| Longitud de VPE | 351 mm |
| Anchura VPE | 137 mm |
| Altura de VPE | 41 mm |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Notas |
|
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274420) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2499740000) |
| Notificación de cambio de producto |
[20220105 Material change SV-SMT 7.62](https://mdcop.weidmueller.com/mediadelivery/asset/900_249823)
[20220105 Materialänderung SV-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249824) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
