Propiedades

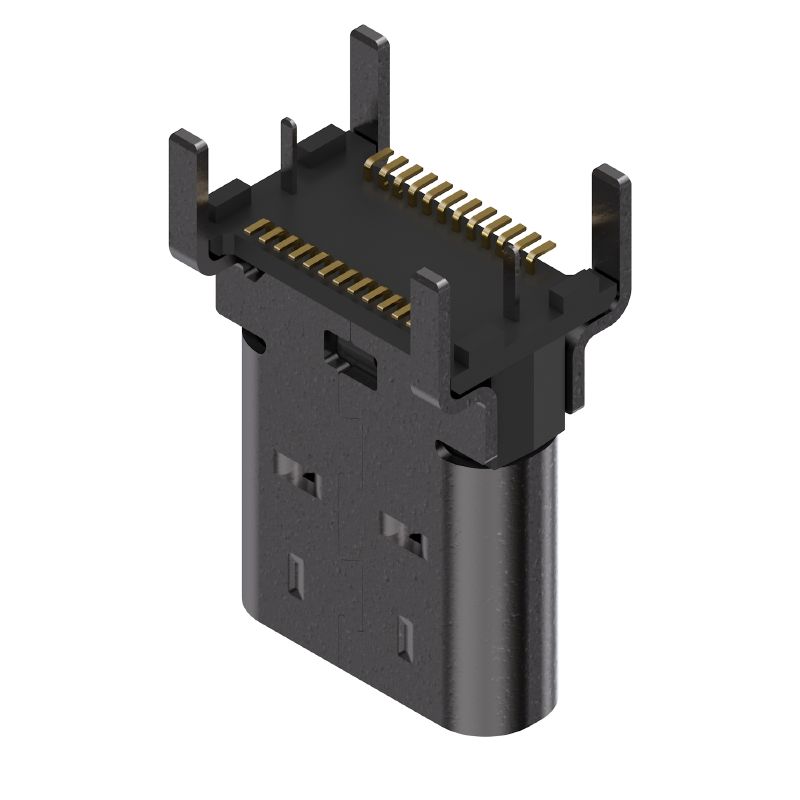

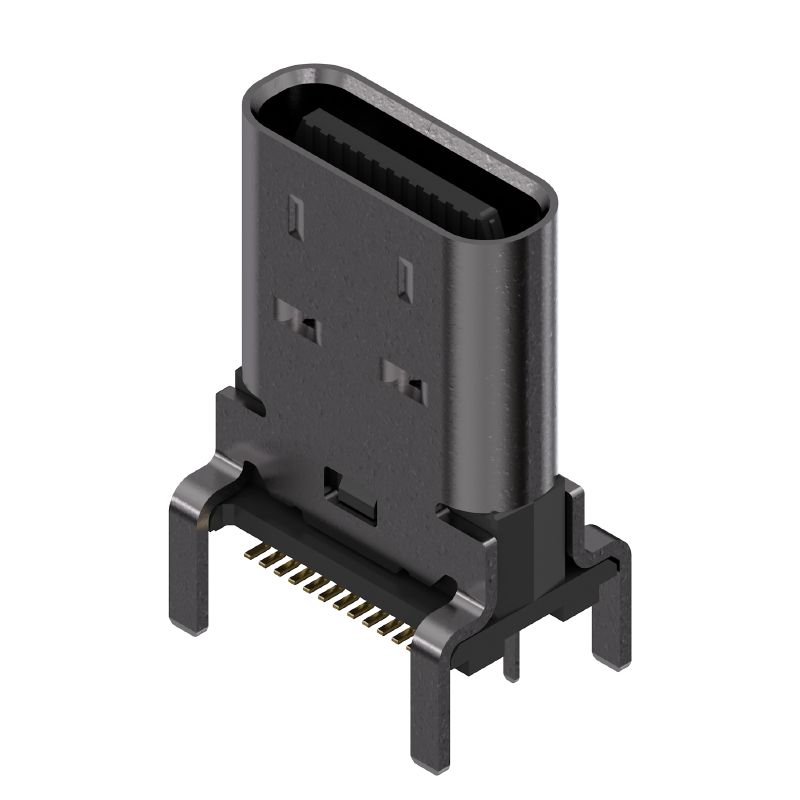

| Versión | Datos OMNIMATE - jack USB, Conector para placa c.i., Conectores USB, Tipo C, Conexión por soldadura SMD, 180°, Ciclos de enchufado: ≥ 10000, Paso en mm (P): 0.50, Número de polos: 24, LCP, Bobina |
| Código | 3100390000 |
| Tipo | USB3.1C S1V DN4 RL |
| GTIN (EAN) | 4099987137645 |
| Cantidad | 1.000 Pieza |
| Embalaje | Bobina |
| Profundidad | 4,3 mm |
| Profundidad (pulgadas) | 0,169 inch |
| Altura | 9,25 mm |
| Altura (pulgadas) | 0,364 inch |
| Anchura | 8,94 mm |
| Anchura (pulgadas) | 0,352 inch |
| Peso neto | 10 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Angulo de salida | 180° |
| Anilla de apantallado | ninguno |
| Apantallamiento | Contacto de blindaje de 360° |
| Ciclos de enchufado | ≥ 10000 |
| Cierre de página, propiedad | Ninguno |
| Familia del producto | Datos OMNIMATE - jack USB |
| Longitud del terminal de soldadura (l) | 1,15 mm |
| Material del apantallamiento |
Acero inoxidable
Latón |
| Montaje sobre placas c.i. | Conexión por soldadura SMD |
| Número de polos | 24 |
| Número de terminales de soldadura por polo | 1 |
| Paso en mm (P) | 0,5 mm |
| Procedimiento de soldadura |
Soldadura por reflujo
Soldadura manual |
| Superficie de apantallado | niquelado |
| Tipo de protección | IP20 |
| Resistencia a tensiones eléctricas, contacto/contacto | 750 V AC |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal | 5 V |
| Materiales aislantes | LCP |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Moisture Level (MSL) | 1 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material del contacto | aleación de cobre |
| Material de contacto | Aleación de fósforo y bronce |
| Superficie de contacto | Oro sobre níquel |
| Temperatura de servicio, min. | -30 °C |
| Temperatura de servicio, max. | 80 °C |
| Embalaje | Bobina |
| Longitud de VPE | 0 mm |
| Anchura VPE | 0 mm |
| Altura de VPE | 0 mm |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Conformidad |
