Propiedades
| Versión | Descargador de sobretensión, Baja tensión, Protector de sobretensión, Monofásico, TN |
| Código | 2636950000 |
| Tipo | VPU AC I 1 300/12.5 LCF |
| GTIN (EAN) | 4050118678932 |
| Cantidad | 1 Pieza |
| Profundidad | 91 mm |
| Profundidad (pulgadas) | 3,583 inch |
| Altura | 90 mm |
| Altura (pulgadas) | 3,543 inch |
| Anchura | 18 mm |
| Anchura (pulgadas) | 0,709 inch |
| Peso neto | 185 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -40 °C...85 °C |
| Humedad | 5 - 95% de humedad rel. |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Temperatura ambiente (funcionamiento), máx. | 85 °C |
| Tensión nominal UN | 240 V |
| MCOV (L-PE) | 300 V |
| In | 20 kA |
| Categoría | SPD TYPE 4CA |
| Temperatura ambiente (funcionamiento), min. | -40 °C |
| Núm. de certificación (cURus) | E354261 |
| MODE | L-G |
| Measured. Limiting Voltage | 1.220 V |
| VPR (L-PE) | 1.220 V |
| Tipo de tensión | AC |
| Altitud de funcionamiento | ≤ 4000 m |
| apropiado para | Instalación de recuento (sin corriente de fuga) |
| Carril | TS 35 |
| Color |
naranja
negro |
| Diseño |
Cajas de instalación; 1 TE
Insta IP20 |
| Grado inflamabilidad según UL 94 | V-0 |
| Indicación óptica de funcionamiento | verde = OK; rojo = descargador defectuoso, sustituir |
| Segmento | Distribución eléctrica |
| Tipo de protección | IP20 en funcionamiento |
| Versión | Protector de sobretensión |
| Categoría de sobretensión |
IV
III II I |
| Grado de polución | 2 |
| apropiado para | Instalación de recuento (sin corriente de fuga) |
| Capacidad de extinción de corriente de seguimiento Ifi | No disponible debido a causas técnicas |
| Capacidad nominal de corriente de cortocircuito ISCCR | 50 kA |
| Clase de requisitos según IEC 61643-11 |
Tipo 1
Tipo II |
| Clase de requisitos según la norma EN 61643-11 |
T1
T2 |
| Contacto de aviso | No |
| Coordinación de energía (≤10 m) |
Tipo 1
Tipo 2 Tipo 3 |
| Corriente de descarga Imáx. (8/20µs) conductor PE | 65 kA |
| Corriente de fuga a Un | 1 µA |
| Corriente de fuga In (8/20µs) conductor-PE | 20 kA |
| Corriente de prueba Iimp(10/350 µs) (L-PE) | 12,5 kA |
| Fusible |
No se requiere fusible ≤ 315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Nivel de protección Up at IN (L/N-PE) | ≤ 1,5 kV |
| Normas |
IEC 61643-11
EN 61643-11 UL 1449 |
| Número de polos | 1 |
| Red de baja tensión |
Monofásico
TN |
| Sobretensión temporal - TOV | 442 V |
| Tensión continua máxima, Uc (AC) | 300 V |
| Tensión de red | 230 V / 400 V |
| Tensión nominal (AC) | 230 V |
| Tiempo de respuesta | ≤ 25 ns |
| Tipo de tensión | AC |
| Zona de frecuencia, max. | 60 Hz |
| Zona de frecuencia, min. | 50 Hz |
| Longitud de desaislado | 18 mm |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Tipo de conexión | Conexión brida-tornillo |
| Longitud de desaislado, conexión nominal | 18 mm |
| Par de apriete, min. | 3 Nm |
| Par de apriete, max. | 4,5 Nm |
| Sección de embornado, conexión nominal | 16 mm² |
| Sección de embornado, mín. | 1,5 mm² |
| Sección de embornado, máx. | 35 mm² |
| Sección de conexión del conductor, rígido, min. | 1,5 mm² |
| Sección de conexión del conductor, rígido, max. | 35 mm² |
| Sección de conexión del conductor, flexible, mín. | 1,5 mm² |
| Sección de conexión del conductor, flexible, max. | 25 mm² |
| Sección del conductor, semirrígido, mín. | 1,5 mm² |
| Sección del conductor, semirrígido, máx. | 35 mm² |
| Tipo de tensión | AC |
| Número de polos | 1 |
| Tipo de protección | IP20 en funcionamiento |
| Color |
naranja
negro |
| Período | 5 años |
| Información de producto | Cuando se usa en aplicaciones CC; utilizar el fusible de SIBA tipo NH2XL aR/aSF DC 1500 V |

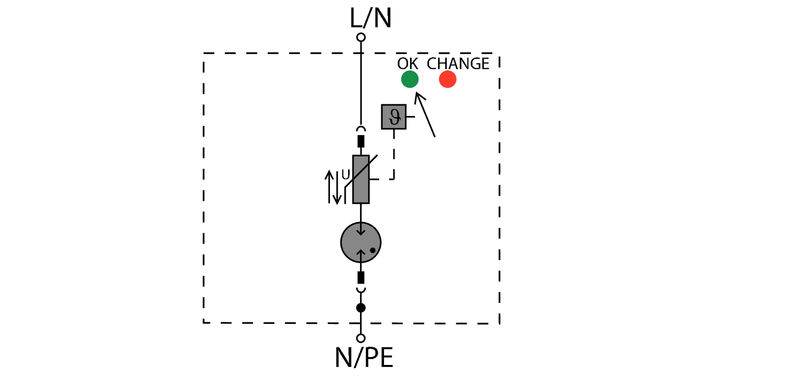

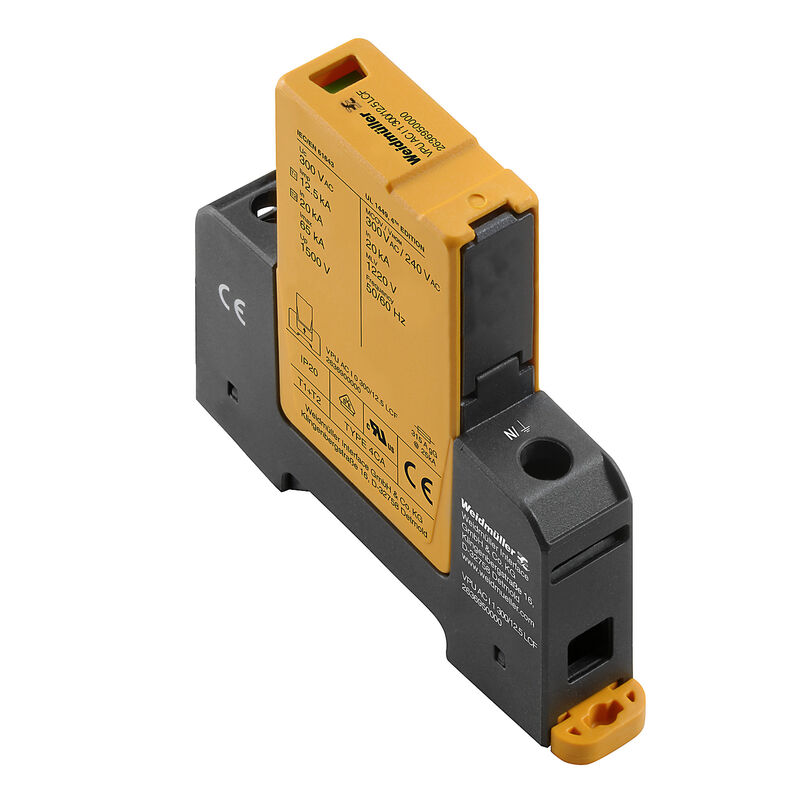

| Título de ilustración-02 | Imagen de producto |
| Dibujo leyenda-02 | Abb.ähnlich |
| Homologación/certificado/documento de conformidad | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80489) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_88008) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2636950000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2636950000) |
| Pliego de condiciones |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| Documentación del usuario | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90756) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Homologaciones |    |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E354261 |
