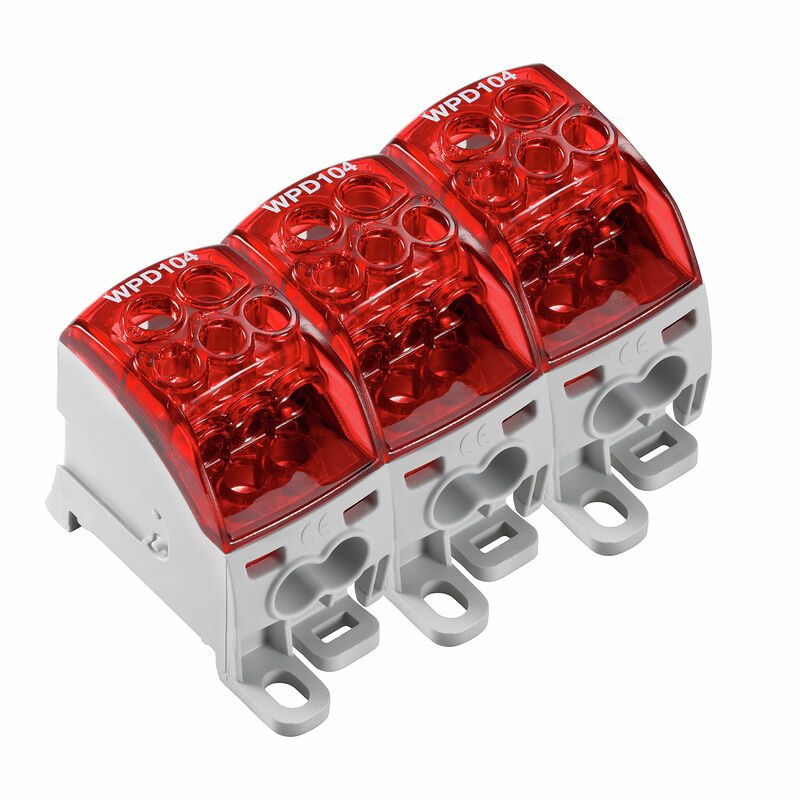

WPD 304 3X25/6X16+9X10 3XRD

Borne de distribuidor de potencial, Conexión brida-tornillo, rojo, 25 mm², 164 A, 1000 V, Número de conexiones: 18, Número de pisos: 1, Placa de montaje, TS 35, V-0, Wemid

N.º de artículo 2725300000

Propiedades

Datos generales para pedido

Versión	Borne de distribuidor de potencial, Conexión brida-tornillo, rojo, 25 mm², 164 A, 1000 V, Número de conexiones: 18, Número de pisos: 1, Placa de montaje, TS 35, V-0, Wemid
Código	2725300000
Tipo	WPD 304 3X25/6X16+9X10 3XRD
GTIN (EAN)	4050118796582
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	49 mm
Profundidad (pulgadas)	1,929 inch
Altura	68 mm
Altura (pulgadas)	2,677 inch
Anchura	94,5 mm
Anchura (pulgadas)	3,72 inch
Peso neto	298 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-50 °C
Temperatura permanete de trabajo, max.	130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1
SCIP	e1c310ef-6b67-4efa-80a6-d307472f4de9

Datos del material

Material	Wemid
Color	rojo
Grado inflamabilidad según UL 94	V-0

Valores característicos del sistema

Versión	Conexión brida-tornillo
Tapa final obligatoria	No
Número de potenciales	3
Número de pisos	1
Número de puntos de embornado por piso	6
Número de potenciales por piso	3
Pisos internos puenteados	Sí
Carril	Placa de montaje TS 35
Función N	No
Función PE	No
Función PEN	No

Otros datos técnicos

Lados abiertos	cerrado
Tipo de montaje	enclavado
Versión a prueba de explosivos	RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

Conexión brida-tornillo

Conductor embornable (conexión nominal)

Dirección de conexión	lateral
Número de conexiones	18
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	16 mm²
Sección del conductor, semirrígido, máx.	25 mm²
Sección transversal de conductor, núcleo rígido, máx.	25 mm²
Tipo de conexión	Conexión brida-tornillo
Tipo de conexión 2	Conexión brida-tornillo

Generalidades

Carril	Placa de montaje TS 35
Normas	IEC 60947-7-1 UL 1059
Número de polos	3

Datos nominales

Sección nominal	25 mm²
Tensión nominal	1.000 V
Tensión nominal AC	1.000 V
Tensión nominal DC	1.000 V
Intensidad nominal	164 A
Normas	IEC 60947-7-1 UL 1059

Indicación importante

Información de producto

El conector cumple la clase de inflamabilidad V-2 según UL94.

Descargas

Homologación/certificado/documento de conformidad	[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165227) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_303898)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2725300000)
Documentación del usuario	[DATA SHEET WPD 304](https://mdcop.weidmueller.com/mediadelivery/asset/900_89341) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19
