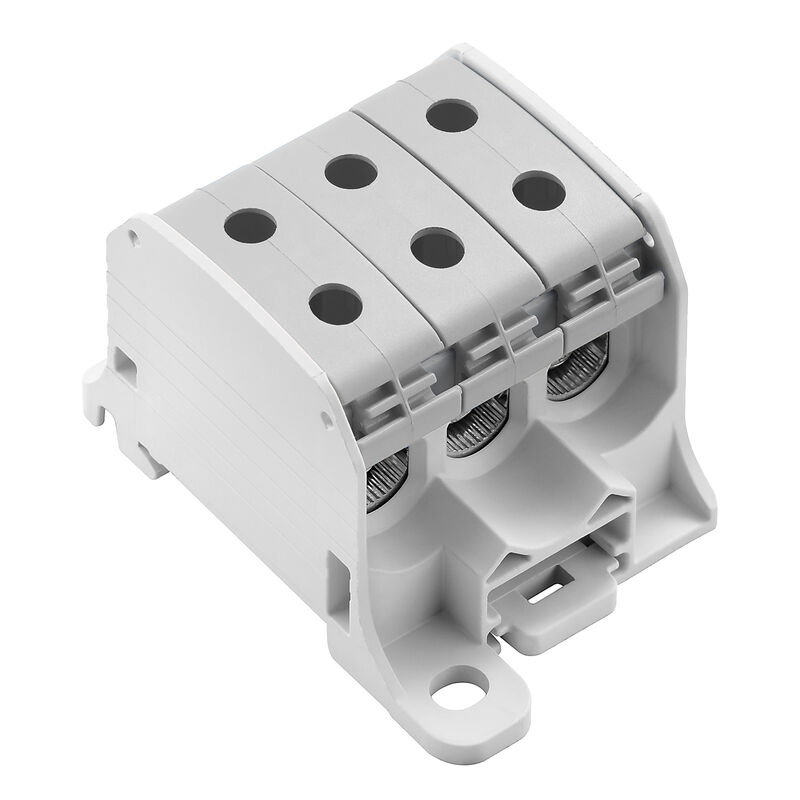

WPD 330CC 3X50/3X50 GY

Borne de distribuidor de potencial, Conexión brida-tornillo, Gris claro, 50 mm², 150 A, 1000 V, Número de conexiones: 6, Número de pisos: 1, TS 35, Placa de montaje, V-0, Wemid

N.º de artículo 2874510000

Propiedades

Datos generales para pedido

Versión	Borne de distribuidor de potencial, Conexión brida-tornillo, Gris claro, 50 mm², 150 A, 1000 V, Número de conexiones: 6, Número de pisos: 1, TS 35, Placa de montaje, V-0, Wemid
Código	2874510000
Tipo	WPD 330CC 3X50/3X50 GY
GTIN (EAN)	4064675648437
Cantidad	3 Pieza

Dimensiones y pesos

Profundidad	45 mm
Profundidad (pulgadas)	1,772 inch
Altura	72 mm
Altura (pulgadas)	2,835 inch
Anchura	51,2 mm
Anchura (pulgadas)	2,016 inch
Peso neto	76 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-50 °C
Temperatura permanete de trabajo, max.	120 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Datos del material

Material	Wemid
Color	Gris claro
Grado inflamabilidad según UL 94	V-0

Valores característicos del sistema

Versión	Conexión brida-tornillo
Tapa final obligatoria	No
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	6
Número de potenciales por piso	1
Pisos internos puenteados	No
Carril	TS 35 Placa de montaje
Función N	No
Función PE	No
Función PEN	No

Otros datos técnicos

enclavable	Sí
Lados abiertos	cerrado
Tipo de montaje	enclavado
Versión a prueba de explosivos	No

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

Conexión brida-tornillo

Conductor embornable (conexión nominal)

Dirección de conexión	lateral
Longitud de desaislado	16 mm
Número de conexiones	6
Sección de embornado, máx.	50 mm²
Sección de embornado, mín.	2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	35 mm²
Sección del conductor, semirrígido, máx.	50 mm²
Sección transversal de conductor, núcleo rígido, máx.	50 mm²
Tipo de conexión	Conexión brida-tornillo
Tipo de conexión 2	Conexión brida-tornillo
Tornillo de apriete	M 10

Generalidades

Carril	TS 35 Placa de montaje
Normas	IEC 60947-7-1
Número de polos	1

Datos nominales

Sección nominal	50 mm²
Tensión nominal	1.000 V
Tensión nominal AC	1.000 V
Tensión nominal DC	1.000 V
Intensidad nominal	150 A
Corriente en conductor máximo	150 A
Normas	IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x	0,21 mΩ
Sobretensión de choque nominal	8 kV
Pérdida de potencia según la norma IEC 60947-7-x	4,8 W
Categoría de sobretensión	III
Grado de polución	3

Datos nominales según UL

Núm. de certificación (cURus)

E60693

Descargas

Homologación/certificado/documento de conformidad	[LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_314036)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_303264)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2874510000)
Documentación del usuario	[DATA SHEET WPD 330](https://mdcop.weidmueller.com/mediadelivery/asset/900_81020) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![FIMKO](/picture/FIMKO.gif) ![VDE](/picture/VDE.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
