Propiedades
| Versión | Borne de paso, Conexión directa, 2.5 mm², 800 V, 24 A, marrón |
| Código | 1683300000 |
| Tipo | ZDU 2.5 BR |
| GTIN (EAN) | 4008190477851 |
| Cantidad | 100 Pieza |
| Profundidad | 38,5 mm |
| Profundidad (pulgadas) | 1,516 inch |
| Profundidad incl. carril DIN | 39,5 mm |
| Altura | 59,5 mm |
| Altura (pulgadas) | 2,343 inch |
| Anchura | 5,1 mm |
| Anchura (pulgadas) | 0,201 inch |
| Peso neto | 7,49 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 120 °C |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Material | Wemid |
| Color | marrón |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (ATEX) | DEMKO15ATEX1467U |
| Núm. de certificación (IECEX) | IECEXULD15.0008U |
| Tensión máx. (ATEX) | 550 V |
| Corriente (ATEX) | 22 A |
| Sección máx. del conductor (ATEX) | 4 mm² |
| Tensión máx. (IECEx) | 550 V |
| Corriente (IECEX) | 22 A |
| Sección máx. del conductor (IECEX) | 4 mm² |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Caracterización EN 60079-7 | Ex eb II C Gb |
| Etiqueta Ex 2014/34/UE | II 2 G D |
| Versión |
Conexión directa
para conexión transversal enchufable abierto por un extremo |
| Tapa final obligatoria | Sí |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | No |
| Carril | TS 35 |
| Lados abiertos | derecha |
| Número de bornes iguales | 1 |
| Tipo de montaje | enclavado |
| Versión a prueba de explosivos | RAL 7001 |
| Tipo de conexión, conexión adicional | Conexión directa |
| Calibre según 60 947-1 | A3 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | arriba |
| Longitud de desaislado | 10 mm |
| Número de conexiones | 2 |
| Sección de conexión del conductor AWG, min. | AWG 30 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 4 mm² |
| Sección de embornado, mín. | 0,05 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 4 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión directa |
| Corriente Gr B (CSA) | 27 A |
| Corriente Gr C (CSA) | 27 A |
| Corriente Gr D (CSA) | 5 A |
| Núm. de certificación (CSA) | 200039-1152892 |
| Sección máx. del conductor (CSA) | 12 AWG |
| Sección mín. del conductor (CSA) | 26 AWG |
| Tensión Gr B (CSA) | 600 V |
| Tensión Gr C (CSA) | 600 V |
| Tensión Gr D (CSA) | 600 V |
| Carril | TS 35 |
| Normas | IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 30 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 800 V |
| Tensión nominal DC | 800 V |
| Intensidad nominal | 24 A |
| Corriente en conductor máximo | 31 A |
| Normas | IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Sobretensión de choque nominal | 8 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Grado de polución | 3 |
| Corriente Gr C (cURus) | 25 A |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 30 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 30 AWG |
| Tensión Gr C (cURus) | 600 V |

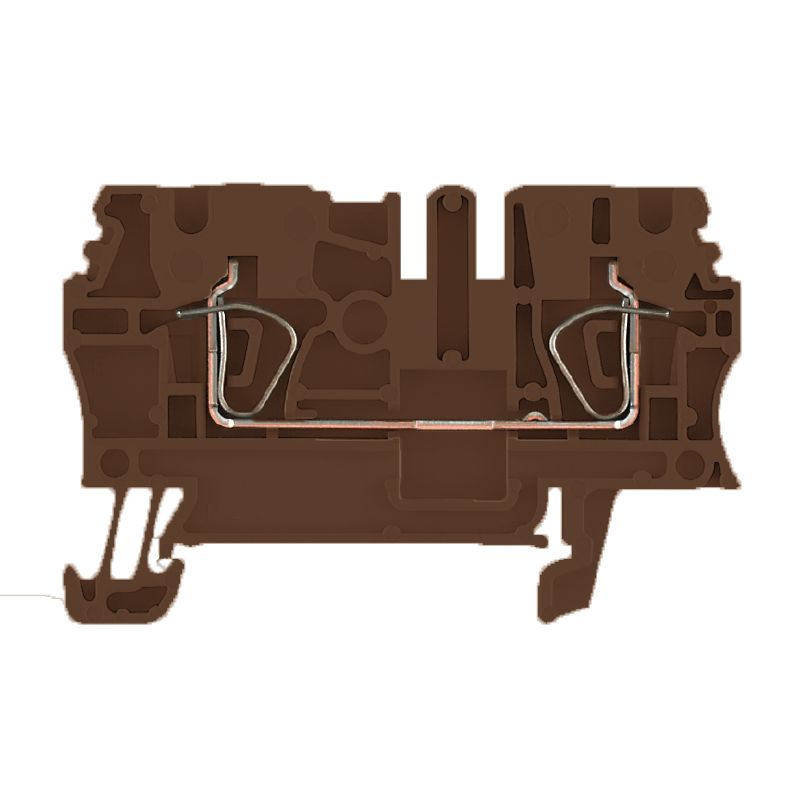

| Título de ilustración-02 | Imagen de producto |
| Dibujo leyenda-02 | Similar a la ilustración |
