Propiedades
| Versión | Serie Z, Conector, Montaje directo |
| Código | 1875200000 |
| Tipo | ZP 2.5/1AN ZA GN |
| GTIN (EAN) | 4032248501038 |
| Cantidad | 50 Pieza |
| Profundidad | 41 mm |
| Profundidad (pulgadas) | 1,614 inch |
| Altura | 23 mm |
| Altura (pulgadas) | 0,906 inch |
| Anchura | 5,1 mm |
| Anchura (pulgadas) | 0,201 inch |
| Peso neto | 3,64 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 |
| Temperatura permanete de trabajo, max. | 120 |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Material | Wemid |
| Color | verde |
| Grado inflamabilidad según UL 94 | V-0 |
| Versión |
Conector macho
enchufable con espiga Conexión directa |
| Tapa final obligatoria | No |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | No |
| Indicación de montaje | Montaje directo |
| Lados abiertos | cerrado |
| Tipo de montaje | insertado |
| Calibre según 60 947-1 | A2 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | arriba |
| Longitud de desaislado | 10 mm |
| Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4 |
|
| Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1 |
|
| Número de conexiones | 1 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 4 mm² |
| Sección de embornado, mín. | 0,13 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 4 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión enchufable |
| Corriente Gr C (cCSAus) | 20 A |
| Corriente Gr D (cCSAus) | 5 A |
| Núm. de certificación (cCSAus) | 154685-1460993 |
| Sección máx. del conductor (cCSAusX) | 12 AWG |
| Sección mín. del conductor (cCSAusX) | 26 AWG |
| Tensión Gr C (cCSAus) | 300 V |
| Tensión Gr D (cCSAus) | 600 V |
| Indicación de montaje | Montaje directo |
| Normas | Según IEC 60947-7-1 |
| Número de polos | 1 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 500 V |
| Tensión nominal para bornes contiguos | 500 V |
| Tensión nominal DC | 500 V |
| Intensidad nominal | 24 A |
| Normas | Según IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Sobretensión de choque nominal | 6 kV |
| Sobretensión de choque nominal para bornes contiguos | 6 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Grado de polución | 3 |
| Corriente Gr C (cURus) | 20 A |
| Corriente Gr D (cURus) | 5 A |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 26 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 26 AWG |
| Tensión Gr C (cURus) | 300 V |
| Tensión Gr D (cURus) | 600 V |

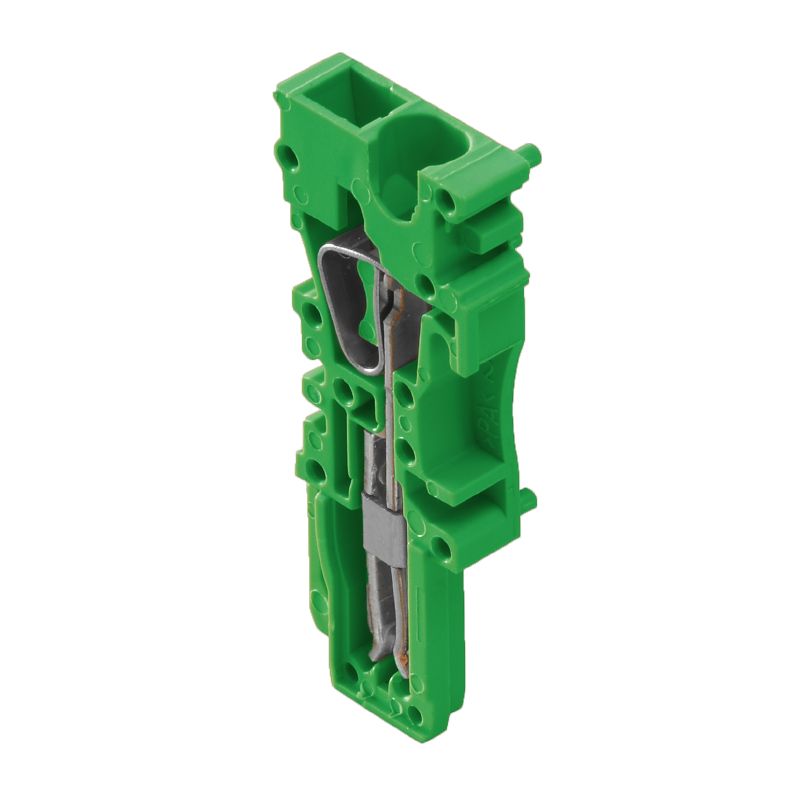

| Título de ilustración-02 | Imagen de producto |
| Dibujo leyenda-02 | Similar a la ilustración |
| Homologación/certificado/documento de conformidad |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64500) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1875200000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1875200000) |
| Documentación del usuario |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual ZP 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229219) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Homologaciones |      |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
