AL3C 4 GN
AL3C 4 GN
Connection diagram

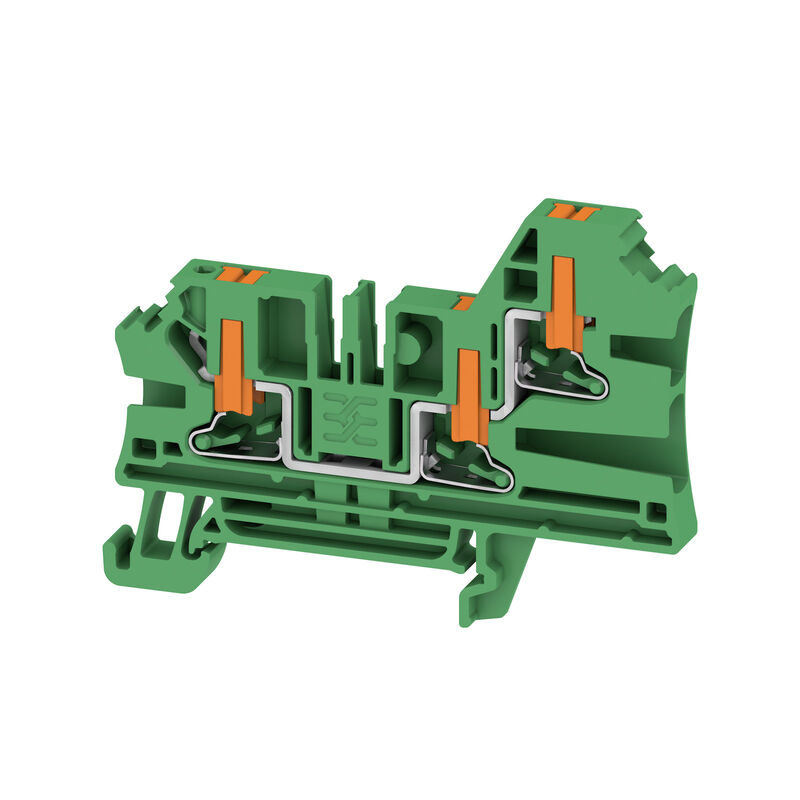

AL3C 4 GN

Morsettiera passante, PUSH IN, verde, 4 mm², 32 A, 1000 V, Numero di collegamenti: 3

N. articolo 2872030000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 60 Prodotti correlati 1068
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento Dati dimensionamento secondo UL Classificazioni

Omologazioni

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Version
Morsettiera passante, PUSH IN, verde, 4 mm², 32 A, 1000 V, Numero di collegamenti: 3
Référence
2872030000
Тип
AL3C 4 GN
GTIN (EAN)
4064675640158
CPZ
50 Pezzo

Dimensioni e pesi

깊이
52,5 mm
Profondità (pollici)
2,067 inch
Высота
71,5 mm
Altezza (pollici)
2,815 inch
Szerokość
6,1 mm
Larghezza (pollici)
0,24 inch
Peso netto
11,37 g

Temperature

Температура хранения
-25 °C...55 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

RoHS-kompatibilitetsstatus
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
verde
Colore elementi di azionamento
arancione
Classe d'infiammabilità UL 94
V-0

Dati di dimensionamento IECEx/ATEX

Certifikat nr. (ATEX)
.
N° certificato (IECEX)
.
Tensione max. (ATEX)
550 V
Corrente (ATEX)
28 A
Sezione cavo max (ATEX)
6 mm²
Tensione max. (IECEX)
550 V
Corrente (IECEX)
28 A
Sezione cavo max (IECEX)
6 mm²

Dati caratteristici del sistema

Piastra terminale (necessaria)
Sì
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
3
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
Sì
Esecuzione a prova di esplosione
No
Lati aperti
destra
Tipo di fissaggio
innestabile
Tipo di montaggio
TS 35

Conduttori allacciabili (altro collegamento)

Тип соединения, дополнительное соединение
PUSH IN

Conduttori allacciabili (collegamento di dimensionamento)

Anslutningsområde, max.
6 mm²
Anslutningsområde, min.
0,14 mm²
Anslutningsriktning
laterale
Anslutningstyp
PUSH IN
Antal anslutningar
3
Avisoleringslängd
12 mm
Klingmått
0,6 x 3,5 mm
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
4 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,14 mm²
Sezione di collegamento cavo, flessibile, max.
6 mm²
Sezione di collegamento cavo, flessibile, min.
0,14 mm²
Sezione di collegamento cavo, nucleo rigido, max.
6 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,14 mm²
Sezione di collegamento, flessibile, min.
0,14 mm²
Sezione di collegamento, semirigida, max.
4 mm²
Sezione di collegamento, semirigida, min.
0,14 mm²
Terminali doppi, max.
1,5 mm²
Terminali doppi, min.
0,5 mm²
Tolkdorn enligt 60 947-1
A4
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²

Dati dimensionamento secondo CSA

Corrente Gr B (CSA)
30 A
Corrente Gr C (CSA)
30 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
227442-80177078
Sezione cavo max (CSA)
10 AWG
Sezione cavo min (CSA)
24 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V
Tensione Gr D (CSA)
600 V

Generale

Нормы
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Укомплектованная монтажная рейка
TS 35

Dati dimensionamento

Sezione di dimensionamento
4 mm²
Tensione nominale
1 000 V
Tensione DC nominale
1 000 V
Corrente nominale
32 A
Corrente con conduttore max.
32 A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1 mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
1,02 W
Classe di sovratensione
III
Grado di lordura
3

Dati dimensionamento secondo UL

Grandezza conduttore Factory wiring max (cURus)
10 AWG
Grandezza conduttore Factory wiring min (cURus)
24 AWG
Grandezza conduttore Field wiring max (cURus)
10 AWG
Grandezza conduttore Field wiring min (cURus)
24 AWG
N° certificato (cURus)
E60693

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
