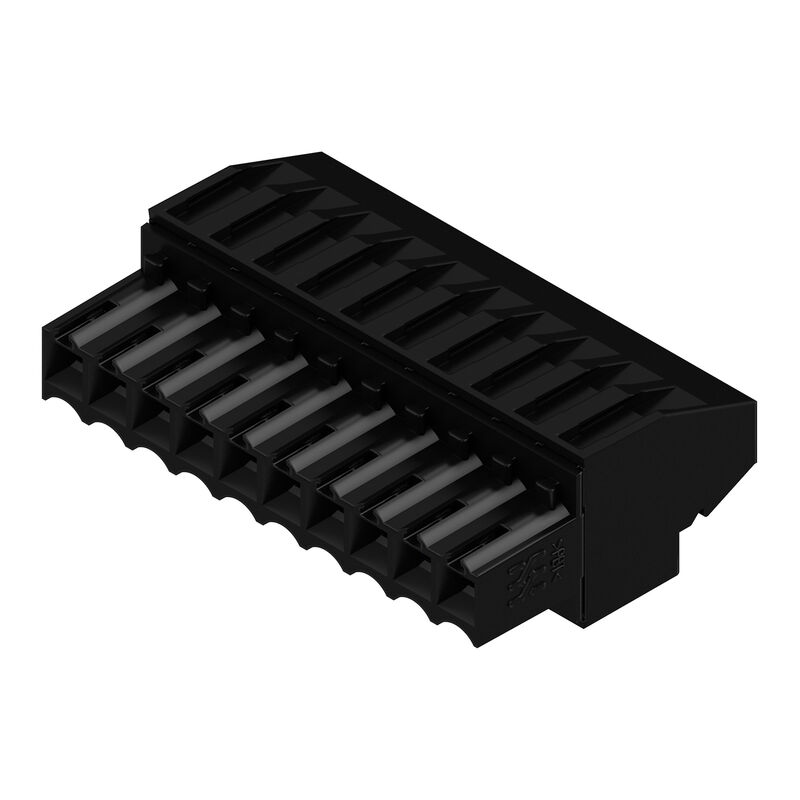

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 10, 270°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box

Référence produit 1639780000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Pièces opposées 14 Autres produits de la même gamme 22
Osvědčení General ordering data Dimensions and weights Environmental Product Compliance Systémové parametry Material data Conductors suitable for connection Jmenovité údaje podle IEC Rated data acc. to CSA Rated data acc. to UL 1059 Balení Typprüfungen Important note Klassifikationen

Osvědčení

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

General ordering data

Version
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 10, 270°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box
Référence
1639780000
Type
BL 3.50/10/270 SN BK BX
GTIN (EAN)
4008190277338
Qté.
48 Pieza
Product data
IEC: 320 V / 12 A / 0.2 - 1.5 mm²
UL: 300 V / 8 A / AWG 28 - AWG 14
Packaging
Box

Dimensions and weights

Profondeur
22,45 mm
Hloubka (v palcích)
0,884 inch
Hauteur
12 mm
Höhe (inch)
0,472 inch
Largeur
35 mm
Anchura (pulgadas)
1,378 inch
Čistá hmotnost
9,372 g

Environmental Product Compliance

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Uhlíková stopa výrobku
  • Desde la cuna hasta la puerta:
    0.213 kg CO2 eq.

Systémové parametry

Famille de produits
OMNIMATE Signal - řada BL/SL 3,50
Type de raccordement
Feldanschluss
Technique de raccordement de conducteurs
Conexión brida-tornillo
Pas en mm (P)
3,5 mm
Pas en pouces (P)
0,138 "
Orientation de la sortie du conducteur
270°
Number of poles
10
L1 en mm
31,5 mm
L1 en pouce
1,24 "
Nombre de séries
1
Nombre de pôles
1
Section nominale
1,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
sicurezza per le dita
Protection au toucher selon DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
완전하게 마운트된 경우
Résistance de passage
≤5 mΩ
Codable
예
Délka odizolování
6 mm
Clamping screw
M 2
końcówka wkrętaka
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
7 N
Siła ciągnięcia / biegun, maks.
5 N
Moment dokręcający
  • Typ momentu obrotowego:
    Przyłącze przewodu
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,2 Nm
      • maks.:
        0,25 Nm

Material data

Matériau isolant
PBT
Couleur
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
UL 94 flammability rating
V-0
Matériau des contacts
銅合金
Povrch kontaktu
주석 도금
Struktura vrstev kontaktu konektoru
4...8 µm Sn hot-dip tinned
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
100 °C

Conductors suitable for connection

Plage de serrage, min.
0,08 mm²
Plage de serrage, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 28
Section de raccordement du conducteur, AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2.4 mm x 1.5 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409500000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409700000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025740000
    • Stripping length:
      • nominal:
        5 mm
    • Recommended wire-end ferrule:
      9018910000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025750000
Referenční text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
12 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
10 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
8 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s, 100 A

Rated data acc. to CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
154685-1318353
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Rated data acc. to UL 1059

Institut (UR)
UR
Certificat Nº (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
8 A
Courant nominal (groupe d'utilisation D / UL 1059)
8 A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Balení

Emballage
Box
Longueur VPE
348 mm
Largeur VPE
139 mm
Hauteur VPE
31 mm

Typprüfungen

Test : durabilité des marquages
  • Norm:
    DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Zulassungskennzeichnung SEV, Zulassungskennzeichnung CSA
  • Bewertung:
    vorhanden
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
Test : mauvais engagement (non-interchangeabilité)
  • Estándar:
    DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02, DIN IEC 60512, apartado 7, sección 5 / 05.94
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
Test : section à fixer
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.99
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      2 × AWG 24/1
    • Tipo de conductor y sección de conductor:
      2 × AWG 24/19 con terminal tubular
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 16/7
  • Evaluación:
    superado
Test de décrochage
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥5 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      2 × AWG 24/1
    • Tipo de conductor y sección de conductor:
      2 × AWG 24/19 with wire end ferrule
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U1.5
    • Type of conductor and conductor cross-section:
      H05V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/7
  • Evaluation:
    passed

Important note

Conformité IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Remarques
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Diámetro exterior máx. del conductor: 2,9 mm
  • Diámetro exterior máx. del conductor: 2,9 mm
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
