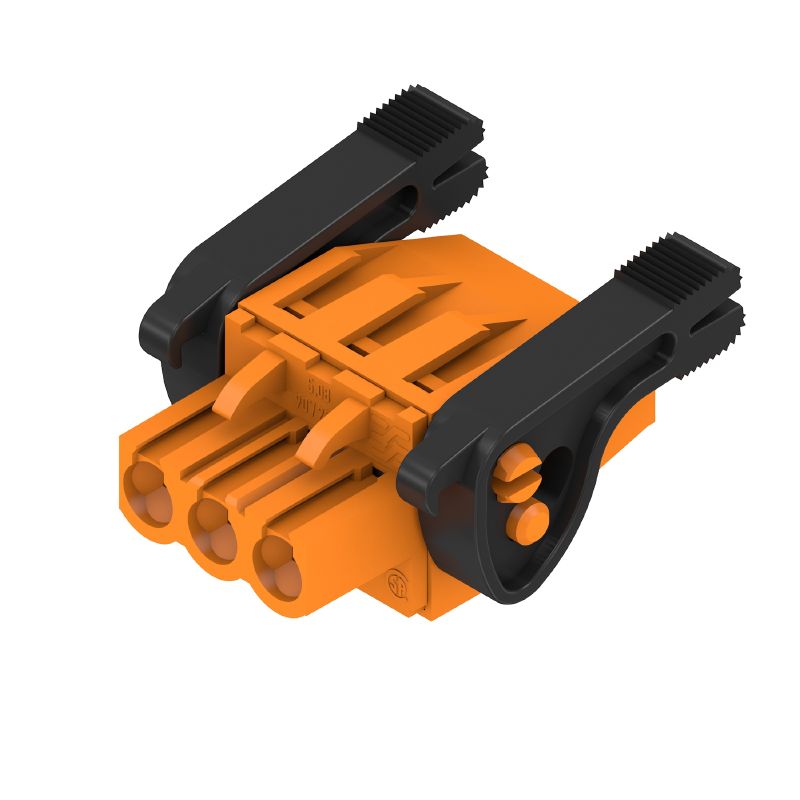

BLZP 5.08HC/03/270LR SN OR BX
Imagen de producto

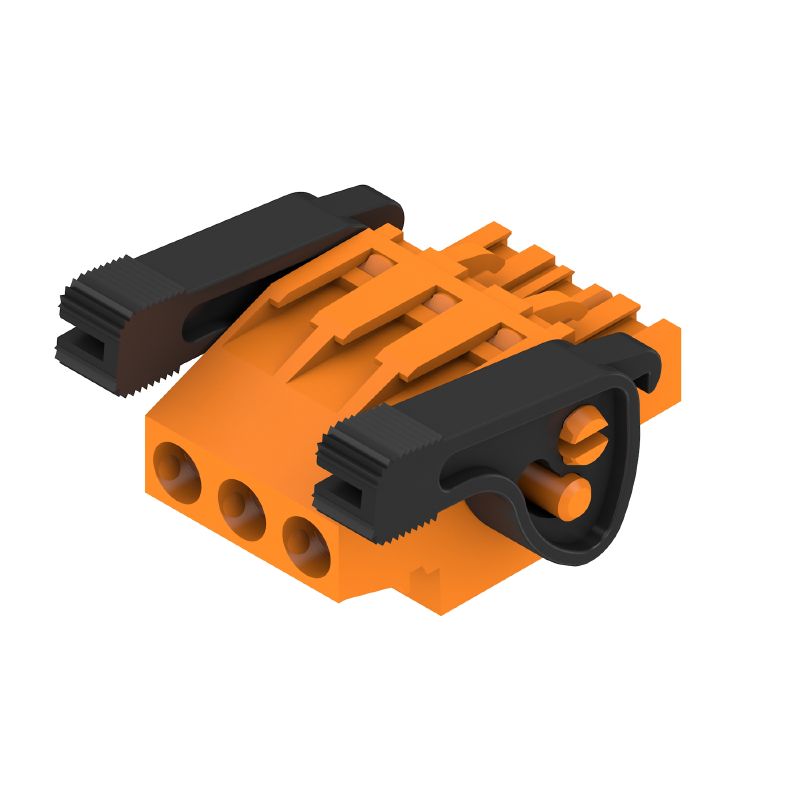

BLZP 5.08HC/03/270LR SN OR BX
Imagen de producto
BLZP 5.08HC/03/270LR SN OR BX
Dimensional drawing
BLZP 5.08HC/03/270LR SN OR BX
Ventaja del producto
Self-locking
Immediately on plugging in
BLZP 5.08HC/03/270LR SN OR BX
Ventaja del producto
Gentle unlocking
Low mechanical stress

BLZP 5.08HC/03/270LR SN OR BX

PCB plug-in connector, female plug, 5.08 mm, Number of poles: 3, 270°, Clamping yoke connection, Clamping range, max. : 4 mm², Box

N.º de artículo 1947540000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 6 Contrapiezas 25 Productos relacionados 29
Approvals Allmänna beställningsdata Dimensions and weights Экологическое соответствие изделия System Parameters Dane materiałowe Conductors suitable for connection Dati di dimensionamento secondo IEC Rated data acc. to CSA Datos nominales según UL 1059 Packing Pruebas tipo Indicación importante Clasificaciones

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allmänna beställningsdata

Version
PCB plug-in connector, female plug, 5.08 mm, Number of poles: 3, 270°, Clamping yoke connection, Clamping range, max. : 4 mm², Box
Order No.
1947540000
Type
BLZP 5.08HC/03/270LR SN OR BX
GTIN (EAN)
4032248623839
Qté.
72 Pieza
Valores característicos del producto
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Embalaje
Caja

Dimensions and weights

Depth
29,5 mm
Profondità (pollici)
1,161 inch
Height
17,7 mm
Altura (pulgadas)
0,697 inch
Width
25,06 mm
Anchura (pulgadas)
0,987 inch
Poids net
6,68 g

Экологическое соответствие изделия

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Product Carbon Footprint
  • Desde la cuna hasta la puerta:
    0,196 kg CO2 eq.

System Parameters

Familia del producto
OMNIMATE Signal - series BL/SL 5.08
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
Conexión brida-tornillo
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Dirección de salida de conductor
270°
Número de polos
3
L1 en mm
10,16 mm
L1 en pulgadas
0,4 "
Número de series
1
Número de filas de polos
1
Sección nominal
4 mm²
Protezione da contatto accidentale DIN VDE 57 106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Resistencia de paso
≤5 mΩ
Codificable
Sí
Csupaszolási hossz
7 mm
Tornillo de apriete
M 2,5
Punta de destornillador
0,6 x 3,5
PH 1
PZ 1
Punta de destornillador normativa
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
10 N
Fuerza de extracción/polo, máx.
9 N
Par de apriete
  • Tipo de par:
    Conexión de conductor
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,4 Nm
      • máx.:
        0,5 Nm

Dane materiałowe

Insulating material
PBT
Colour
naranja
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Grado inflamabilidad según UL 94
V-0
Contact material
Aleación de Cu
Contact surface
estañado
Layer structure of plug contact
4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Conductors suitable for connection

Clamping range, min.
0,13 mm²
Clamping range, max.
4 mm²
Wire connection cross section AWG, min.
AWG 30
Wire connection cross section AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
4 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
4 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,8 mm x 2,4 mm
Conductor embornable
  • Sección de conexión del conductor:
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409500000
  • Sección de conexión del conductor:
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
  • Sección de conexión del conductor:
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0373000000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9019160000
Reference text
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
23 A
Rated current, max. number of poles (Tu=20°C)
18 A
Rated current, min. number of poles (Tu=40°C)
21 A
Rated current, max. number of poles (Tu=40°C)
16 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4.000 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

Rated data acc. to CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
50 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
20 A
Sección de conexión del conductor AWG, mín.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Packing

Embalaje
Box
Longitud de VPE
350 mm
Anchura VPE
130 mm
Altura de VPE
30 mm

Pruebas tipo

Prueba: durabilidad de los marcajes
  • Estándar:
    DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96
  • Prueba:
    marca de origen, tensión nominal, sección nominal, tipo de material
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Prueba: error de acoplamiento (no intercambiable)
  • Estándar:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    examen visual
  • Evaluación:
    superado
Prueba: sección ajustable
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,9 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 12/1
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado
Prueba de extracción
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥60 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U4.0
    • Tipo de conductor y sección de conductor:
      H07V-K4.0
    • Tipo de conductor y sección de conductor:
      AWG 12/1
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
