CH-HNAA-HNAB-06-0500-AB

CH-HNAA-HNAB-06-0500-AB

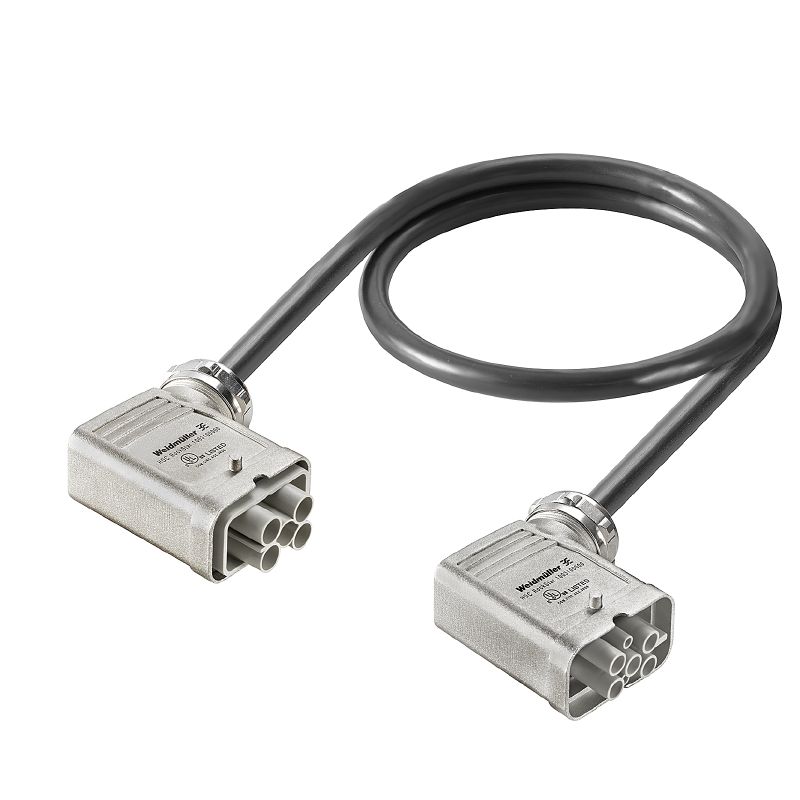

사각 커넥터 조립품, 핀, 소켓, Helukabel JZ-500-C black 7G2.5 or similar, 차폐: 예, 극 수: 6

ID výrobku 2712380500
Stáhnout datový list Dokumenty ke stažení
Příslušenství 9 Příbuzné výrobky 6
Сертификаты 일반 주문 데이터 Rozměry a hmotnosti Температуры 환경 제품 규정 준수 General Technical Data Technical Specifications Connector Technické specifikace kabelu Klasyfikacje

Сертификаты

ROHS
Соответствовать

일반 주문 데이터

Verze
사각 커넥터 조립품, 핀, 소켓, Helukabel JZ-500-C black 7G2.5 or similar, 차폐: 예, 극 수: 6
Číslo objednávky
2712380500
Typ
CH-HNAA-HNAB-06-0500-AB
GTIN (EAN)
4050118779240
Кол.
1 Штука

Rozměry a hmotnosti

Čistá hmotnost
2 083,31 g

Температуры

Gränsvärde, temperatur
-40 °C ... 80 °C

환경 제품 규정 준수

Stav souladu se směrnicí RoHS
준수, 예외 존재
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
1344e4a2-b558-4ad0-95d1-5c6df3fdd75e

General Technical Data

Jmenovité napětí
500 V
Počet pólů
6
Stupeň krytí
IP65
Uspořádání pinů
1:1, numbered cores

Technical Specifications Connector

Konektor
  • Connector description:
    Connector 1
  • Cable entry:
    angled
  • Housing main material:
    Zinc diecast
  • Series:
    HQ
  • Size:
    6
  • Type:
    Pin
  • Individual components connector:
    1190790000, 1003170000, 1002920000, 1651560000, 1016120000
  • Connector description:
    Connector 2
  • Cable entry:
    angled
  • Housing main material:
    Zinc diecast
  • Series:
    HQ
  • Size:
    6
  • Type:
    Female
  • Individual components connector:
    1190790000, 1003160000, 1002960000, 1651610000, 1016120000

Technické specifikace kabelu

Barva opláštění
black
Délka kabelu
5 m
Halogen
Yes
Izolace
PVC
Materiál pláště
PVC
Poloměr ohybu, min., pohyblivý
10 x cable diameter
Poloměr ohybu, min., stacionární
5 x cable diameter
Počet vodičů
7
Průřez jádra
2,5 mm²
Stíněný
Yes
Teplotní rozpětí, pohyblivé, max.
80 °C
Teplotní rozpětí, pohyblivé, min.
-10 °C
Teplotní rozpětí, stacionární, max.
80 °C
Teplotní rozpětí, stacionární, min.
-40
Typ linky
Helukabel JZ-500-C black 7G2.5 or similar
Vnější průměr
12.1 mm

Klasyfikacje

ETIM 8.0
EC001576
ETIM 9.0
EC001576
ETIM 10.0
EC001576
ECLASS 14.0
27-06-04-02
ECLASS 15.0
27-06-04-02
