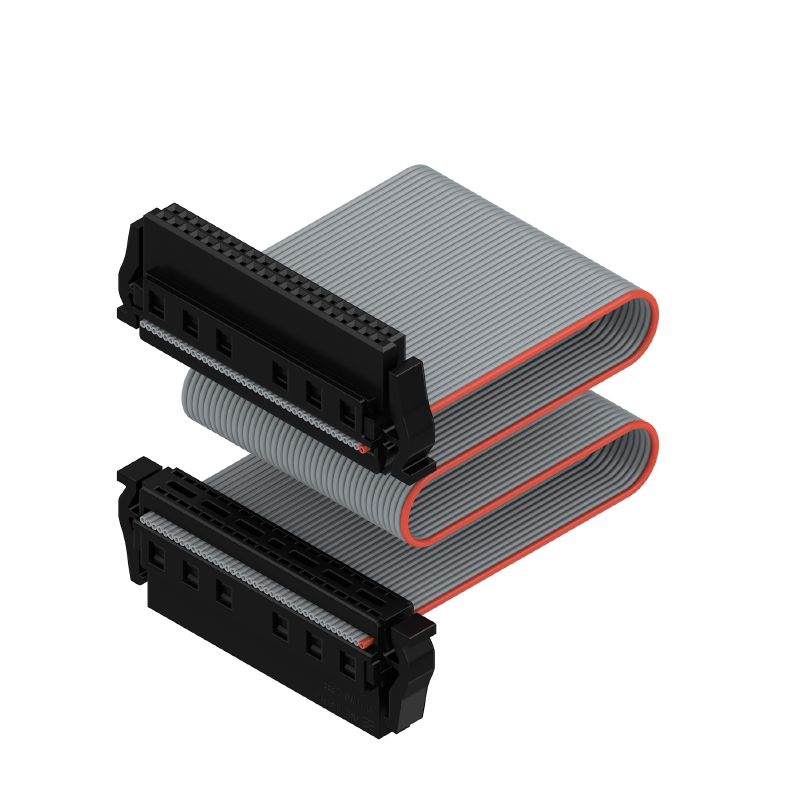

Illustration du produit
FC20 PN/40A S1 B BX

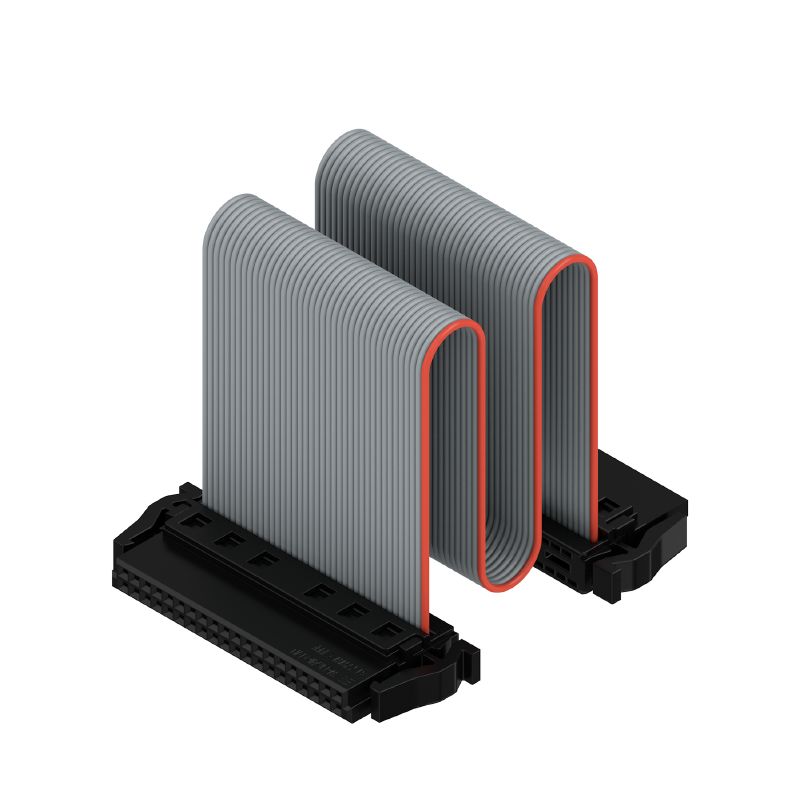

Illustration du produit
FC20 PN/40A S1 B BX
FC20 PN/40A S1 B BX
FC20 PN/40A S1 B BX

FC20 PN/40A S1 B BX

Ce produit ne sera bientôt plus disponible.

Dernière date de commande: /Date(1798671600000)/

Connecteur pour circuit imprimé, Connecteur femelle, Pas en mm (P): 1.27 mm, Nombre de pôles: 40, Boîte

Référence produit 2827190000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 27
Tanúsítványok Informations générales de commande Размеры и массы Conformité environnementale du produit Paramètres système Données des matériaux Csatlakoztatható vezetékek Données nominales selon CEI Emballage Note importante Classifications

Tanúsítványok

ROHS
Megfelel

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, Pas en mm (P): 1.27 mm, Nombre de pôles: 40, Boîte
Référence
2827190000
Type
FC20 PN/40A S1 B BX
GTIN (EAN)
4064675363798
Qté.
10 Штука
Продуктное отношение
IEC: / 1.9 A
UL:
Упаковка
Ящик

Размеры и массы

Longueur
12,2 mm
Длина (в дюймах)
0,48 inch
Poids net
12,8 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Paramètres système

Famille de produits
OMNIMATE Signal - Carte-à-Carte
Type de raccordement
Insulation displacement connection (IDC)
Technique de raccordement de conducteurs
IDC 단자
Cable length
200 mm
Pas en mm (P)
1,27 mm
Шаг в дюймах (P)
0,05 "
Orientation de la sortie du conducteur
90°/270°
Nombre de pôles
40
Nombre de séries
2
Nombre de pôles
2
Degré de protection
IP20
Résistance de passage
<25 mΩ
Cycles d'enfichage
500
Force d'enfichage/pôle, max.
0,6 N
Force d'extraction/pôle, max.
0,6 N

Données des matériaux

Matériau isolant
LCP
Couleur
gris
Tableau des couleurs (similaire)
RAL 7035와 유사
Résistance d'isolation
≥ 20 MΩ
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Contact base material
Alliage de cuivre
Matériau des contacts
Alliage de cuivre
Surface du contact
Ni/Au
Structure en couches du contact mâle
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-20 °C
Température de fonctionnement , max.
105 °C

Csatlakoztatható vezetékek

Section de raccordement du conducteur, AWG, min.
AWG 30/1, 30/7
Section de raccordement du conducteur, AWG, max.
AWG 30/1, 30/7

Données nominales selon CEI

Courant nominal, nombre de pôles min. (Tu = 20 °C)
1,9 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
1,65 A
Espace libre, min.
0,4 mm
Ligne de fuite, min.
0,4 mm

Emballage

Emballage
Boîte
Longueur VPE
155 mm
Largeur VPE
64 mm
Hauteur VPE
38 mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
