IE-C5DD4UG0250A20A20-E
IE-C5DD4UG0250A20A20-E
尺寸图
IE-C5DD4UG0250A20A20-E
接线图

IE-C5DD4UG0250A20A20-E

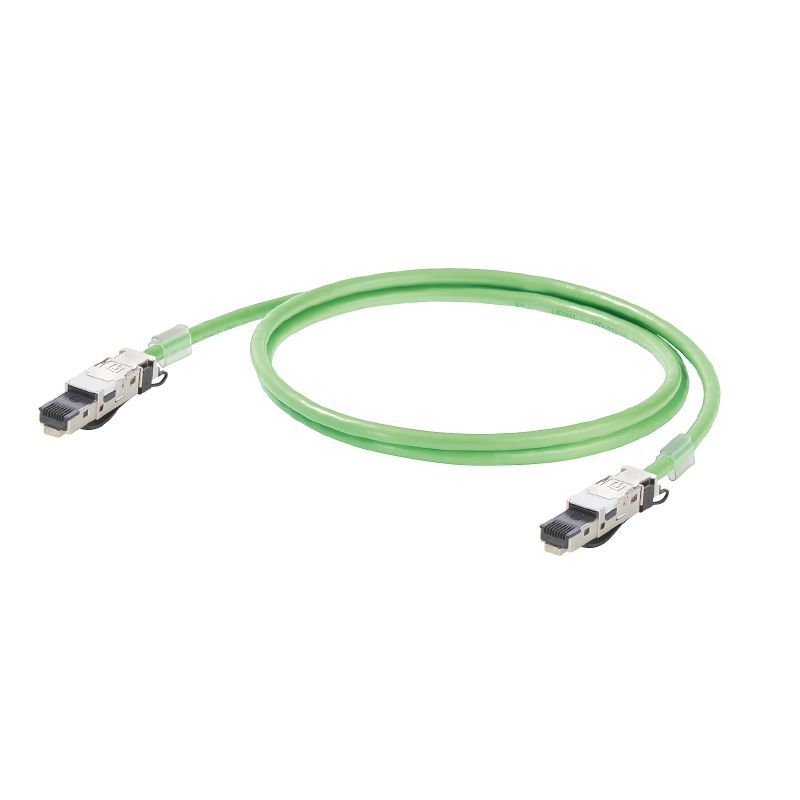

Câble pour chaîne porte-câbles, PROFINET, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B), PUR, 25 m

商品编号 1173030250
下载技术数据页 Mühendislik desteği Ürün İndirmleri
配件 2 相关商品 11
Agréments Informations générales de commande Méretek és tömegek Températures Conformité environnementale du produit 电缆专用标准 通用标准 标准 Kabeluppbyggnad 电缆电气属性 电缆的机械和材料属性 左插头 右插头 Classifications

Agréments

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E316369

Informations générales de commande

Utförande
Câble pour chaîne porte-câbles, PROFINET, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B), PUR, 25 m
Art.nr.
1173030250
Typ
IE-C5DD4UG0250A20A20-E
GTIN (EAN)
4032248985647
Förp.
1 Darab

Méretek és tömegek

Längd
25 m
Hossz, inch
984,252 inch
Nettó tömeg
1 571 g

Températures

Lagertemperatur
-50 °C...70 °C
Drifttemperatur
-40 °C...70 °C
Installation temperature
-20 °C...60 °C

Conformité environnementale du produit

RoHS-kompatibilitetsstatus
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

电缆专用标准

Norm isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) 表 2/A (HD 624.3)
Norm ledarmaterial
DIN EN 13602 Cu-ETP-A
Norm skärmmaterial
DIN EN 13602 Cu-ETP-A..B

通用标准

Вилочный разъем, стандарт
IEC 60603-7-51
Сертификат № (cULus)
E316369

标准

Вилочный разъем, стандарт
IEC 60603-7-51
Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819) Tabla 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Kabeluppbyggnad

Övertäckning skärmflätning
85 %
Anordning ledare
星绞四线组
Diameter inre mantel
3,9 mm
Färgsekvens ledare - ledarpar
白、黄、蓝、橙色
Ledarmaterial
涂锡铜绞线
Material mantel
PUR
Samlingsskärm
铝膜
屏蔽编织铜导线
Tjocklek ledarisolering
0,38 mm
Tjocklek mantelmaterial
0,9 mm
Tjocklek skärmflätning
0,13 mm
Utfyllnad
作为中央元件
Диаметр изоляции
1,5 mm
Диаметр оболочки, макс.
6,7 mm
Диаметр оболочки, мин.
6,3 mm
Жилы
7
Изоляция
PE
Количество жил
4
Нормативные обозначения
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Сечение
4*AWG 22/7 - 0,32 mm²
Цвет оболочки
green (RAL 6018)
Экранирование
SF/UTP

电缆电气属性

Driftspänning UL
600 V
Driftspänning (UL-märkning)
600 V
Fördröjd snedställning
40 ns/100m
hastighet
180 m/min
Kapacitet vid 1 kHz
52 nF/km
Karakteristisk impedans
100 ± 15 Ω 在 1-100 MHz
Kategori
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Motståndsdifferens
3 %
Provspänning ledare-ledare-skärm
2000 V有效，50 Hz，1 分钟
Signallöptid
5,3 ns/m
Slingmotstånd
120 Ω/km
Transferimpedans
20 mΩ/m @ 10 MHz

电缆的机械和材料属性

Accelerartion
4 m/s²
Böjcykler
3 Mio
Brandspridning
无
Böjradie min, unik
5 x 电缆直径
Böjradie min, upprepad
7.5 *直径
Dragkraft
≤ 150 N
Flamhärdighet
符合IEC 60332-1
Halogener
无卤, 符合IEC 60754-2标准
hastighet
180 m/min
Oljebeständighet
符合IEC 60811-2-1
Rivtålighet
非常好
Silikonfri
是
UV-beständig
是

左插头

Stickkontakt vänster
RJ45, IP20, 针式端头, 笔直, 插头, 铸锌, 带屏蔽

右插头

Stickkontakt höger
RJ45, IP20, 针式端头, 笔直, 插头, 铸锌, 带屏蔽

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
