IE-C6FP8LD0150M40R40-D

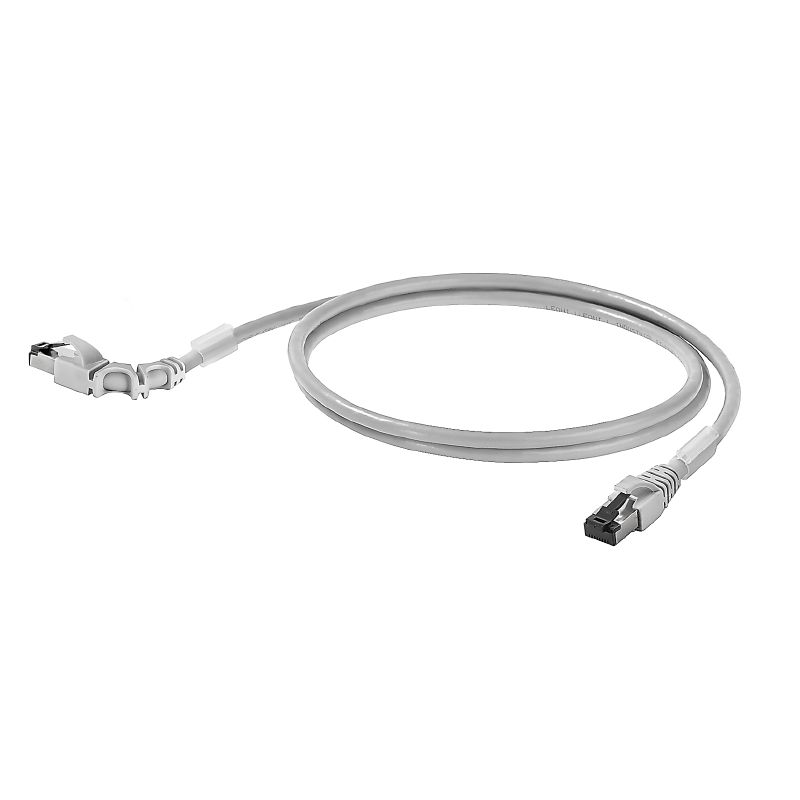

Câble de brassage, RJ45 IP 20, RJ45 IP 20, Coudé à 90° à droite, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 15 m

Référence produit 2703330150
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Autres produits de la même gamme 11
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Propriétés électriques Normes générales Normes Budowa kabla Własności kabli elektrycznych Własności mechaniczne i materiałowe kabli Mâle Mâle gauche Mâle droite Classifications

Agréments

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E316369

Informations générales de commande

Wersja
Câble de brassage, RJ45 IP 20, RJ45 IP 20, Coudé à 90° à droite, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 15 m
Nr zam.
2703330150
Typ
IE-C6FP8LD0150M40R40-D
GTIN (EAN)
4050118715613
Ilość
1 Pièce

Dimensions et poids

Długość
15 m
Longueur (pouces)
590,551 inch
Poids net
544 g

Températures

Temperatura magazynowania
-20 °C...60 °C
Temperatura eksploatacyjna
-20 °C...60 °C
Temperatura układania
0 °C...50 °C

Conformité environnementale du produit

Status zgodności z dyrektywą RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Propriétés électriques

Obciążalność przy temp. 50°C
1 A
PoE / PoE+
selon IEEE 802.3at

Normes générales

Komunikacyjne instalacje kablowe zależne od aplikacji
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Norma dot. łączników wtykowych
CEI 60603-7-51
Nr certyfikatu (cULus)
E316369

Normes

Norma dot. łączników wtykowych
CEI 60603-7-51

Budowa kabla

Ekran łącznie
Oplot ekranujący z drutów miedzianych
Ekranowanie
S/FTP
Ekranowanie pary żył
Folia aluminiowa
izolacja
PE
kolor płaszcza
gris
liczba żył
8
Przekrycie oplotu ekranującego
60 %
Przekrój
4*2*AWG 27/7 - 4*2*0,1 mm²
Przewody plecione
7
Sekwencja kolorów żył - pary żył
blanc - bleu, blanc - orange, blanc - vert, blanc - marron
tworzywo płaszcza
LSZH
Usytuowanie żył
Paire torsadée
Średnica izolacji
1,04 mm
Średnica płaszcza, maks.
5,9 mm
Średnica płaszcza, min.
5,5 mm

Własności kabli elektrycznych

Impedancja falowa
100 ± 15 Ω при 1–100 МГц
Kategoria
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Napięcie probiercze: przewód-przewód-ekran
2,5 kV / DC pour 2 s
napięcie robocze
50 V DC
Napięcie robocze (wg UL)
30 V AC / 42.4 V DC
Pojemność przy 1 kHz
46 nF/km
Rozrzut opóźnienia
2,5 ns/100m
Różnica rezystancji
5 %

Własności mechaniczne i materiałowe kabli

Barwny
szary
Halogenki
bezhalogenowe, zgodnie z IEC 60754-2
odporność na rozprzestrzenianie się płomienia
selon CEI 60332-2-2
selon CEI 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Promień gięcia, min., jednorazowy
4 x diamètre du câble

Mâle

Wtyk po lewej
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé
Wtyk po prawej
RJ45, IP20, Contact mâle, Coudé à 90° à droite, Prise mâle, Plastique, blindé

Mâle gauche

Wtyk po lewej
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle droite

Wtyk po prawej
RJ45, IP20, Contact mâle, Coudé à 90° à droite, Prise mâle, Plastique, blindé

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
