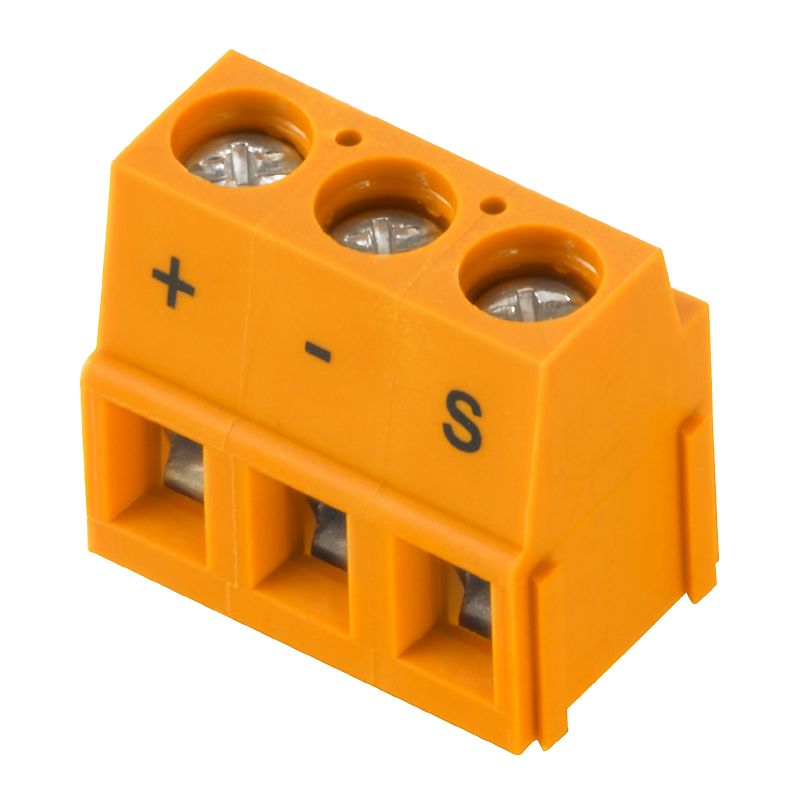

Printed circuit board terminals, 5.08 mm, Number of poles: 3, 90°, Solder pin length (l): 3.5 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 2.5 mm², Box

항목 번호 2873500000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 4 관련 제품 9
Approvals General ordering data Dimensions and weights 환경 제품 규정 준수 시스템 사양 전기 속성 Material data Opakowanie Typprovningar Важное примечание Klassificeringar

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

General ordering data

버전
Printed circuit board terminals, 5.08 mm, Number of poles: 3, 90°, Solder pin length (l): 3.5 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 2.5 mm², Box
주문 번호
2873500000
유형
LM APL 5.08/03/90 3.5SN OR BX
GTIN(EAN)
4064675644538
수량
500 items
제품 데이터
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
패키징
박스

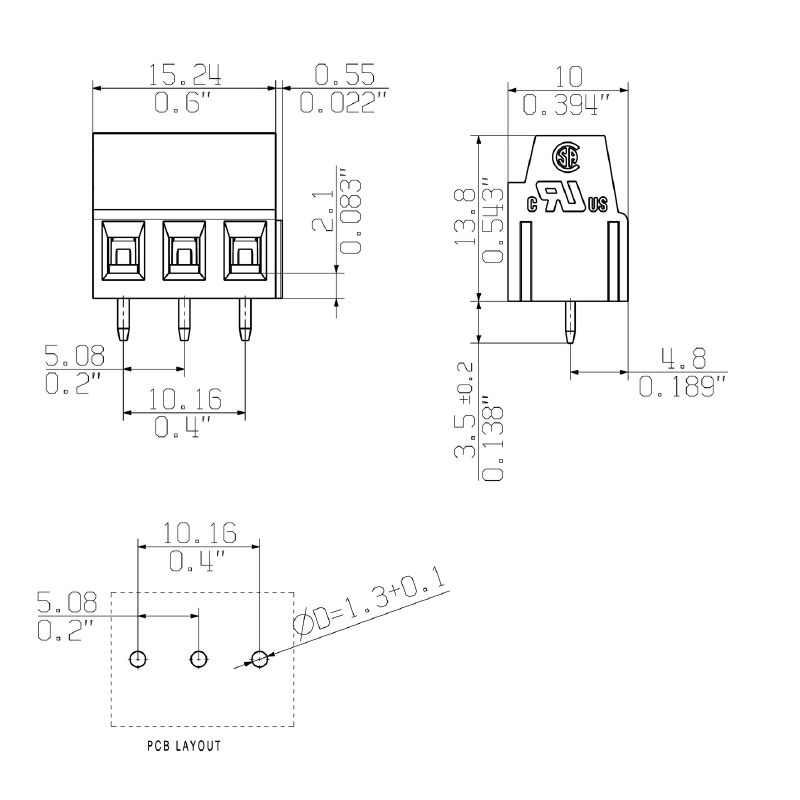

Dimensions and weights

깊이
10 mm
깊이 (인치)
0.394 inch
높이
17.3 mm
Bygghöjd (tum)
0.681 inch
Höjd lägstbyggande
13.8 mm
너비
15.79 mm
폭 (인치)
0.622 inch
순중량
3.62 g

환경 제품 규정 준수

RoHS 준수 상태
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 사양

PCB에 장착
THT 용접 결선
극 수
3
보호 등급
IP20
성능 카테고리
10 / 100 Mbps
솔더 구멍 직경 공차(D)
+ 0,1 mm
솔더 구멍 직경(D)
1.3 mm
솔더 핀 길이(l)
3.5 mm
솔더링 프로세스
수작업 솔더링
웨이브 솔더링
솔더핀 위치의 공차
± 0.1 mm
솔더핀 크기
0.95 x 0.8 mm

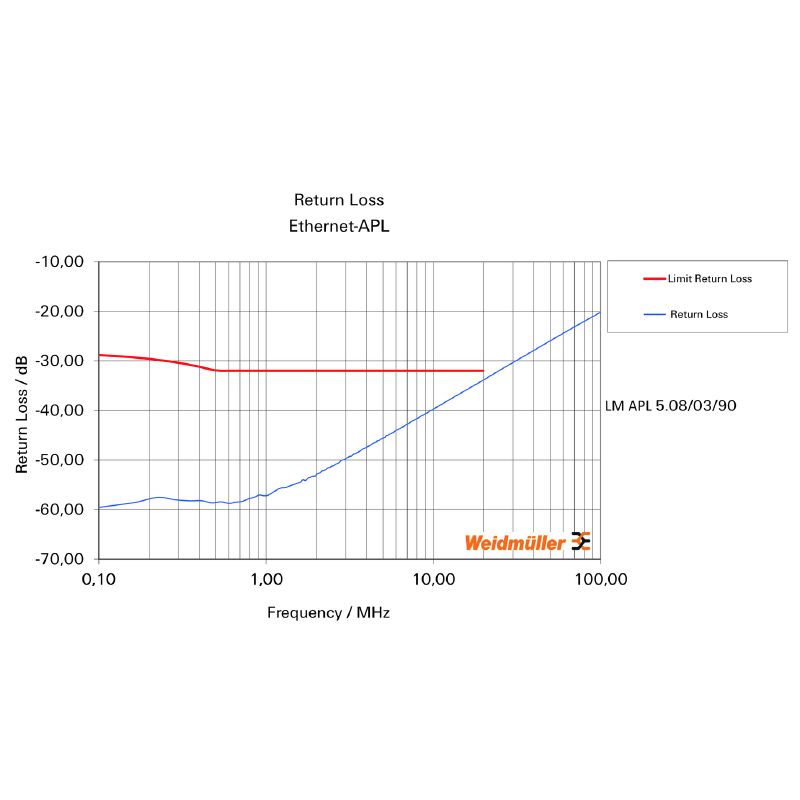

전송 속도
10 / 100 Mbps
제품군
OMNIMATE Signal - Serie LM
측면 종단, 특성
cerrado lateralmente
폴당 용접 핀 수
1
피치(mm)(P)
5.08 mm
피치(인치)(P)
0.2 "

전기 속성

볼륨 저항
1.20 mΩ

Material data

절연재
Wemid (PA)
컬러 코드
orange
컬러 차트(유사)
RAL 2000과 유사
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
코팅
1-3 μm Ni
4-6 μm SN
납땜 유형
매트
용접 결선의 레이어 구조
1...3 µm Ni / 4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C

Opakowanie

패키징
skrzynia
VPE 길이
247 mm
VPE 폭
173 mm
VPE 높이
84 mm

Typprovningar

테스트: 표시 내구성
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    ursprungsmärkning, typmärkning, raster, typ av material, godkännande märkning UL, godkännande märkning CSA, hållbarhet
  • Utvärdering:
    tillgänglig
테스트: 클램프 사용 가능한 단면
  • 표준:
    DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.02
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.2 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.2 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    0.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
  • 평가:
    통과
  • 요구 사항:
    0.7 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과
풀아웃 테스트
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
  • 평가:
    통과
  • 요구 사항:
    ≥40 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
  • 평가:
    통과
  • 요구 사항:
    ≥50 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과

Важное примечание

IPC 준수
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
참고 사항
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
