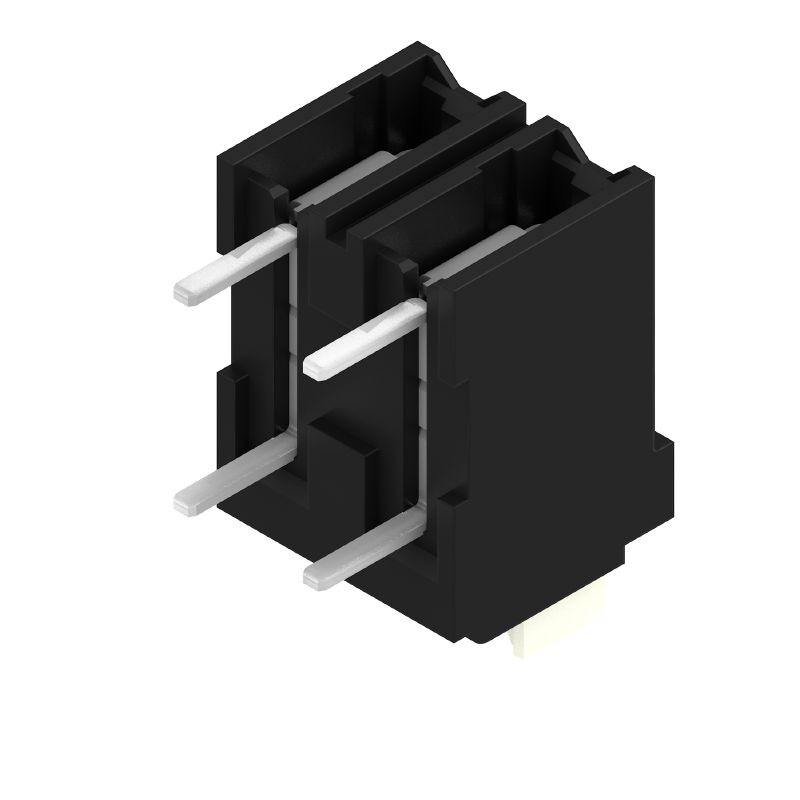

Produktbild
LSF-SMT 5.00/02/90 3.5SN BK RL
Produktbild
LSF-SMT 5.00/02/90 3.5SN BK RL
Maßbild
LSF-SMT 5.00/02/90 3.5SN BK RL
Diagramm
LSF-SMT 5.00/02/90 3.5SN BK RL
Diagramm
LSF-SMT 5.00/02/90 3.5SN BK RL
Maßbild
LSF-SMT 5.00/02/90 3.5SN BK RL
Maßbild
Optimiert für den SMT-Prozess
Sichere Board-to-Board-Verbindung

LSF-SMT 5.00/02/90 3.5SN BK RL

Printed circuit board terminals, 5.00 mm, Number of poles: 2, 90°, Solder pin length (l): 3.5 mm, black, PUSH IN with push button, Clamping range, max. : 1.5 mm², Tape

Art.-Nr. 1876430000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 28
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance 시스템 매개변수 Material data 결선에 적합한 컨덕터 IEC 정격데이터 Rated data acc. to CSA Nenndaten nach UL 1059 패키징 Type tests Important note Klasyfikacje

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

General ordering data

Versione
Printed circuit board terminals, 5.00 mm, Number of poles: 2, 90°, Solder pin length (l): 3.5 mm, black, PUSH IN with push button, Clamping range, max. : 1.5 mm², Tape
N. d’ordine
1876430000
Tipo
LSF-SMT 5.00/02/90 3.5SN BK RL
GTIN (EAN)
4032248466856
CPZ
265 Stück
Produkt-Kennzahlen
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Verpackung
Tape

Dimensions and weights

Profondità
14,75 mm
Profondità (pollici)
0,581 inch
Posizione verticale
12 mm
Height (inches)
0,472 inch
Height of lowest version
8,5 mm
Larghezza
9,2 mm
Ширина (в дюймах)
0,362 inch
Peso netto
2,292 g

Temperatures

Continuous operating temp., max.
120 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%
Impronta carbonica di prodotto
  • Cradle to gate:
    0.024 kg CO2 eq.

시스템 매개변수

Famiglia prodotti
OMNIMATE Signal - series LSF
Tecnica di collegamento cavi
PUSH IN with push button
Montaggio su circuito stampato
Соединение THT/THR под пайку
Direzione d'uscita del conduttore
90°
Passo in mm (P)
5 mm
Passo in pollici (P)
0,197 "
Numero di poli
2
Numero di serie di poli
1
assemblabile da parte del cliente
Nein
Anzahl Reihen
1
Lunghezza spina a saldare (l)
3,5 mm
Tolleranza della lunghezza del codolo a saldare
0 / -0,3 mm
Dimensioni del codolo a saldare
0,35 x 0,8 mm
Dimensioni del codolo a saldare = tolleranza d
0 / -0,1 mm
Diametro foro di equipaggiamento (D)
1,1 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Numero di codoli a saldare per polo
2
Abisolierlänge
8 mm
L1 in mm
5 mm
L1 in Zoll
0,197 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20
Durchgangswiderstand
1,60 mΩ

Material data

Materiale isolante
LCP GF
Colori
black
Colore elementi di azionamento
white
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Kupferlegierung
Struttura a strati del collegamento a saldare
4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
120 °C

결선에 적합한 컨덕터

Campo di sezioni, min.
0,13 mm²
Campo di sezioni, max.
1,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 14
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,25 mm²
con terminale AEH con collare DIN 46 228/4, max.
0,75 mm²
con terminale, DIN 46228 pt 1, min.
0,25 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Conduttore innestabile
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025760000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025770000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0690700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9021040000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

IEC 정격데이터

Testato secondo lo standard
IEC 60664-1
IEC 60947-7-4
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
15 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
500 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Portata transitoria
3 x 1s mit 80 A

Rated data acc. to CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1664286
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
10 A
Corrente nominale (Gruppo D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 14
Riferimento ai valori di omologazione
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
12 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 14
Riferimento ai valori di omologazione
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

패키징

Imballaggio di livello ESD
정전기 소산
Imballaggio
Tape
Lunghezza VPE
330 mm
Larghezza VPE
330 mm
Altezza VPE
37 mm
Profondità nastro (T2)
13 mm
Larghezza nastro (W)
32 mm
Profondità tasca nastro (K0)
12,5 mm
Altezza tasca nastro (A0)
14,4 mm
Larghezza tasca nastro (B0)
9,5 mm
Separazione tasca nastro (P1)
20 mm
Separazione foro nastro (E)
1,75 mm
Separazione tasca nastro (F)
14,2 mm
Diametro ∅ bobina nastro (A)
330 mm
Resistenza superficiale
Rs = 109 - 1012 Ω

Type tests

Test: Durabilità delle siglature
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    mark of origin, type identification, pitch, approval marking UL, durability
  • Evaluation:
    available
Test: Sezione bloccabile
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.14 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.14 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Test di estrazione
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Important note

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note

• Дополнительные цвета кнопки по запросу
• Рабочее усилие скользящего контакта макс. 40 Н
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Кабельный наконечник без изоляции согласно DIN 46228/1
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Обжим формы «A» обжимных втулок для фиксации концов проводов рекомендуется выполнять обжимным инструментом PZ 6/5.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
