SAIE-M8S-3S-F13SMT
Similaire à l'illustration
SAIE-M8S-3S-F13SMT

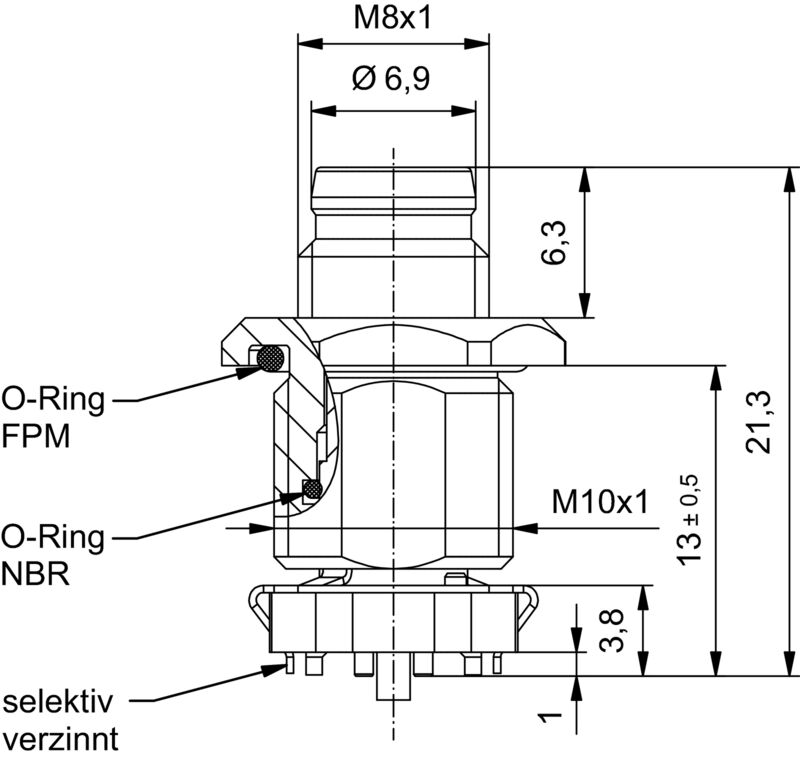

Dessin coté
SAIE-M8S-3S-F13SMT

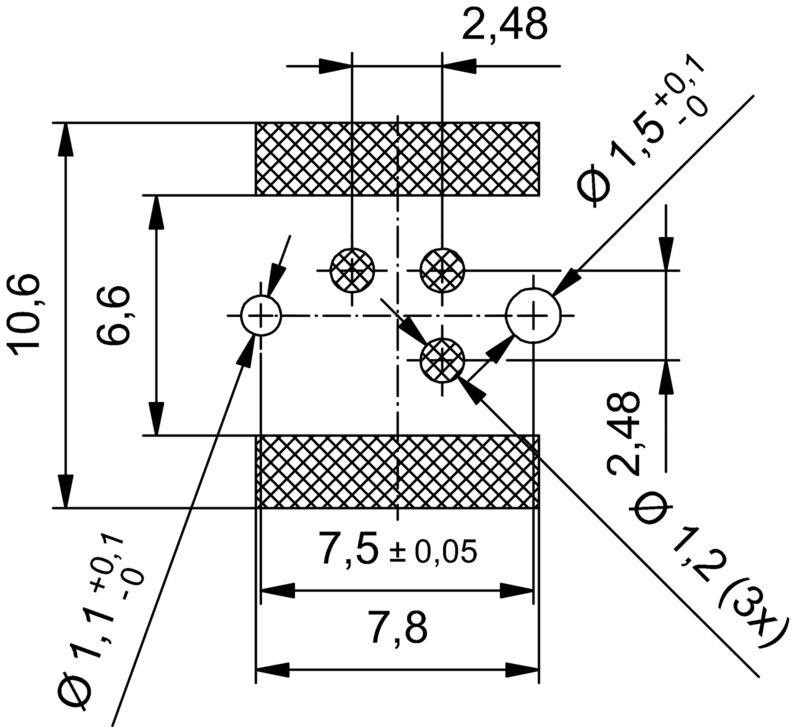

Conception de la plaque de circuit imprimé
SAIE-M8S-3S-F13SMT
Schéma des pôles
Male

SAIE-M8S-3S-F13SMT

Connecteurs à équiper, M8, Filetage de montage: M10, Nombre de pôles: 3, Longueurs de câbles / brins:

Référence produit 2422350000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 16
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Données techniques du connecteur débrochable pour circuit imprimé Caractéristiques générales Caractéristiques des matériaux Paramètres système Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Версия
Connecteurs à équiper, M8, Filetage de montage: M10, Nombre de pôles: 3, Longueurs de câbles / brins:
Заказ №
2422350000
Тип
SAIE-M8S-3S-F13SMT
GTIN (EAN)
4050118429770
Qté.
25 Pièce

Dimensions et poids

Poids net
7,28 g

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme avec exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Données techniques du connecteur débrochable pour circuit imprimé

Coding
M8 = aucun
Installation height
13 mm
Number of poles
3
Przyłącze ekranu
Oui
Tipo de montaje
Montage frontal
Монтажная резьба
M10
ハウジング
Femelle M8
하우징 표면
nickelé
Napięcie znamionowe
60 V
Napięcie znamionowe
60 V (3 pôles) / 30 V (4, 5 et 8 pôles)
Märkström
4 A
Rated current
4 A (3, 4 et 5 pôles) / 1,5 A (8 pôles)
Plage de températures
-30…80 °C
Stopień ochrony
IP67
Surface du contact
Au (Or)
Matériau de base du boîtier
CuZn
nickelé
Filetage du raccordement
M8
Moment dokręcający
M8 : 0,5 Nm
Filetage de montage
M10
Couple de montage
  • max.:
    0,8 Nm
Plage de couple de montage
0.8 Nm
Résistance d'isolation
100 MΩ
Degré de pollution
3 (2 avec la zone étanche)
Cycles d'enfichage
≥ 100
Matériau des contacts
Alliage de cuivre
Matériau du joint
FPM
Matériau du contre-écrou
CuZn, nickelé
Matériau du boîtier à bride
CuZn, nickelé
Mortier liquide
PUR

Caractéristiques générales

Nombre de pôles
3
Podstawowy materiał obudowy
CuZn
nickelé
Filetage du raccordement
M8
Matériau des contacts
Alliage de cuivre
Surface du contact
Au (Or)
Type de montage
Montage frontal
Degré de protection
IP67
Cycles d'enfichage
≥ 100

Caractéristiques des matériaux

Matériau des contacts
Alliage de cuivre
Powierzchnia styku
Au (Or)

Paramètres système

Isolationswiderstand
100 MΩ
Number of poles
3
Pin series quantity
1
Plugging cycles
≥ 100
Protection degree
IP67

Classifications

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
