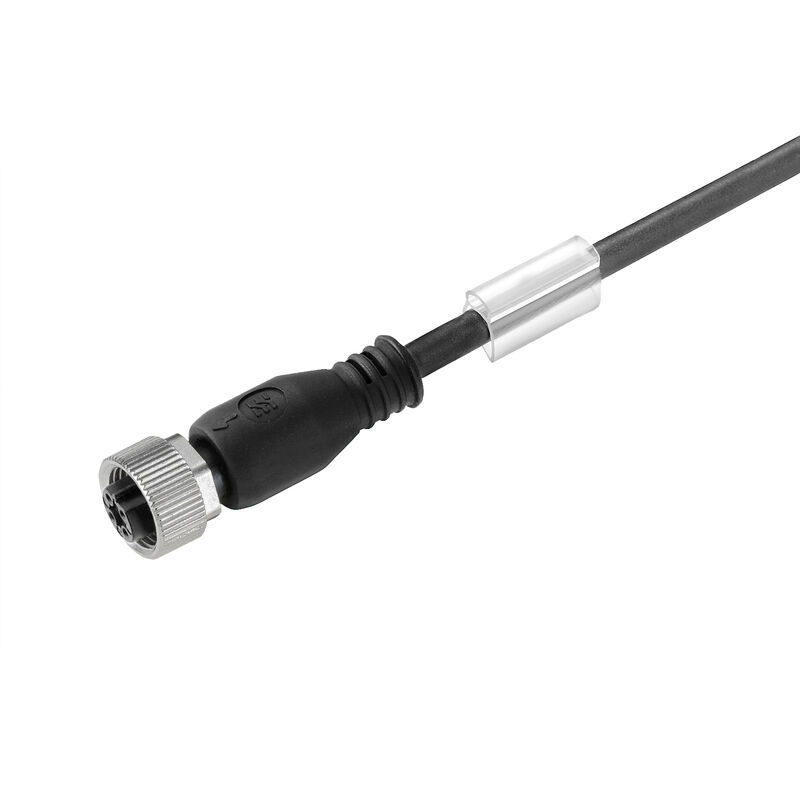

SAIL-M12BG-12-1.5U
SAIL-M12BG-12-1.5U
Габаритный чертеж
Straight socket
SAIL-M12BG-12-1.5U
Схема контактов
Socket
SAIL-M12BG-12-1.5U
Схема соединений
SAIL-M12BG-12-1.5U
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-12-1.5U

Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 12, 1.5 m, Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 1879710150
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 7 Связанные продукты 9
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Technical specifications for cable General technical data Propriétés électriques Общие стандарты Стандарты Plug, left Plug, right Классификации

Сертификаты

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Основные данные для заказа

Versión
Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 12, 1.5 m, Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Order No.
1879710150
Tipo
SAIL-M12BG-12-1.5U
GTIN (EAN)
4050118114805
Кол.
1 Штука

Размеры и массы

Масса нетто
68 g

Экологическое соответствие изделия

Estado de cumplimiento de la directiva RoHS
Соответствует
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technical specifications for cable

Colour coding
yellow
pink
red / blue
black
grey / pink
green
white
blue
violet
brown
red
grey
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Irradiation crosslinked
Nem
Konfigurierbare Kabellänge
No
Number of poles
12
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
5.6 mm ± 0.2 mm
Resistant to welding beads
Нет
Sheath material
Полиуретан
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Torsion resistance
180 °/m
Welding spark resistance
Нет
Возможно использование с троссом для протяжки
Да
Галогены
Нет
Длина кабеля
1,5 m
Изоляция
PP
Поперечное сечение (печать/онлайн)
0,25 А (8-полюсн.) / 0,14 А (12-полюсн.)
Поперечное сечение жилы
0,14 mm²
Радиус изгиба мин., изменяющийся
10 x диаметр кабеля
Радиус изгиба, мин., постоянный
5 x диаметр кабеля
Скорость
5 m/s
Ускорение
5 m/s²
Цвет оболочки
черный
Циклы сгиба
1 млн
Экранированный
Нет

General technical data

calibre de llave
13 mm
Codificación
A-coded
Corriente nominal
1,5 A
jumpered
Nem
LED
아니요
Material capotas
PUR
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP 65
IP66
IP67
когда ввинчен
Resistencia del aislamiento
108 Ом
Rosca de conexión
M12
Superficie de contacto
позолоченный
Temperature range of housing
-40 … +85 ° C
Tensión nominal
30 V
Threaded ring material
Латунь никелированная
Tightening torque
M12: 1.0 Nm
Versión
Гнездо, прямое

Propriétés électriques

Insulation resistance
108 Ω
Nominal voltage
30 V
Rated current
2 A (8-полюсный) / 1,5 A (12-полюсный)

Общие стандарты

Вилочный разъем, стандарт
IEC 61076-2-101
Сертификат № (cULus)
E307231

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-101

Plug, left

Plug left
M12, A-coded, IP67, female contact, straight, Plastic, unshielded

Plug, right

Plug right
free conductor end

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
