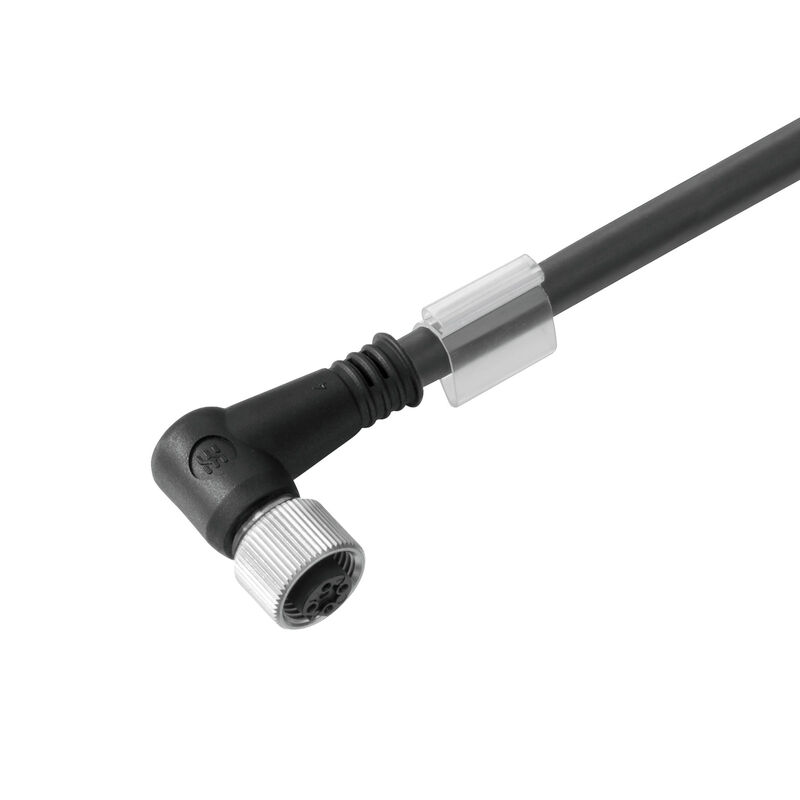

SAIL-M12BW-4S60U
Podobné ilustraci
SAIL-M12BW-4S60U
Rozměrový výkres
Socket angled
SAIL-M12BW-4S60U
Schéma pólů
Socket
SAIL-M12BW-4S60U
Schéma připojení
SAIL-M12BW-4S60U
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-4S60U

Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 4, 60 m, Samice, zahnutý, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne

Tuotteen tunnus 1808976000
Lataa tietosivu Technická podpora
Productos relacionados 10
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Wersja
Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 4, 60 m, Samice, zahnutý, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1808976000
Type
SAIL-M12BW-4S60U
GTIN (EAN)
4099986971424
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
2 143,68 g

Shoda produktu s prostředím

Status zgodności z dyrektywą RoHS
Vyhovující
REACH SVHC
Ne SVHC nad 0,1 wt%

Technické specifikace kabelu

Barevné kódování
černá
hnědá
bílá
modrá
Barva opláštění
černá
Bez LABS
Ano
Cykly ohybu
2 mil.
Diamètre extérieur
5.4 mm ± 0.2 mm
Délka kabelu
60 m
Halogen
Ne
Hybridní kabel
Ne
Hydrolýza a odolnost proti mikrobům
Ano
Integrované uzemnění
No
Izolace
PP
Konfigurovatelná délka kabelu
Ne
Length of torsion
1 m
Material de la funda higroscópico
Ne
Materiál kabelu
PUR bez obsahu halogenů
Materiál pláště
PUR
Number of poles
4
Odolnost proti zkrutu
180 °/m
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči jiskrám ze sváření
Ne
Odolnost vůči olejům
Yes
Poloměr ohybu, min., pohyblivý
10 *průměr
Poloměr ohybu, min., stacionární
5 *průměr
Počet vodičů
4
Průřez jádra
0,34 mm²
Resistant to welding beads
Ne
Rychlost
3 m/s
Stíněný
Ano
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Zesítěné vyzařování
Ne
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

Všeobecné technické údaje

Cykly zapojování
≥ 100
Insulation resistance
109 Ω
Jmenovitý proud
4 A
Kapslingsmaterial
PUR
kodowanie
A-kódování
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
Nominal voltage
250 V
Powierzchnia styku
Pozlacené
propojeno můstkem
Ne
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
přišroubované
Utahovací moment
M12: 0,8 - 1,2 Nm
Závažnost znečištění
3
Ścieżka połączenia
M12
Исполнение
Samice, zahnutý

Elektrické vlastnosti

Szigetelési ellenállás
109 Ω
Tensione nominale
250 V

Obecné standardy

Standardní konektor
IEC 61076-2-101

Standardy

Standardní konektor
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
konektoru, M12, A-kódování, IP69, Kontakt samice, S úhlem 90°, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
