SAIL-M12GM12W-PB-10D
SAIL-M12GM12W-PB-10D
Rozměrový výkres
Male, straight
SAIL-M12GM12W-PB-10D
Rozměrový výkres
Socket
SAIL-M12GM12W-PB-10D
Schéma pólů
Pin
SAIL-M12GM12W-PB-10D
Schéma pólů
Socket
SAIL-M12GM12W-PB-10D
Schéma připojení
SAIL-M12GM12W-PB-10D
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12W-PB-10D

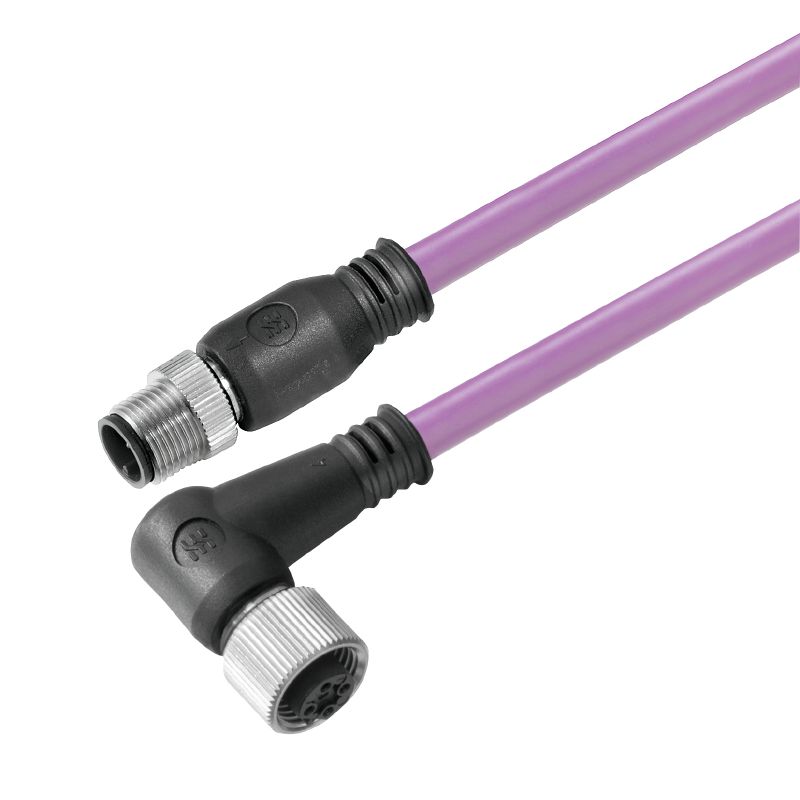

Sběrnice, Přípojka, M12 / M12, Počet pólů: 2, 10 m, pin, rovný – patice 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1062311000
Stáhnout datový list Dokumenty ke stažení Technická podpora
Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Všeobecné objednací údaje

Utförande
Sběrnice, Přípojka, M12 / M12, Počet pólů: 2, 10 m, pin, rovný – patice 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Art.nr.
1062311000
Typ
SAIL-M12GM12W-PB-10D
GTIN (EAN)
4032248812387
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
664 g

Shoda produktu s prostředím

RoHS-kompatibilitetsstatus
V souladu s výjimkou
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Antal poler
2
Barva opláštění
Fialová
Cable híbrido
Ne
Campo delle temperature, posa fissa
-40...70 °C
Codifica a colori
červená
zelená
Configurable cable length
Ne
Cykly ohybu
2 mil.
Délka kabelu
10 m
Halogen
Ne
Irradiation crosslinked
Ne
Izolace
TPE
Materiál pláště
PUR
Outer cladding in accordance with UL AWM style
20236 (80 °C / 30 V)
Poloměr ohybu, min., pohyblivý
12 x průměr kabelu
Poloměr ohybu, min., stacionární
7,5x průměr kabelu
Průřez vodiče (tisk/online)
PUR 0,25 mm² / PVC 0,34 mm²
Rychlost
3 m/s
Résistance de soudage
Ne
Stíněný
Ano
Temperature range, moving
-20...60 °C
Vhodné pro nosiče kabelů
Ano
Ytterdiameter
7.8 mm ± 0.2 mm
Zrychlení
5 m/s²
Érkeresztmetszet, AWG
AWG 24
용접 비드 내성
Ne

Všeobecné technické údaje

Anslutningsgänga
M12 / M12
Contact surface
Pozlacené
Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
250 V
Jmenovitý proud
4 A
Kodering
B-kódování
LED
Ne
Materiál kontaktu
Ni/Au
Materiál kroužku se závitem
Mosaz poniklovaná
propojeno můstkem
Ne
Rozsah teplot krytu
-25…+80 °C
Stupeň krytí
IP67
Utahovací moment
M12: 0,8 - 1,2 Nm
Verze
pin, rovný – patice 90°
Závažnost znečištění
3

Elektrické vlastnosti

Nominell spänning
250 V

Obecné standardy

Č. osvědčení (cULus)
E307231

Konektor, vlevo

Zástrčka vlevo
M12, B-kódování, IP67, Kontakt samec, přímý, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
M12, B-kódování, IP67, Kontakt samice, S úhlem 90°, Plast, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
