SAIL-M8GRJ45-4S5.0UIE
SAIL-M8GRJ45-4S5.0UIE
Rozměrový výkres
Male, straight
SAIL-M8GRJ45-4S5.0UIE
Rozměrový výkres
RJ45
SAIL-M8GRJ45-4S5.0UIE
Schéma pólů
Pin
SAIL-M8GRJ45-4S5.0UIE
Schéma pólů
RJ45
SAIL-M8GRJ45-4S5.0UIE
Schéma připojení
SAIL-M8GRJ45-4S5.0UIE
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GRJ45-4S5.0UIE

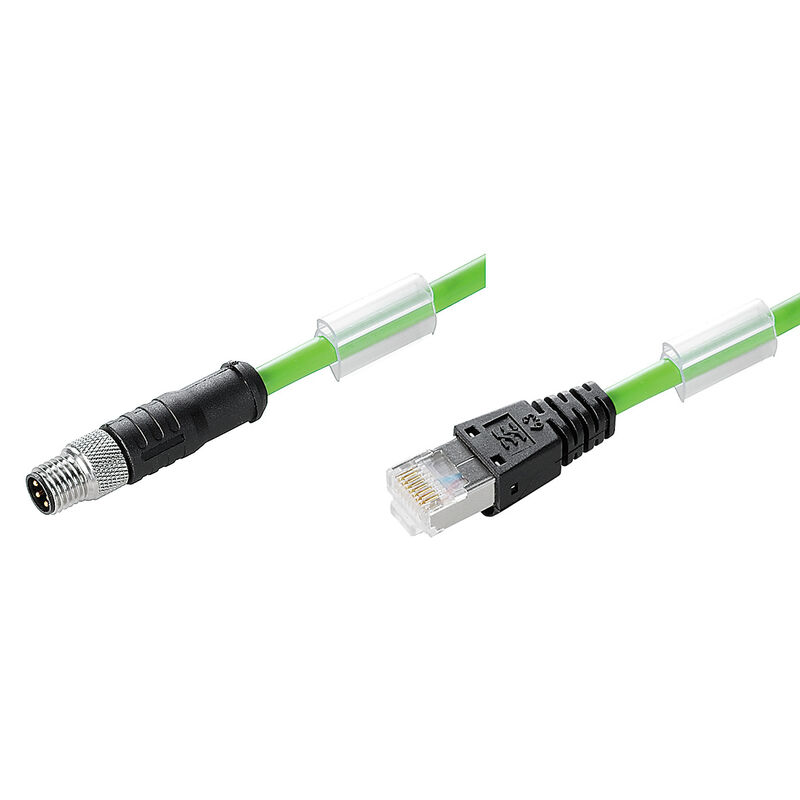

Przewód magistrali, Kabel połączeniowy, M8, Liczba biegunów: 4, 5 m, złącze męskie, proste, RJ45, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1201210500
Pobierz kartę katalogową Wsparcie inżynieryjne
Produkty pokrewne 13
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Technické specifikace kabelu Általános műszaki adatok Właściwości elektryczne wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Utförande
Przewód magistrali, Kabel połączeniowy, M8, Liczba biegunów: 4, 5 m, złącze męskie, proste, RJ45, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Art.nr.
1201210500
Typ
SAIL-M8GRJ45-4S5.0UIE
GTIN (EAN)
4032248985142
Ilość
1 szt.

Wymiary i masa

Masa netto
160 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, z wyłączeniem
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technické specifikace kabelu

Accelerartion
5 m/s²
Antal poler
4
Böjcykler
5 Mio
Böjradie min, fast monterad
4 x cable diameter
Böjradie min, rörlig
7,5 * диаметр кабеля
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Cable length
5 m
Färkodning
blue
orange
white / blue
white / orange
Flamhärdighet
in accordance with IEC 60332-1-2
Halogener
Nie
hastighet
180 m/s
Hybridkabel
Nie
Isolering
PP
Konfigurerbar kabellängd
Nie
Mantel i enlighet med UL AWM-stil
20963 (80 °C / 30 V)
Mantelmaterial
PUR
Odporność na olej
Tak
Sheathing colour
zielony
Säker mot svetsstänk
Nie
Temperaturområde, fast lagd
-40...80 °C
Ytterdiameter
4.8 mm ± 0.3 mm
Возможно использование с троссом для протяжки
Tak
Поперечное сечение жилы
0,15 mm²
Экранированный
Tak

Általános műszaki adatok

Anslutningsgänga
M8
Cykly zapojování
≥ 100
Degré de protection
IP67
Kapslingsmaterial
PUR
Kodering
brak
Kontaktyta
pozłacany
LED
Nie
Materiál kroužku se závitem
mosiądz, niklowany
Nominal current
4 A
Nominell spänning
30 V
propojeno můstkem
Nie
Rozsah teplot krytu
-25…+80 °C
Utahovací moment
M8: 0.6 Nm
Utförande
złącze męskie, proste
RJ45
Závažnost znečištění
3

Właściwości elektryczne

Nominell spänning
30 V

wtyki lewe

Zástrčka vlevo
złącza, M8, Liczba biegunów: 4, IP67, styk męski, prosty, Ekranowane

wtyki prawe

Zástrčka vpravo
złącza, RJ45, IP20, styk męski, prosty, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
