SCD-THR 3.81/20/180G 3.2SN BK BX
Изображение изделия
SCD-THR 3.81/20/180G 3.2SN BK BX
Изображение изделия
SCD-THR 3.81/20/180G 3.2SN BK BX
Dimensional drawing

SCD-THR 3.81/20/180G 3.2SN BK BX

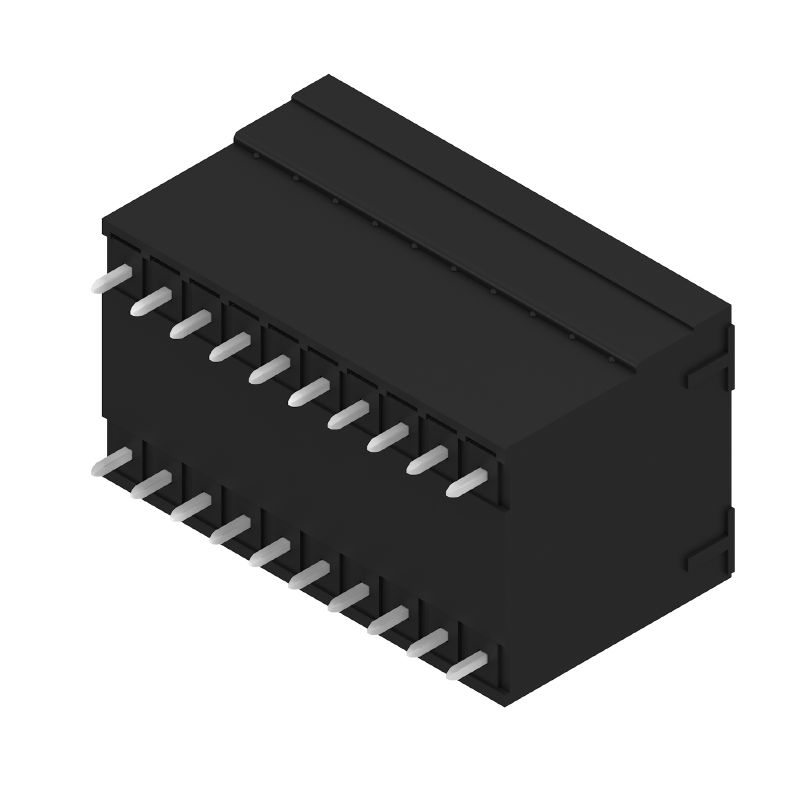

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT/THR под пайку, 3.81 mm, Количество полюсов: 20, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик

№ продукта 1031040000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Связанные продукты 12
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Rated data acc. to IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Основные данные для заказа

Utförande
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT/THR под пайку, 3.81 mm, Количество полюсов: 20, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик
Art.nr.
1031040000
Typ
SCD-THR 3.81/20/180G 3.2SN BK BX
GTIN (EAN)
4032248760114
Qty.
50 Штука
Продуктное отношение
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Упаковка
Ящик

Размеры и массы

Djup
22,7 mm
Depth (inches)
0,894 inch
Höjd
25,1 mm
Высота (в дюймах)
0,988 inch
Высота, мин.
21,9 mm
Bredd
39,49 mm
Ширина (в дюймах)
1,555 inch
Net weight
16,965 g

Экологическое соответствие изделия

RoHS-kompatibilitetsstatus
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Produktfamilj
OMNIMATE Signal — серия BC/SC 3.81
Anslutningstyp
Соединение с платой
Montering på kretskortet
Соединение THT/THR под пайку
Delning i mm (P)
3,81 mm
Pitch in inches (P)
0,15 "
Anslutningsvinkel
180°
Antal poler
20
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2 mm
Tolerans för stiftlängd
+0,02 / -0,02 mm
Solder pin dimensions
d = 1,0 mm
восьмиугольный
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Наружный диаметр площадки под пайку
2,1 mm
Диаметр отверстия трафарета
1,9 mm
L1 в мм
34,29 mm
L1 в дюймах
1,35 "
Количество рядов
2
Количество полюсных рядов
2
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Усилие вставки на полюс, макс.
8 N
Усилие вытягивания на полюс, макс.
5,5 N

Данные о материалах

Insulating material
LCP GF
Färgkod
черный
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Kontaktmaterial
Сплав меди
Kontaktyta
луженые
Температура хранения, мин.
−40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
−50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
−25 °C
Температурный диапазон монтажа, макс.
120 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
9,4 A
Märkström, min. antal poler (Tu=40°C)
17 A
Märkström, max. antal poler (Tu=40°C)
8,1 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1 сек. с 76 A

Номинальные характеристики по CSA

Märkspänning (användargrupp B / CSA)
300 V
Märkström (användargrupp B / CSA)
11 A

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
11 A
Märkström (användargrupp D / UL 1059)
11 A
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Förpackning
Ящик
VPE-längd
25 mm
VPE-bredd
250 mm
VPE-höjd
260 mm

Важное примечание

IPC-konformitet
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Hänvisningstext

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• P на чертеже – шаг
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
