Propriétés

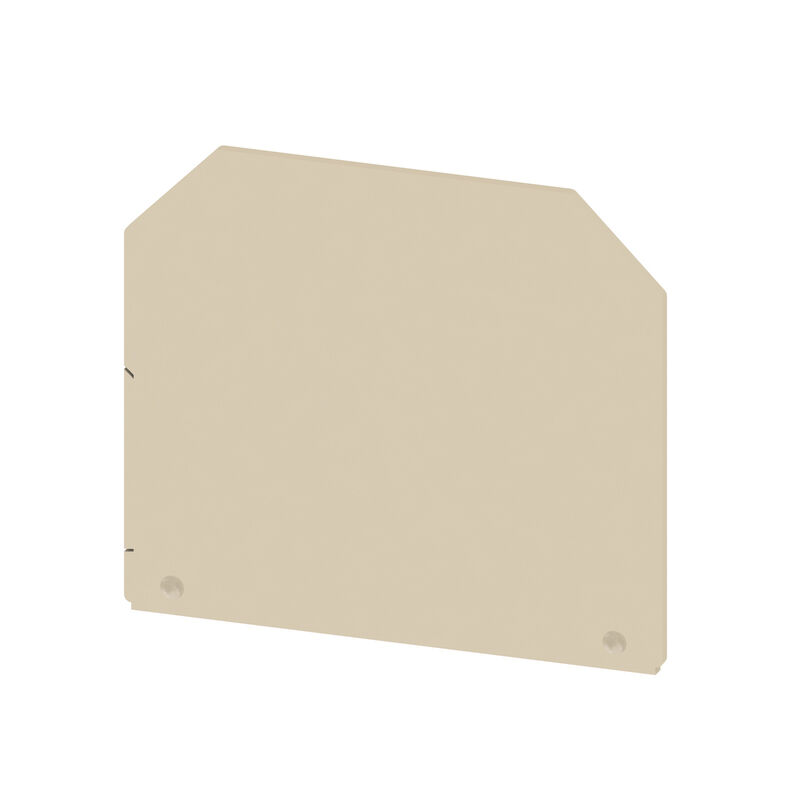

| Version | Plaques de séparation et d'extrémité pour borniers, Beige foncé, Hauteur: 56 mm, Largeur: 1.5 mm, V-0, Wemid |
| Référence | 1050100000 |
| Type | WAP 16+35 WTW 2.5-10 |
| GTIN (EAN) | 4008190079901 |
| Qté. | 20 Pièce |
| Profondeur | 49,5 mm |
| Profondeur (pouces) | 1,949 inch |
| 56 mm | |
| Hauteur (pouces) | 2,205 inch |
| Largeur | 1,5 mm |
| Largeur (pouces) | 0,059 inch |
| Poids net | 4,004 g |
| Température de stockage | -25 °C...55 °C |
| Température ambiante | -5 °C…40 °C |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Empreinte carbone du produit |
|
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Version | Plaque d'extrémité |
| enclipsable | Non |
| Instruction de montage | Montage direct |
| Décalage TS 35 | 81,5 mm |
| Instruction de montage | Montage direct |
| Agrément/Certificat/Document de conformité | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_225187) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1050100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1050100000) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-33 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Conforme |
