WSI 4/LD 30-70V AC/DC

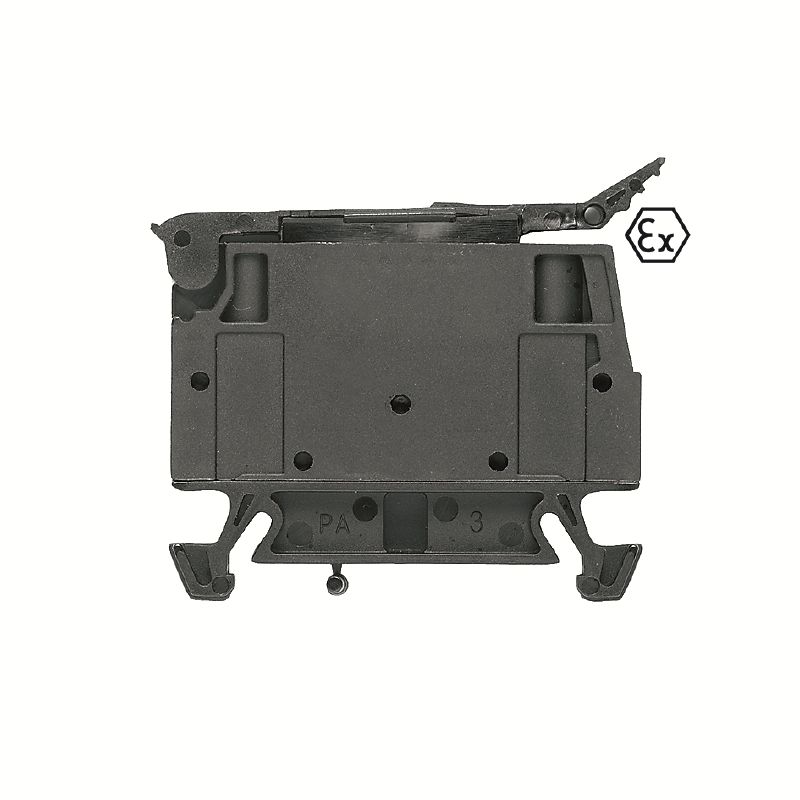

Product image
WSI 4/LD 30-70V AC/DC

WSI 4/LD 30-70V AC/DC

Biztosítós sorkapcsok, Csavaros csatlakozás, fekete, 4 mm², 6.3 A, 70 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35

Cikkszám 2564360000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 3 Kapcsolódó termékek 228
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok PT OKIECEx/ATEX névleges adat Rendszer specifikációk ytterligare tekniska data Conductors for clamping (additional connection) 클램프용 컨덕터(정격 결선) Fuse terminals 일반 Névleges adatok Расчетные данные согласно UL Fontos megjegyzés Besorolások

Tanúsítványok

인증
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Általános rendelési adatok

버전
Biztosítós sorkapcsok, Csavaros csatlakozás, fekete, 4 mm², 6.3 A, 70 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35
주문 번호
2564360000
유형
WSI 4/LD 30-70V AC/DC
GTIN(EAN)
4050118581577
수량
50 Darab

Méretek és tömegek

깊이
42.5 mm
Mélység (coll)
1.673 inch
높이
50.7 mm
Magasság (coll)
1.996 inch
너비
8 mm
Szélesség (coll)
0.315 inch
순중량
6.459 g

Hőmérsékletek

보관 온도
-25 °C...55 °C
주변 온도
-60 °C…85 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Folyamatos üzemi hőmérséklet., max.
130 °C

Termékek környezetvédelmi megfelelősége

RoHS 준수 상태
Megfelel, kivétellel
RoHS 면제(해당되거나 알려진 경우)
7cI
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyag adatok

기본 재질
Wemid
컬러 코드
fekete
UL 94 가연성 등급
V-0

PT OKIECEx/ATEX névleges adat

인증 번호(ATEX)
DEMKO14ATEX1389U
인증 번호(IECEX)
IECEXUL14.0097U
전류(ATEX)
6.3 A
Vezetékkeresztmetszet, max. (ATEX)
4 mm²
Áram (IECEX)
6.3 A
와이어 단면적 최대(IECEX)
4 mm²
마킹 EN 60079-7
Ex ec II C Gc
2014/34/EU címke
II 3 G

Rendszer specifikációk

버전
Csavaros csatlakozás
Biztosítós leválasztó
LED-del
zárt állapotban
엔드 커버 플레이트 필요
Nem
전위 수
1
Szintek száma
1
Rögzítési pontok száma szintenként
2
계층당 전위 수
1
레벨 내부 교차 결선
Nem
PE 결선
Nem
장착 레일
TS 35
N-기능
Nem
PE 기능
Nem
PEN 기능
Nem

ytterligare tekniska data

장착 유형
ihakad

Conductors for clamping (additional connection)

결선 유형, 추가 결선
Screw connection

클램프용 컨덕터(정격 결선)

DMS 전기 스크류드라이버 사용 토크 레벨
2
IEC 60947-1 규격 게이지
A3
결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 22
결선 단면적, 가는 꼬임, 최소
0.5 mm²
결선 단면적, 꼬임, 최대
4 mm²
결선 단면적, 꼬임, 최소
0.5 mm²
결선 방향
측면
결선 수
2
결선 유형
Screw connection
결선의 유형 2
Screw connection
블레이드 크기
0,6 x 3,5 mm
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.5 mm²
와이어 결선 단면적, 경질 코어 최대
4 mm²
와이어 결선 단면적, 경질 코어, 최소
0.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.5 mm²
조임 토크, 최대
0.4 Nm
조임 토크, 최소
0.4 Nm
클램프 범위, 최대
4 mm²
클램프 범위, 최소
0.5 mm²
클램프 스크류
M 2.5
탈피 길이
8 mm

Fuse terminals

디스플레이
LED
작동 전압, 최대
70 V
카트리지 퓨즈
G-Si. 5 x 20
표시기에 대한 전압 유형
AC/DC
퓨즈 홀더(카트리지 홀더)
Csuklós

일반

결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 22
장착 레일
TS 35
표준 규격
IEC 60947-7-3

Névleges adatok

정격 단면적
4 mm²
정격 전압
70 V
인접 단자대에 대한 정격 전압
500 V
정격 DC 전압
70 V
정격 전류
6.3 A
최대 와이어에서 전류
6.3 A
표준 규격
IEC 60947-7-3
Fajlagos ellenállás az IEC 60947-7-x szerint
1 mΩ
IEC 60947-7-x 규격 전력 손실
1.02 W

Расчетные данные согласно UL

인증 번호(cURus)
E60693
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
30 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG
컨덕터 크기 필드 결선 최소(cURus)
30 AWG

Fontos megjegyzés

제품 정보
A feszültség függ a kiválasztott biztosítéktól vagy a kiválasztott jelzőfénytől

Besorolások

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
