Propriétés

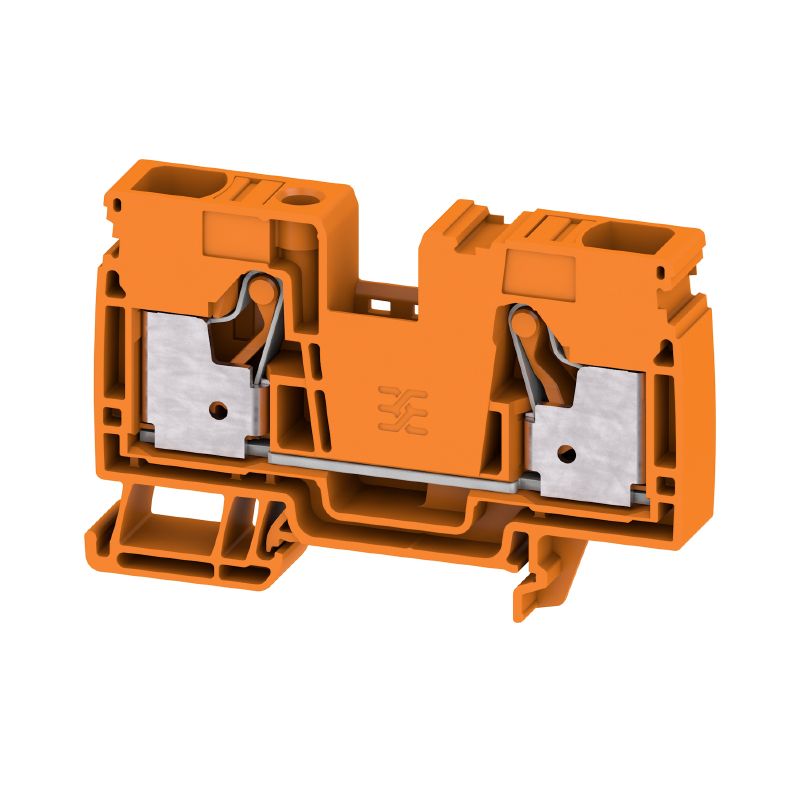

| Version | Borne traversante, PUSH IN, 16 mm², 1000 V, 76 A, Orange |
| Référence | 2862830000 |
| Type | A2C 16 OR |
| GTIN (EAN) | 4064675592808 |
| Qté. | 20 Pièce |
| Profondeur | 51,5 mm |
| Profondeur (pouces) | 2,028 inch |
| Hauteur | 80,5 mm |
| Hauteur (pouces) | 3,169 inch |
| Largeur | 12 mm |
| Largeur (pouces) | 0,472 inch |
| Poids net | 35,955 g |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | Orange |
| Éléments d'actionnement de couleurs | Orange |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | TUEV16ATEX7909U |
| Certificat Nº (IECEX) | IECEXTUR16.0036U |
| Tension max. (ATEX) | 550 V |
| Courant (ATEX) | 64 A |
| Section max. du conducteur (ATEX) | 16 mm² |
| Tension max. (IECEX) | 550 V |
| Courant (IECEX) | 64 A |
| Section max. du conducteur (IECEX) | 16 mm² |
| Flasque de fermeture nécessaire | Oui |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Etages internes pontés | Non |
| Rail | TS 35 |
| enclipsable | Non |
| Type de fixation | monté |
| Type de montage | TS 35 |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | PUSH IN |
| Embouts doubles, max. | 6 mm² |
| Embouts doubles, min. | 0,75 mm² |
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 25 mm² |
| Section de raccordement du conducteur, rigide, max. | 16 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 16 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 16 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 25 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 25 mm² |
| Section de raccordement, semi-rigide, min. | 10 mm² |
| Sens de raccordement | en haut |
| Type de raccordement | PUSH IN |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section nominale | 16 mm² |
| Tension nominale | 1 000 V |
| Tension nominale DC | 1 000 V |
| Courant nominal | 76 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 0,42 mΩ |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Agrément/Certificat/Document de conformité |
[20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_263428) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2862830000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2862830000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2862830000&norm=0) |
| Informations de sécurité | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Agréments |     |
| ROHS | Conforme |
