Fiche technique

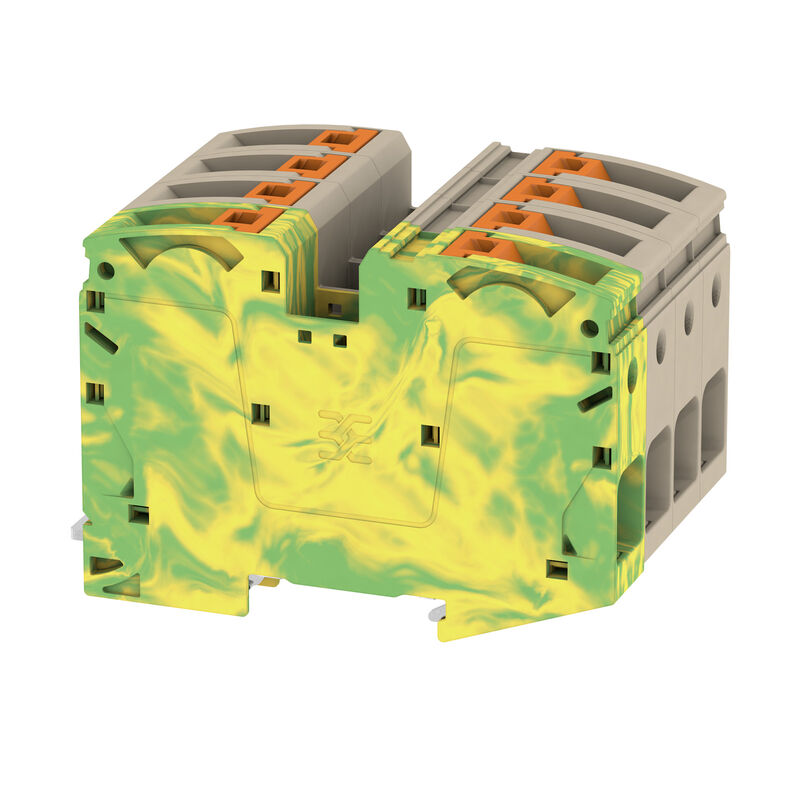

A2C 35 3FT-PE

Borne traversante, PUSH IN, 35 mm², 1000 V, 125 A, Beige foncé

Référence produit 2552120000

Propriétés

Informations générales de commande

Version	Borne traversante, PUSH IN, 35 mm², 1000 V, 125 A, Beige foncé
Référence	2552120000
Type	A2C 35 3FT-PE
GTIN (EAN)	4050118696707
Qté.	1 Pièce

Dimensions et poids

Profondeur	71,5 mm
Profondeur (pouces)	2,815 inch
Hauteur	101,5 mm
Hauteur (pouces)	3,996 inch
Largeur	64 mm
Largeur (pouces)	2,52 inch
Poids net	349,29 g

Températures

Température de stockage	-25 °C...55 °C
Température d'utilisation permanente, min.	-60 °C
Température d'utilisation permanente, max.	130 °C

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Caractéristiques des matériaux

Matériau	Wemid
Couleur	Beige foncé
Éléments d'actionnement de couleurs	Orange
Classe d'inflammabilité selon UL 94	V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)	TUEV16ATEX7909U
Certificat Nº (IECEX)	IECEXTUR16.0036U
Tension max. (ATEX)	880 V
Courant (ATEX)	105 A
Section max. du conducteur (ATEX)	35 mm²
Tension max. (IECEX)	880 V
Courant (IECEX)	105 A
Section max. du conducteur (IECEX)	35 mm²

Caractéristiques du système

Flasque de fermeture nécessaire	Non
Nombre d'étages	1
Nombre de points de contact par étage	8
Etages internes pontés	Non
Raccordement PE	Oui
Rail	TS 35
Fonction N	Non
Fonction PE	Oui
Fonction PEN	Non

Autres caractéristiques techniques

Côté ouvert	fermé
enclipsable	Oui
Type de fixation	TS 35
Type de montage	TS 35
Version à l#92épreuve de l#92explosion	Oui

Conducteur raccordable (autre raccordement)

Type de raccordement, autre raccordement

PUSH IN

Raccordement (raccordement nominal)

Dimension de la lame	1,0 x 5,5 mm
Embouts doubles, max.	10 mm²
Embouts doubles, min.	2,5 mm²
Longueur de dénudage	25 mm
Nombre de raccordements	8
Plage de serrage, max.	35 mm²
Plage de serrage, min.	2,5 mm²
Section de raccordement du conducteur, AWG, max.	AWG 2
Section de raccordement du conducteur, AWG, min.	AWG 12
Section de raccordement du conducteur, rigide, max.	16 mm²
Section de raccordement du conducteur, rigide, min.	2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.	35 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.	2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.	35 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.	2,5 mm²
Section de raccordement du conducteur, souple, max.	35 mm²
Section de raccordement du conducteur, souple, min.	10 mm²
Section de raccordement, semi-rigide, max.	35 mm²
Section de raccordement, semi-rigide, min.	10 mm²
Sens de raccordement	latéralement
Type de raccordement	PUSH IN

Caractéristiques nominales selon CSA

Certificat Nº (CSA)	200039-70089609
Courant gr. B (CSA)	101 A
Courant gr. c (CSA)	101 A
Courant gr. D (CSA)	15 A
Section max. du conducteur (CSA)	2 AWG
Section min. du conducteur (CSA)	12 AWG
Tension Gr B (CSA)	1000 V
Tension Gr C (CSA)	1000 V
Tension Gr D (CSA)	600 V

Généralités

Nombre de pôles	4
Normes	IEC 60947-7-1 IEC 60947-7-2
Plage de température d'utilisation, max.	130 °C
Plage de température d'utilisation, min.	-50 °C
Rail	TS 35
Section de raccordement du conducteur, AWG, max.	AWG 2
Section de raccordement du conducteur, AWG, min.	AWG 12

Caractéristiques nominales

Section nominale	35 mm²
Tension nominale	1 000 V
Tension nominale AC	1 000 V
Tension nominale DC	1 500 V
Courant nominal	125 A
Courant avec conducteur max.	125 A
Normes	IEC 60947-7-1 IEC 60947-7-2
Résistance de passage selon CEI 60947-7-x	0,26 mΩ
Tension de choc nominale	8 kV
Puissance dissipée conformément à CEI 60947-7-x	4 W
Catégorie de surtension	III
Degré de pollution	3

Caractéristiques nominales selon UL

Certificat Nº (cURus)	E60693
Courant Gr B (cURus)	113 A
Courant Gr C (cURus)	113 A
Courant Gr D (cURus)	5 A
Taille du conducteur Câblage d'installation max. (cURus)	2 AWG
Taille du conducteur Câblage d'installation min. (cURus)	12 AWG
Taille du conducteur Câblage d'usine max. (cURus)	2 AWG
Taille du conducteur Câblage d'usine min. (cURus)	12 AWG
Tension Gr B (cURus)	1000 V
Tension Gr C (cURus)	1000 V
Tension Gr D (cURus)	600 V

Téléchargements

Agrément/Certificat/Document de conformité	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103924) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253940) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85615) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74598)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2552120000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2552120000)
Documentation utilisateur	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI A2C 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_106006) [User Manual A2C 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_229207)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)

Classifications

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Agréments

Agréments	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conforme
UL File Number Search	[Site Web UL](LINK/UL_search.html)
Certificat Nº (cURus)	E60693
