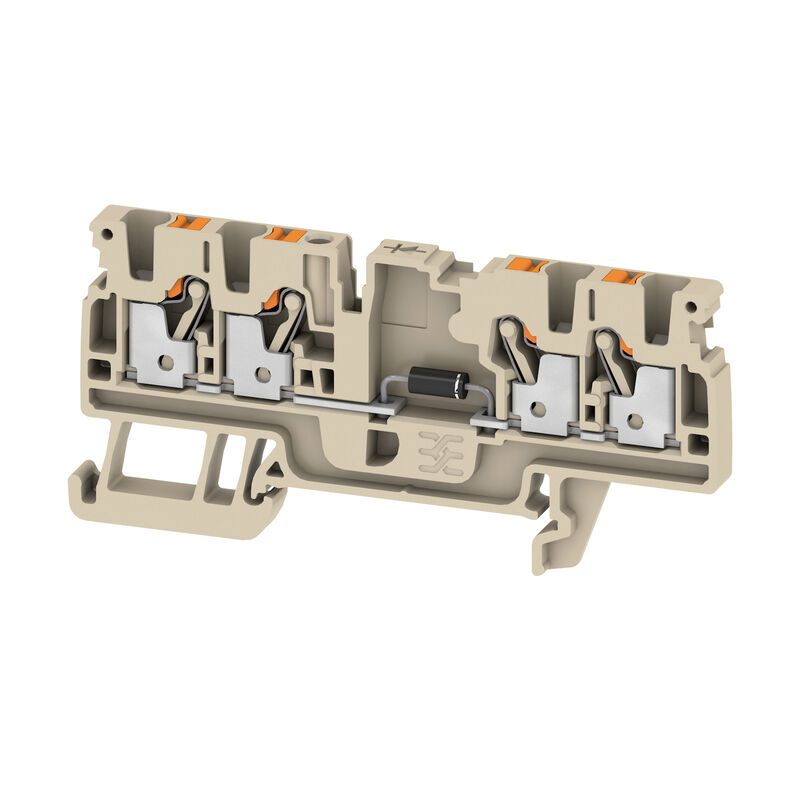

A4C 2.5 EM D2

A4C 2.5 EM D2

Bloc de jonction avec composant, PUSH IN, Beige foncé, 2.5 mm², 500 V, 500 V, Nombre de raccordements: 4, Nombre d'étages: 1, TS 35

Référence produit 3170180000
Fiche technique Engineering support Product documentation Téléchargements de produits
Autres produits de la même gamme 231
Agréments Informations générales de commande Dimensions et poids Températures Caractéristiques des matériaux Caractéristiques du système Autres caractéristiques techniques Composant Raccordement (raccordement nominal) Blocs de jonction à fusibles Généralités Caractéristiques nominales Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)

Informations générales de commande

Version
Bloc de jonction avec composant, PUSH IN, Beige foncé, 2.5 mm², 500 V, 500 V, Nombre de raccordements: 4, Nombre d'étages: 1, TS 35
Référence
3170180000
Type
A4C 2.5 EM D2
GTIN (EAN)
4099987834568
Qté.
50 Pièce

Dimensions et poids

Largeur
5,1 mm
Largeur (pouces)
0,201 inch
Poids net
9,52 g

Températures

Température de stockage
-25 °C...55 °C
Température d'utilisation continue, min.
-60 °C
Température d'utilisation continue, max.
130 °C

Caractéristiques des matériaux

Matériau de base
Wemid
Couleur
Beige foncé
Éléments d'actionnement de couleurs
Orange
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques du système

Flasque de fermeture nécessaire
Oui
Nombre de polarités
1
Nombre d'étages
1
Nombre de points de contact par étage
4
Etages internes pontés
Non
Barrette de liaison équipée
TS 35
Fonction N
Non
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

Côté ouvert
droite
Type de fixation
TS 35
Type de montage
TS 35
Version à l#92épreuve de l#92explosion
Non

Composant

Composant 1
Diode 1N 4007
Courant composant
1 A
Tension composant
1 300 V
Type d'élément
diode
Composants diode
  • Type de diode .:
    1N4007

Raccordement (raccordement nominal)

Calibre selon 60 947-1
A3
Dimension de la lame
0,6 x 3,5 mm
Longueur de dénudage
10 mm
Nombre de raccordements
4
Sens de raccordement
en haut
Type de raccordement
PUSH IN
Type de raccordement 2
PUSH IN

Blocs de jonction à fusibles

Affichage
sans LED

Généralités

Barrette de liaison équipée
TS 35
Normes
Conformément à CEI 60947-7-1

Caractéristiques nominales

Section nominale
2,5 mm²
Tension nominale
500 V
Tension nominale DC
500 V
Courant nominal
0,5 A
Courant avec conducteur max.
0,5 A
Normes
Conformément à CEI 60947-7-1
Puissance dissipée (IEC 60947-7-x)
0,77 W
Catégorie de surtension
III
Degré de pollution
3

Classifications

ETIM 8.0
EC000903
ETIM 9.0
EC000903
ETIM 10.0
EC000903
ECLASS 14.0
27-25-01-14
ECLASS 15.0
27-25-01-14
