Propriétés

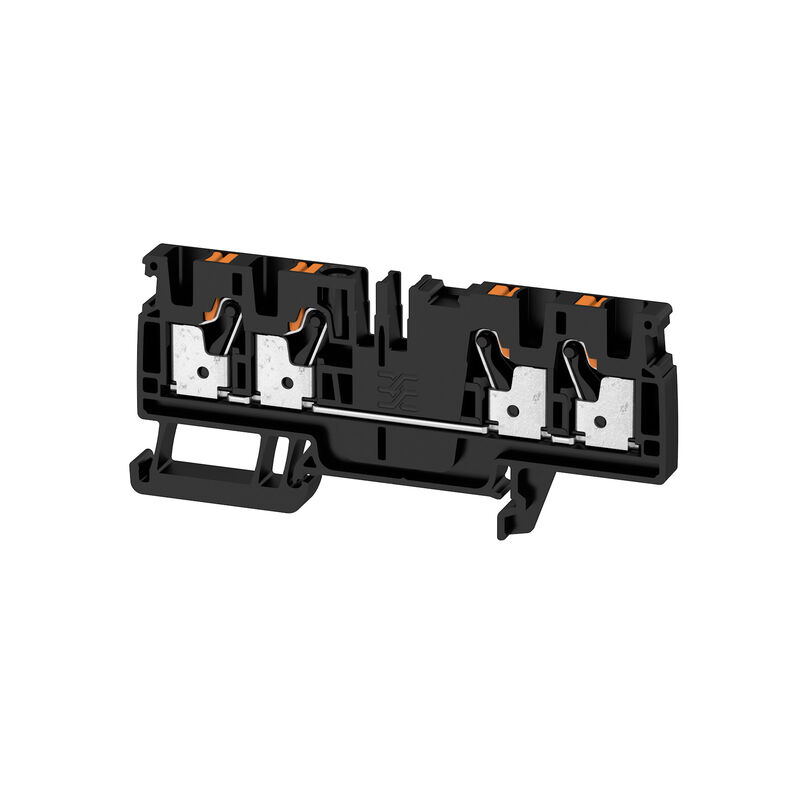

Version | Borne traversante, PUSH IN, 4 mm², 800 V, 32 A, noir |
Référence | 2051660000 |
Type | A4C 4 BK |
GTIN (EAN) | 4050118411737 |
Qté. | 50 Pièce |
Profondeur | 39,5 mm |
Profondeur (pouces) | 1,555 inch |
Profondeur, y compris rail DIN | 40,5 mm |
Hauteur | 87,5 mm |
Hauteur (pouces) | 3,445 inch |
Largeur | 6,1 mm |
Largeur (pouces) | 0,24 inch |
Poids net | 15,06 g |
Température de stockage | -25 °C...55 °C |
Température d'utilisation permanente, min. | -60 °C |
Température d'utilisation permanente, max. | 130 °C |
Statut de conformité RoHS | Conforme sans exemption |
REACH SVHC | No SVHC above 0.1 wt% |
Matériau | Wemid |
Couleur | noir |
Éléments d'actionnement de couleurs | Orange |
Classe d'inflammabilité selon UL 94 | V-0 |
Certificat Nº (ATEX) | TUEV16ATEX7909U |
Certificat Nº (IECEX) | IECEXTUR16.0036U |
Tension max. (ATEX) | 550 V |
Courant (ATEX) | 30 A |
Section max. du conducteur (ATEX) | 4 mm² |
Tension max. (IECEX) | 550 V |
Courant (IECEX) | 30 A |
Section max. du conducteur (IECEX) | 4 mm² |
Identification EN 60079-7 | Ex eb II C Gb |
Plaquette de marquage Ex 2014/34/EU | II 2 G D |
Flasque de fermeture nécessaire | Oui |
Nombre de polarités | 1 |
Nombre d'étages | 1 |
Nombre de points de contact par étage | 4 |
Nombre de potentiels par étage | 1 |
Etages internes pontés | Non |
Raccordement PE | Non |
Rail | TS 35 |
Fonction N | Non |
Fonction PE | Non |
Fonction PEN | Non |
avec ergots d'encliquetage | Non |
Côté ouvert | droite |
enclipsable | Non |
Instruction de montage | Rail profilé |
Type de fixation | monté |
Type de montage | TS 35 |
Version à l#92épreuve de l#92explosion | Oui |
Type de raccordement, autre raccordement | PUSH IN |
Calibre selon 60 947-1 | A4 |
Dimension de la lame | 0,6 x 3,5 mm |
Embouts doubles, max. | 1,5 mm² |
Embouts doubles, min. | 0,5 mm² |
Longueur de dénudage | 12 mm |
Longueur de tube pour embout avec collerette plastique DIN 46228/4 |
|
Longueur de tube pour embout sans collerette plastique DIN 46228/1 |
|
Longueur de tube pour embouts jumeaux |
|
Nombre de raccordements | 4 |
Plage de serrage, max. | 6 mm² |
Plage de serrage, min. | 0,14 mm² |
Section de raccordement du conducteur, AWG, max. | AWG 12 |
Section de raccordement du conducteur, AWG, min. | AWG 26 |
Section de raccordement du conducteur, rigide, max. | 4 mm² |
Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 6 mm² |
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
Section de raccordement du conducteur, souple, max. | 6 mm² |
Section de raccordement du conducteur, souple, min. | 0,5 mm² |
Section de raccordement, semi-rigide, max. | 6 mm² |
Section de raccordement, semi-rigide, min. | 0,5 mm² |
Sens de raccordement | en haut |
Type de raccordement | PUSH IN |
Certificat Nº (CSA) | 200039-70089609 |
Courant gr. B (CSA) | 30 A |
Courant gr. c (CSA) | 30 A |
Courant gr. D (CSA) | 5 A |
Section max. du conducteur (CSA) | 10 AWG |
Section min. du conducteur (CSA) | 26 AWG |
Tension Gr B (CSA) | 600 V |
Tension Gr C (CSA) | 600 V |
Tension Gr D (CSA) | 600 V |
Instruction de montage | Rail profilé |
Normes | IEC 60947-7-1 |
Rail | TS 35 |
Section de raccordement du conducteur, AWG, max. | AWG 12 |
Section de raccordement du conducteur, AWG, min. | AWG 26 |
Section nominale | 4 mm² |
Tension nominale | 800 V |
Tension nominale DC | 800 V |
Courant nominal | 32 A |
Courant avec conducteur max. | 32 A |
Normes | IEC 60947-7-1 |
Résistance de passage selon CEI 60947-7-x | 1 mΩ |
Tension de choc nominale | 8 kV |
Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
Catégorie de surtension | III |
Degré de pollution | 3 |
Certificat Nº (cURus) | E60693 |
Courant Gr B (cURus) | 30 A |
Courant Gr C (cURus) | 30 A |
Courant Gr D (cURus) | 5 A |
Taille du conducteur Câblage d'installation max. (cURus) | 10 AWG |
Taille du conducteur Câblage d'installation min. (cURus) | 26 AWG |
Taille du conducteur Câblage d'usine max. (cURus) | 10 AWG |
Taille du conducteur Câblage d'usine min. (cURus) | 26 AWG |
Tension Gr B (cURus) | 600 V |
Tension Gr C (cURus) | 600 V |
Tension Gr D (cURus) | 600 V |
Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58093)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38663) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89236) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89237) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65847) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2051660000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2051660000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2051660000&norm=0) |
Spécifications appel d'offre |
[Klippon® Connect 2051660000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76003)
[Klippon® Connect 2051660000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76010) |
Documentation utilisateur |
[NTI_A4C 4.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58147)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ALO16](https://mdcop.weidmueller.com/mediadelivery/asset/900_103845) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
Informations de sécurité | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-01 |
ECLASS 14.0 | 27-25-01-01 |
Agréments | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Conforme |
UL File Number Search | [Site Web UL](LINK/UL_search.html) |
Certificat Nº (cURus) | E60693 |
Certificat Nº (cURusEX) | E184763 |
