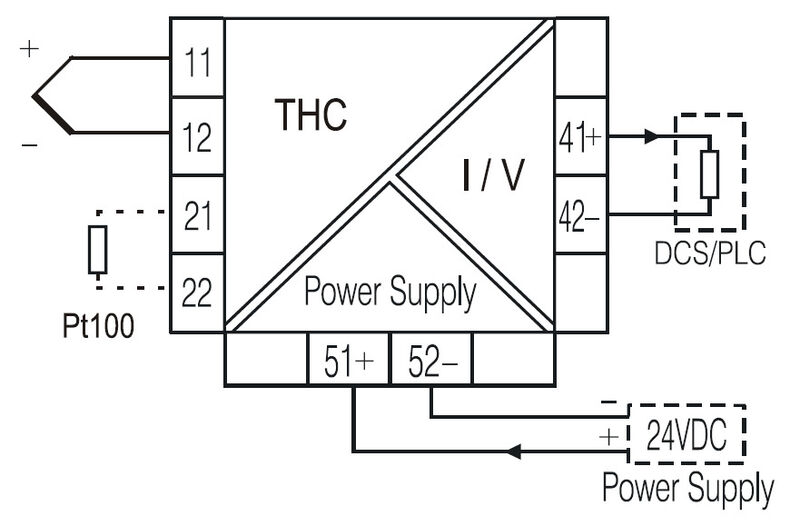

Propriétés
| Version | Convertisseurs de signaux de température, Entrée : Température, thermocouple, Sortie : 0(4)-20 mA |
| Référence | 7760054184 |
| Type | ACT20P-TCI-AO-P |
| GTIN (EAN) | 4064675044581 |
| Qté. | 1 Pièce |
| Poids net | 115 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -20 °C...60 °C |
| Humidité | 5...95 % (sans condensation) |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Capteur | Thermocouple Type T,E,J,K,N,R,S,B |
| Nombre d'entrées | 1 |
| Plage d#92entrée de température |
configurable
T: (-200…+400 °C) E: (-100…+1000 °C) J: (-100…+1200 °C) K: (-180…+1372 °C) N: (-180…+1300 °C) R: (-50…+1760 °C) S: (-50…+1760 °C) B: +100…+1820 °C plage de mesure min. 50 °C (TC) |
| Courant de faible impédance | ≤ 550 Ω |
| Courant de sortie | 0(4)...20 mA |
| Détection de rupture de fil |
Oui
Valeur de sortie : 22 mA |
| Nombre de sorties | 1 |
| Type |
Active
La commande connectée doit être passive |
| Configuration |
Avec le logiciel gratuit ACT20P TOOL PACK
Nécessite un adaptateur de configuration 8978580000 CBX200 USB + 2907490000 ADAPTER CBX200 - MINI USB |
| Consommation de courant | <50 mA @ IOUT = 20 mA |
| Consommation de puissance | Max. 1,2 W |
| Degré de protection | IP20 |
| Isolation galvanique | Triple isolateur |
| Précision | 0,5 °C ⁄ 0,1 % de la valeur finale |
| Rail | TS 35 |
| Réponse à un échelon | ≤1s |
| Tension d'alimentation | 24 V DC ± 20 % |
| Isolation galvanique | Triple isolateur |
| Normes CEM | EN 61326-1 |
| Tension d'essai | 0,3 kV |
| Tension d'isolation | 2 kV entrées / sorties / alimentation |
| Tension de tenue au choc | 4 kV (1,2/50 µs) |
| Tension nominale (texte) | 300 V |
| Type de raccordement | PUSH IN |
| Sections de raccordement, raccordement nominal | 2,5 mm² |
| Plage de serrage, min. | 0,5 mm² |
| Plage de serrage, max. | 2,5 mm² |
| Section de raccordement du conducteur, AWG, min. | AWG 30 |
| Section de raccordement du conducteur, AWG, max. | AWG 14 |
| Agrément/Certificat/Document de conformité | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_291155) |
| Logiciel | [ACT20P TOOL PACK version 2.3](https://mdcop.weidmueller.com/mediadelivery/asset/900_290562) |
| Documentation utilisateur | [instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_290650) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002919 |
| ETIM 7.0 | EC002919 |
| ETIM 8.0 | EC002919 |
| ETIM 9.0 | EC002919 |
| ECLASS 9.0 | 27-21-01-29 |
| ECLASS 9.1 | 27-21-01-29 |
| ECLASS 10.0 | 27-21-01-29 |
| ECLASS 11.0 | 27-21-01-29 |
| ECLASS 12.0 | 27-21-01-29 |
| ECLASS 13.0 | 27-21-01-29 |
| ECLASS 14.0 | 27-21-01-29 |
| Agréments |  |
