Propriétés
| Version | Série A, Equerre de blocage |
| Référence | 3112310000 |

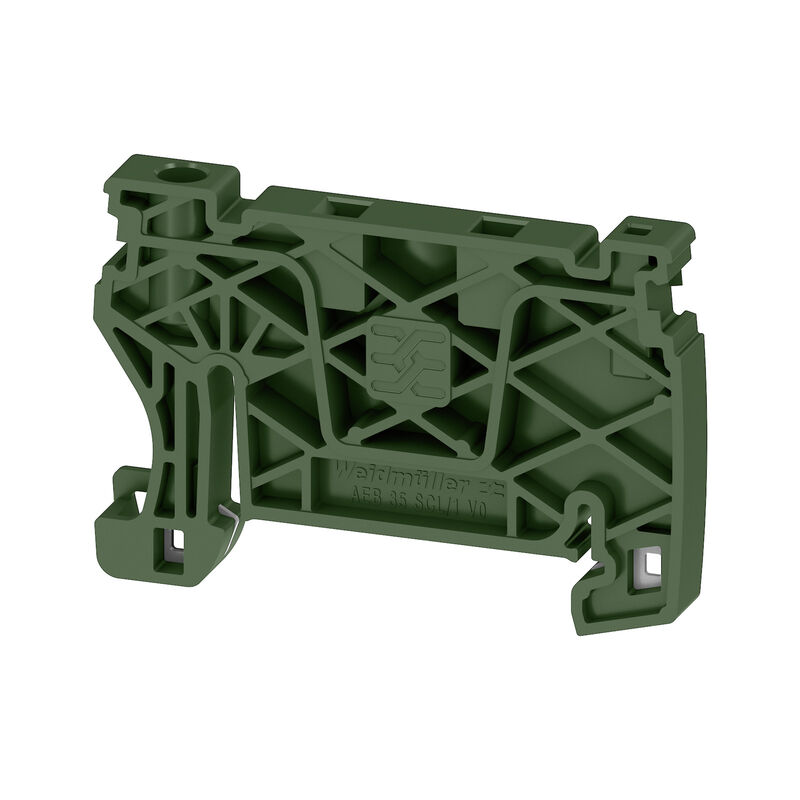

| Type | AEB 35 SCL/1 RM |
| Profondeur | 36,5 mm |
| Profondeur (pouces) | 1,437 inch |
| Profondeur, y compris rail DIN | 37 mm |
| Hauteur | 52,6 mm |
| Hauteur (pouces) | 2,071 inch |
| Largeur | 6 mm |
| Largeur (pouces) | 0,236 inch |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Matériau | Wemid |
| Couleur | noir |
| Version | pour bornes |
| Rail | TS 35 |
| Blocage | sans vis |
| Type de montage | monté |
| Rail | TS 35 |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322816) |
| Catalogue | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC001041 |
| ETIM 7.0 | EC001041 |
| ETIM 8.0 | EC001041 |
| ETIM 9.0 | EC001041 |
| ECLASS 9.0 | 27-14-11-35 |
| ECLASS 9.1 | 27-14-11-35 |
| ECLASS 10.0 | 27-14-11-35 |
| ECLASS 11.0 | 27-14-11-35 |
| ECLASS 12.0 | 27-14-11-35 |
| ECLASS 13.0 | 27-25-03-02 |
| ECLASS 14.0 | 27-25-03-02 |
Accessoires
-
Référence produit:2007160000Conditionnement:600 Pièce
WS, Terminal marker, 8 x 6 mm, Weidmueller, blanc
-
Référence produit:1112930000Conditionnement:12 Pièce
Repère de groupes, Protection, 33.3 x 5 mm, Pas en mm (P): 5.00 WDU 2.5, WEW 35/2, ZEW 35/2, selon demande du client
-
Référence produit:1611930000Conditionnement:20 Pièce
Repères de bornes, Terminal marker, 32 x 7 mm, Pas en mm (P): 5.00 Weidmueller, blanc
-
Référence produit:1046350000Conditionnement:800 Pièce
Dekafix, Terminal marker, 5 x 8 mm, Pas en mm (P): 8.00 Weidmueller, blanc
-
Référence produit:2749610000Conditionnement:1 Pièce
Outils de montage, Largeur de la lame (B): 3.5 mm, longueur de la lame: 100 mm, Epaisseur de la lame (A): 0.6 mm
-
Référence produit:1905950000Conditionnement:420 Pièce
WS, Terminal marker, 10 x 8 mm, Pas en mm (P): 8.00 Weidmueller, blanc
-
Référence produit:1609820000Conditionnement:1000 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, blanc
-
Référence produit:1120450000Conditionnement:48 Pièce
Repère de groupes, Protection, 33.3 x 5 mm, Pas en mm (P): 5.00 WDU 2.5, WEW 35/2, ZEW 35/2, jaune
-
Référence produit:1112910000Conditionnement:48 Pièce
Repère de groupes, Protection, 33.3 x 5 mm, Pas en mm (P): 5.00 WDU 2.5, WEW 35/2, ZEW 35/2, blanc
Est un accessoire de
-
Référence produit:3002320000Conditionnement:50 Pièce
Borne traversante, PUSH IN, 6 mm², 800 V, 41 A, Beige foncé
-
Référence produit:3002330000Conditionnement:50 Pièce
Borne traversante, PUSH IN, 6 mm², 800 V, 41 A, Beige foncé
-
Référence produit:3002290000Conditionnement:50 Pièce
Borne traversante, PUSH IN, 6 mm², 800 V, 41 A, Beige foncé
-
Référence produit:3002300000Conditionnement:50 Pièce
Borne traversante, PUSH IN, 6 mm², 800 V, 41 A, Beige foncé
-
Référence produit:3002340000Conditionnement:50 Pièce
Borne de mise à la terre, PUSH IN, 6 mm², 800 V, Vert/jaune
-
Référence produit:3002280000Conditionnement:50 Pièce
Borne traversante, PUSH IN, 6 mm², 800 V, 41 A, Beige foncé
-
Référence produit:3037500000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, Beige foncé, 10 mm², 57 A, 1000 V, Nombre de raccordements: 2
-
Référence produit:3037510000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, bleu, 10 mm², 57 A, 1000 V, Nombre de raccordements: 2
-
Référence produit:3037540000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, bleu, 10 mm², 57 A, 1000 V, Nombre de raccordements: 3
-
Référence produit:3037530000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, Beige foncé, 10 mm², 57 A, 1000 V, Nombre de raccordements: 3
-
Référence produit:3037390000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, bleu, 6 mm², 41 A, 1000 V, Nombre de raccordements: 2
-
Référence produit:3037440000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, Beige foncé, 6 mm², 41 A, 1000 V, Nombre de raccordements: 4
-
Référence produit:3037380000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, Beige foncé, 6 mm², 41 A, 1000 V, Nombre de raccordements: 2
-
Référence produit:3037450000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, bleu, 6 mm², 41 A, 1000 V, Nombre de raccordements: 4
-
Référence produit:3037410000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, Beige foncé, 6 mm², 41 A, 1000 V, Nombre de raccordements: 3
-
Référence produit:3037420000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, bleu, 6 mm², 41 A, 1000 V, Nombre de raccordements: 3
-
Référence produit:3037430000Conditionnement:50 Pièce
Bloc de jonction de protection, SNAP IN, Vert/jaune, 6 mm², 1000 V, Nombre de raccordements: 3, Nombre d'étages: 1, TS 35, V-0, Wemid
-
Référence produit:3037460000Conditionnement:50 Pièce
Bloc de jonction de protection, SNAP IN, Vert/jaune, 6 mm², 1000 V, Nombre de raccordements: 4, Nombre d'étages: 1, TS 35, V-0, Wemid
-
Référence produit:3037400000Conditionnement:50 Pièce
Bloc de jonction de protection, SNAP IN, Vert/jaune, 6 mm², 1000 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 35, V-0, Wemid
-
Référence produit:3037550000Conditionnement:50 Pièce
Bloc de jonction de protection, SNAP IN, Vert/jaune, 10 mm², 1000 V, Nombre de raccordements: 3, Nombre d'étages: 1, TS 35, V-0, Wemid
-
Référence produit:3037520000Conditionnement:50 Pièce
Bloc de jonction de protection, SNAP IN, Vert/jaune, 10 mm², 1000 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 35, V-0, Wemid
-
Référence produit:3016710000Conditionnement:50 Pièce
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 2
-
Référence produit:2983290000Conditionnement:50 Pièce
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 3
-
Référence produit:2983730000Conditionnement:50 Pièce
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 4
-
Référence produit:2974120000Conditionnement:50 Pièce
Bloc de jonction de test sectionnable, SNAP IN, Orange, 2.5 mm², 20 A, 500 V, Nombre de raccordements: 2, Nombre d'étages: 1
-
Référence produit:3016680000Conditionnement:50 Pièce
Bloc de jonction de test sectionnable, SNAP IN, Beige foncé, 2.5 mm², 24 A, 500 V, Nombre de raccordements: 2, Nombre d'étages: 1
-
Référence produit:2983280000Conditionnement:50 Pièce
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 3
-
Référence produit:2983740000Conditionnement:50 Pièce
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 4
-
Référence produit:2974150000Conditionnement:50 Pièce
Bloc de jonction de test sectionnable, SNAP IN, bleu, 2.5 mm², 20 A, 500 V, Nombre de raccordements: 3, Nombre d'étages: 1
-
Référence produit:3016700000Conditionnement:50 Pièce
Bloc de jonction de test sectionnable, SNAP IN, Beige foncé, 2.5 mm², 20 A, 500 V, Nombre de raccordements: 4, Nombre d'étages: 1
-
Référence produit:2974140000Conditionnement:50 Pièce
Bloc de jonction de test sectionnable, SNAP IN, Orange, 2.5 mm², 20 A, 500 V, Nombre de raccordements: 3, Nombre d'étages: 1
-
Référence produit:2983270000Conditionnement:50 Pièce
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 2
-
Référence produit:2974160000Conditionnement:50 Pièce
Bloc de jonction de test sectionnable, SNAP IN, Orange, 2.5 mm², 20 A, 500 V, Nombre de raccordements: 4, Nombre d'étages: 1
-
Référence produit:3016730000Conditionnement:50 Pièce
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 3
-
Référence produit:2974130000Conditionnement:50 Pièce
Bloc de jonction de test sectionnable, SNAP IN, bleu, 2.5 mm², 20 A, 500 V, Nombre de raccordements: 2, Nombre d'étages: 1
-
Référence produit:2974170000Conditionnement:50 Pièce
Bloc de jonction de test sectionnable, SNAP IN, bleu, 2.5 mm², 20 A, 500 V, Nombre de raccordements: 4, Nombre d'étages: 1
-
Référence produit:2983260000Conditionnement:50 Pièce
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 2
-
Référence produit:3016740000Conditionnement:50 Pièce
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 4
-
Référence produit:3037570000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, bleu, 16 mm², 76 A, 1000 V, Nombre de raccordements: 2
-
Référence produit:3037560000Conditionnement:50 Pièce
Bloc de jonction traversant, SNAP IN, Beige foncé, 16 mm², 76 A, 1000 V, Nombre de raccordements: 2
-
Référence produit:2996020000Conditionnement:50 Pièce
Bloc de jonction à fusible, PUSH IN, 6 mm², 500 V, 10 A, noir
