AL3C 4 PE
AL3C 4 PE
Anschlussbild

AL3C 4 PE

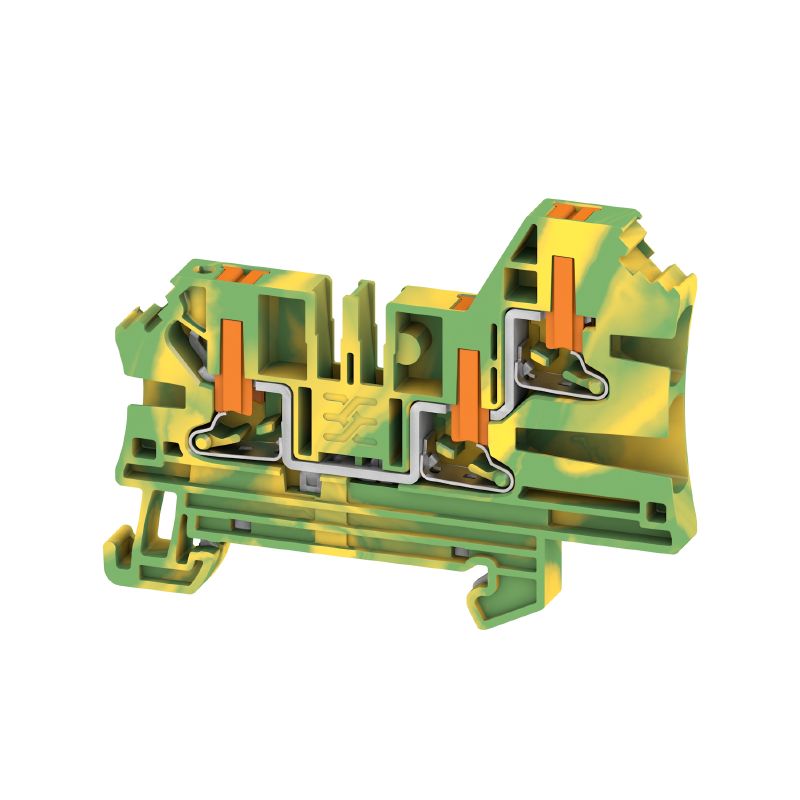

PE terminal, PUSH IN, Green/yellow, 4 mm², 1000 V, Number of connections: 3, Number of levels: 1, TS 35, V-0, Wemid

Art.-Nr. 2847750000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 61 Verwandte Artikel 1056
Zulassungen General ordering data Dimensions and weights Temperaturen Umweltanforderungen Material data Rating data IECEx/ATEX Systemkennwerte Additional technical data Conductors for clamping (additional connection) Klämbara ledare (Märkanslutning) Märkdata enligt CSA General Rating data Märkdata enligt UL Klassifikationen

Zulassungen

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

General ordering data

Версия
PE terminal, PUSH IN, Green/yellow, 4 mm², 1000 V, Number of connections: 3, Number of levels: 1, TS 35, V-0, Wemid
Заказ №
2847750000
Тип
AL3C 4 PE
GTIN (EAN)
4064675457299
Förp.
50 Stück

Dimensions and weights

Глубина
52,5 mm
Tiefe (inch)
2,067 inch
Высота
71,5 mm
Höhe (inch)
2,815 inch
Ширина
6,1 mm
Breite (inch)
0,24 inch
Nettovikt
14,598 g

Temperaturen

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-60 °C…85 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

Состояние соответствия RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Produktens koldioxidavtryck
  • Von der Wiege bis zum Werkstor:
    0.109 kg CO2 eq.

Material data

Grundläggande material
Wemid
Färgkod
grün / gelb
Färg manöverelement
orange
Brännbarhetsklass enligt UL 94
V-0

Rating data IECEx/ATEX

Certifikat nr. (ATEX)
.
Certifikat nr. (IECEX)
.
Ledararea max. (ATEX)
6 mm²
Ledararea max. (IECEX)
6 mm²

Systemkennwerte

Ändplatta krävs
Ja
Antal potentialer
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
3
Antal potentialer per våning
1
Nivåer internt överkopplade
Nein
PE-anslutning
Ja
Montageskena obestyckad
TS 35
N-Funktion
Nein
PE-Funktion
Ja
PEN-Funktion
Nein

Additional technical data

explosionstestat utförande
Yes
Montagesätt
Snap-on
Monteringstyp
TS 35
rastbar
Yes
Öppna sidor
right

Conductors for clamping (additional connection)

Тип соединения, дополнительное соединение
PUSH IN

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,14 mm²
Anslutningsarea, flertrådig, max.
4 mm²
Anslutningsarea, flertrådig, min.
0,14 mm²
Ledararea, entrådig, max.
6 mm²
Ledararea, entrådig, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
4 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
4 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, fintrådig, max.
6 mm²
Tvilling-ändhylsa, max.
1,5 mm²
Tvilling-ändhylsa, min.
0,5 mm²
Вид соединения
PUSH IN
Диапазон зажима, макс.
6 mm²
Диапазон зажима, мин.
0,14 mm²
Длина зачистки изоляции
12 mm
Калибровая пробка согласно 60 947-1
A4
Количество соединений
3
Направление соединения
on side
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Размер лезвия
0.6 x 3.5 mm

Märkdata enligt CSA

Certifikat nr. (CSA)
227442-80177078
Ledararea max. (CSA)
10 AWG
Ledararea min. (CSA)
24 AWG

General

Нормы
IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Укомплектованная монтажная рейка
TS 35

Rating data

Märkarea
4 mm²
Märkspänning till grannklämman
1 000 V
Märkspänning DC
1 000 V
Normer
IEC 60947-7-2
Durchgangswiderstand gemäß IEC 60947-7-x
1 mΩ
Märkstötspänning
8 kV
Märkstötspänning till grannklämman
8 kV
Förlusteffekt enligt IEC 60947-7-x
0 W
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
10 AWG
Ledarstorlek Factory wiring min (cURus)
24 AWG
Ledarstorlek Field wiring max (cURus)
10 AWG
Ledarstorlek Field wiring min (cURus)
24 AWG

Klassifikationen

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
