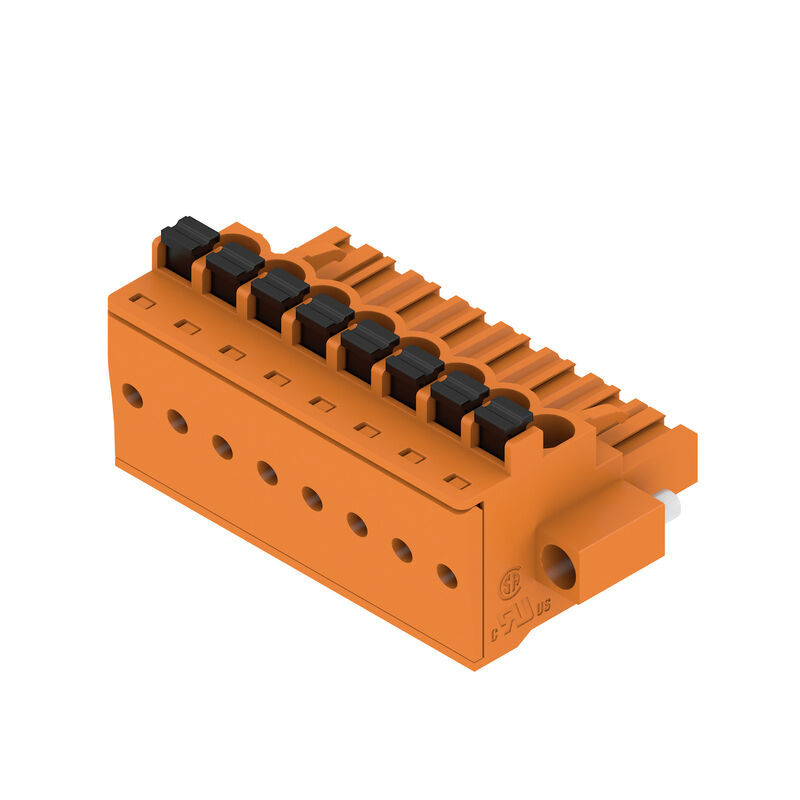

Illustration du produit
BLF 5.00HC/08/90F SN OR BX

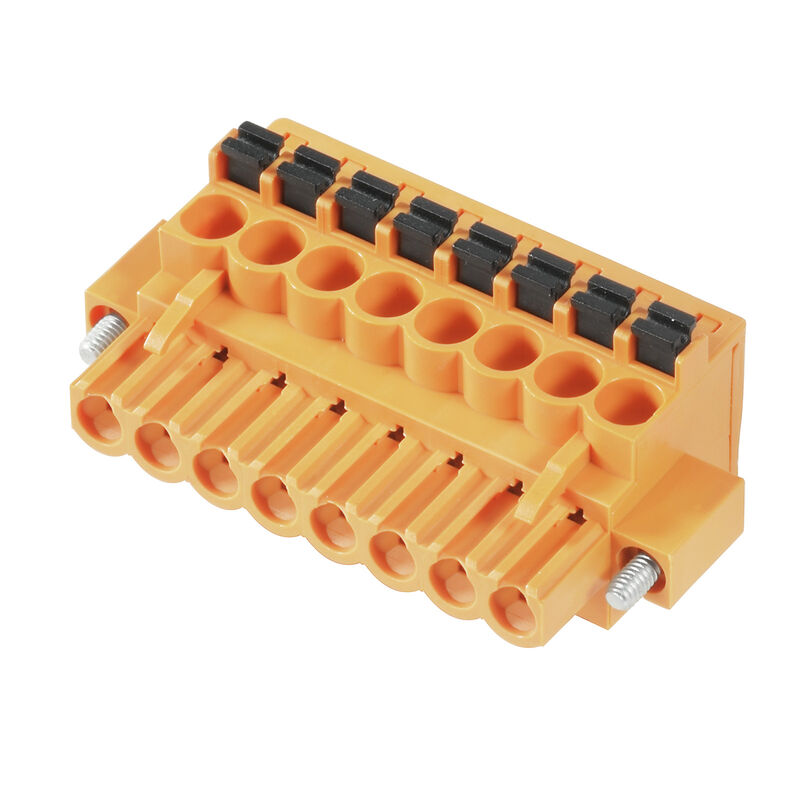

Illustration du produit
BLF 5.00HC/08/90F SN OR BX
Dimensional drawing
BLF 5.00HC/08/90F SN OR BX
Avantages produit
Uncompromising functionality
High vibration resistance
BLF 5.00HC/08/90F SN OR BX
Avantages produit
Solid PUSH IN contact
Safe and durable
BLF 5.00HC/08/90F SN OR BX
Avantages produit
Cost-effective wiring
Quick and intuitive operation
BLF 5.00HC/08/90F SN OR BX
Avantages produit
Wide clamping range
Tool-free wire connection

BLF 5.00HC/08/90F SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 5.00 mm, Nombre de pôles: 8, 90°, PUSH IN avec actionneur, Plage de serrage, max. : 3.31 mm², Boîte

Référence produit 1980700000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Pièces opposées 4 Autres produits de la même gamme 26
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Illustrations du produit Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 5.00 mm, Nombre de pôles: 8, 90°, PUSH IN avec actionneur, Plage de serrage, max. : 3.31 mm², Boîte
Référence
1980700000
Type
BLF 5.00HC/08/90F SN OR BX
GTIN (EAN)
4032248675852
Qté.
36  Pièce
Indices de produit
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Emballage
Boîte

Dimensions et poids

Profondeur
26,2  mm
Profondeur (pouces)
1,031  inch
Hauteur
20,8  mm
Hauteur (pouces)
0,819  inch
Largeur
49,8  mm
Largeur (pouces)
1,961  inch
Poids net
16,475  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Paramètres système

Famille de produits
OMNIMATE Signal - série BL/SL 5.00
Type de raccordement
Raccordement installation
Technique de raccordement de conducteurs
PUSH IN avec actionneur
Pas en mm (P)
5  mm
Pas en pouces (P)
0,197  "
Orientation de la sortie du conducteur
90°
Nombre de pôles
8
L1 en mm
35  mm
L1 en pouce
1,379  "
Nombre de séries
1
Nombre de pôles
1
Section nominale
2,5  mm²
Protection au toucher selon DIN VDE 57 106
protection appui de la main
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
Résistance de passage
≤5 mΩ
Codable
Oui
Longueur de dénudage
10  mm
Lame de tournevis
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
7  N
Force d'extraction/pôle, max.
5,5  N
Couple de serrage
  • Type de couple:
    Bride vissée
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Données des matériaux

Matériau isolant
PBT
Couleur
Orange
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Structure en couches du contact mâle
4...8 µm Sn étamé à chaud
Température de stockage, min.
-40  °C
Température de stockage, max.
70  °C
Température de fonctionnement , min.
-50  °C
Température de fonctionnement , max.
100  °C
Plage de température montage, min.
-30  °C
Plage de température montage, max.
100  °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,13  mm²
Plage de serrage, max.
3,31  mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 12
Rigide, min. H05(07) V-U
0,2  mm²
Rigide, max. H05(07) V-U
2,5  mm²
souple, min. H05(07) V-K
0,2  mm²
souple, max. H05(07) V-K
2,5  mm²
avec embout isolé DIN 46 228/4, min.
0,25  mm²
avec embout isolé DIN 46 228/4, max.
2,5  mm²
avec embout, DIN 46228 pt 1, min.
0,25  mm²
avec embout selon DIN 46 228/1, max.
2,5  mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,8 mm x 2,0 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025870000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004050000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025860000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0542500000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9019100000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0282800000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0186500000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0635100000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      2,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004080000
Texte de réference
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
24  A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
19  A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
21  A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16,5  A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400  V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320  V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250  V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4  kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4  kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4  kV
Tenue aux courants de faible durée
3 x 1s mit 120 A

Données nominales selon CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
300  V
Tension nominale (groupe d'utilisation D / CSA)
300  V
Courant nominal (groupe d'utilisation B / CSA)
10  A
Courant nominal (groupe d'utilisation D / CSA)
10  A
Section de raccordement de câble AWG, min.
AWG 12
Section de raccordement de câble AWG, max.
AWG 26
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300  V
Tension nominale (groupe d'utilisation D / UL 1059)
300  V
Courant nominal (groupe d'utilisation B / UL 1059)
18,5  A
Courant nominal (groupe d'utilisation D / UL 1059)
10  A
Section de raccordement de câble AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 12
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Boîte
Longueur VPE
348  mm
Largeur VPE
136  mm
Hauteur VPE
33  mm

Contrôles de type

Test : durabilité des marquages
  • Norme:
    CEI 61984 section 6.2 et 7.3.2 / 10.08 en se calquant sur CEI 60068-2-70 / 12.95
  • Test:
    marque d'origine, identification du type, pas, type de matériau, date horloge
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Test : mauvais engagement (non-interchangeabilité)
  • Norme:
    CEI 61984 section 6.3 et 6.9.1 / 10.08, IEC 60512-13-5 / 02.06
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test : section à fixer
  • Norme:
    CEI 60999-1 section 7 et 9.1 / 11.99, CEI 60947-1 section 8.2.4.5.1 / 06.07
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Norme:
    CEI 60999-1 section 9.4 / 11.99
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    0,7 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U2.5
    • Type de conducteur et section du conducteur:
      H07V-K2.5
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Test de décrochage
  • Norme:
    CEI 60999-1 section 9.5 / 11.99
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥50 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U2.5
    • Type de conducteur et section du conducteur:
      H07V-K2.5
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Forme de sertissage « A » pour embouts avec pince à sertir PZ 6/5 recommandée.
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Illustrations du produit

Légende 06
Uncompromising functionality
High vibration resistance

Classifications

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
