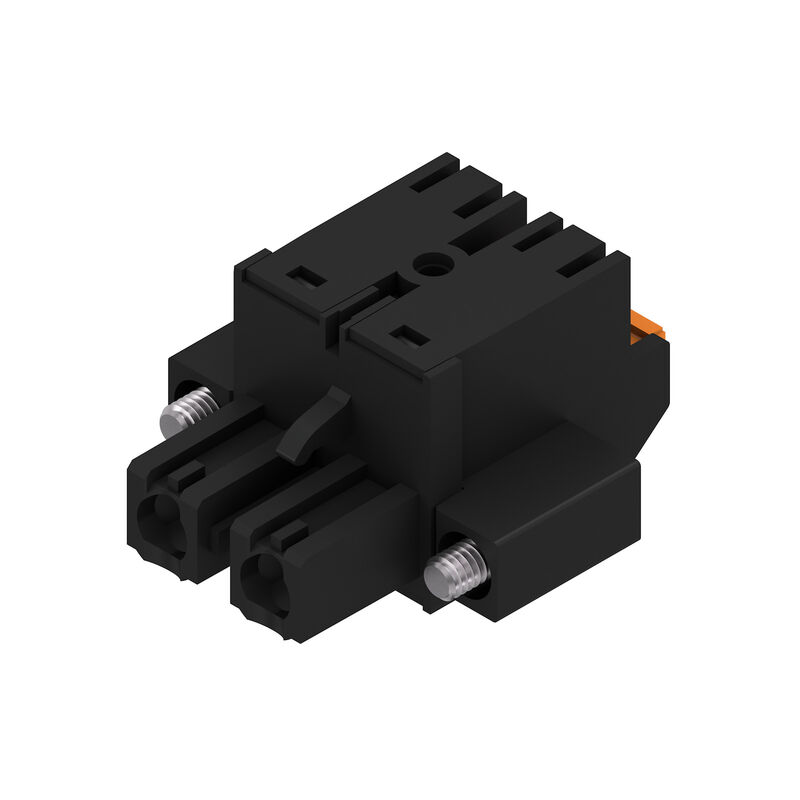

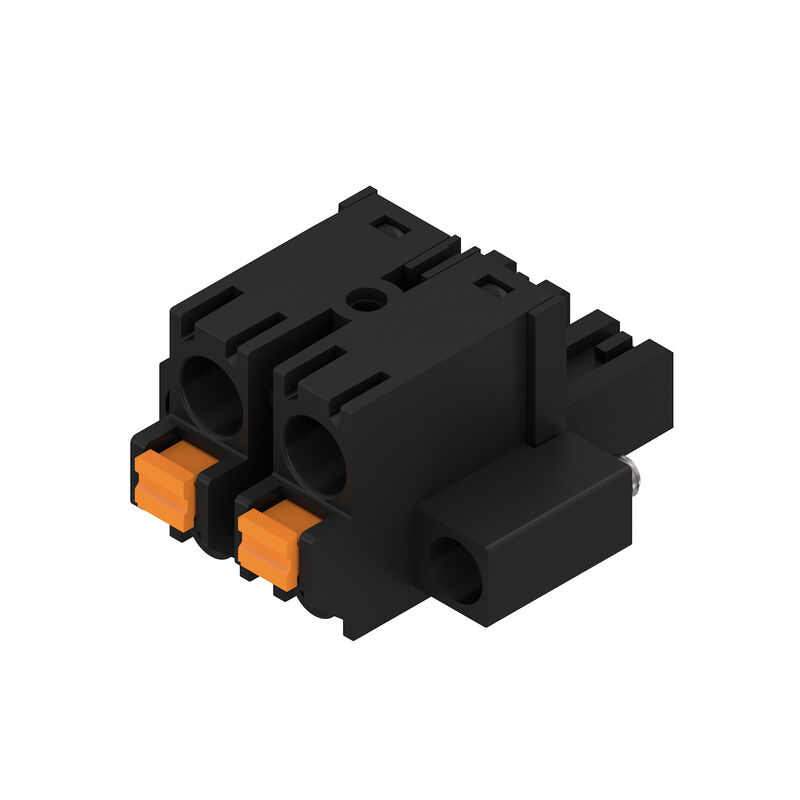

BLF 7.62HP/02/180F SN BK BX

Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 2, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 2.5 mm², Boîte

Référence produit 1043910000

Propriétés

Informations générales de commande

Version	Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 2, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 2.5 mm², Boîte
Référence	1043910000
Type	BLF 7.62HP/02/180F SN BK BX
GTIN (EAN)	4032248775453
Qté.	72 Pièce
Indices de produit	IEC: 1000 V / 29 A / 0.5 - 2.5 mm² UL: 600 V / 20 A / AWG 20 - AWG 12
Emballage	Boîte

Dimensions et poids

Profondeur	28,1 mm
Profondeur (pouces)	1,106 inch
Hauteur	15,1 mm
Hauteur (pouces)	0,594 inch
Largeur	24,22 mm
Largeur (pouces)	0,954 inch
Poids net	5,96 g

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Paramètres système

Famille de produits	OMNIMATE Power - série BL/SL 7.62HP
Type de raccordement	Raccordement installation
Technique de raccordement de conducteurs	PUSH IN avec actionneur
Pas en mm (P)	7,62 mm
Pas en pouces (P)	0,3 "
Orientation de la sortie du conducteur	180°
Nombre de pôles	2
L1 en mm	7,62 mm
L1 en pouce	0,3 "
Nombre de séries	1
Nombre de pôles	1
Section nominale	2,5 mm²
Protection au toucher selon DIN VDE 57 106	protection doigt
Protection au toucher selon DIN VDE 0470	IP 20
Degré de protection	IP20
Codable	Oui
Longueur de dénudage	10 mm
Couple de serrage pour bride vissée, min.	0,15 Nm
Couple de serrage pour bride vissée, max.	0,25 Nm
Lame de tournevis	0,6 x 3,5
Cycles d'enfichage	25
Force d'enfichage/pôle, max.	8,5 N
Force d'extraction/pôle, max.	6 N

Données des matériaux

Matériau isolant	PBT
Couleur	noir
Tableau des couleurs (similaire)	RAL 9011
Groupe de matériaux isolants	IIIa
Indice de Poursuite Comparatif (CTI)	≥ 200
Tenue d’isolation	≥ 10⁸ Ω
Classe d'inflammabilité selon UL 94	V-0
Matériau des contacts	Alliage de cuivre
Surface du contact	étamé
Structure en couches du contact mâle	4...8 µm Sn étamé à chaud
Température de stockage, min.	-40 °C
Température de stockage, max.	70 °C
Température de fonctionnement , min.	-50 °C
Température de fonctionnement , max.	100 °C
Plage de température montage, min.	-25 °C
Plage de température montage, max.	100 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.	0,08 mm²
Plage de serrage, max.	2,5 mm²
Section de raccordement du conducteur, AWG, min.	AWG 20
Section de raccordement du conducteur, AWG, max.	AWG 12
Rigide, min. H05(07) V-U	0,5 mm²
Rigide, max. H05(07) V-U	1,5 mm²
souple, min. H05(07) V-K	0,5 mm²
souple, max. H05(07) V-K	2,5 mm²
avec embout isolé DIN 46 228/4, min.	0,5 mm²
avec embout isolé DIN 46 228/4, max.	2,5 mm²
avec embout, DIN 46228 pt 1, min.	0,5 mm²
avec embout selon DIN 46 228/1, max.	2,5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø	2,8 mm x 2,0 mm
Raccordement	Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,5 mm² Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 9025870000 Longueur de dénudage: nominal: 10 mm Embout recommandé: 9004050000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,75 mm² Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 9025860000 Longueur de dénudage: nominal: 10 mm Embout recommandé: 0542500000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1 mm² Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 9019100000 Longueur de dénudage: nominal: 10 mm Embout recommandé: 0282800000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1,5 mm² Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 0186500000 Longueur de dénudage: nominal: 12 mm Embout recommandé: 0635100000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 2,5 mm² Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 9004080000
Texte de réference	Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P) Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme	IEC 60664-1 IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)	29 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)	24 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)	23,8 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)	23 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	630 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	6 kV
Tenue aux courants de faible durée	3 x 1s mit 180 A
Espace libre, min.	11,4 mm
Ligne de fuite, min.	11,4 mm

Données nominales selon CSA

Institut (CSA)	CSA
Certificat Nº (CSA)	200039-1121690
Tension nominale (groupe d'utilisation B / CSA)	600 V
Tension nominale (groupe d'utilisation C / CSA)	600 V
Tension nominale (groupe d'utilisation D / CSA)	600 V
Courant nominal (groupe d'utilisation B / CSA)	20 A
Courant nominal (groupe d'utilisation C / CSA)	20 A
Courant nominal (groupe d'utilisation D / CSA)	5 A
Section de raccordement de câble AWG, min.	AWG 20
Section de raccordement de câble AWG, max.	AWG 12
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)	CURUS
Certificat Nº (cURus)	E60693
Tension nominale (groupe d'utilisation B / UL 1059)	600 V
Tension nominale (groupe d'utilisation C / UL 1059)	600 V
Tension nominale (groupe d'utilisation D / UL 1059)	600 V
Courant nominal (groupe d'utilisation B / UL 1059)	20 A
Courant nominal (groupe d'utilisation C / UL 1059)	20 A
Courant nominal (groupe d'utilisation D / UL 1059)	5 A
Section de raccordement de câble AWG, min.	AWG 20
Section de raccordement de câble AWG, max.	AWG 12
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage	Boîte
Longueur VPE	351 mm
Largeur VPE	143 mm
Hauteur VPE	38 mm

Contrôles de type

Test : durabilité des marquages	Norme: DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96 Test: marque d'origine, identification du type, pas, type de matériau, date horloge Évaluation: disponible Test: longévité Évaluation: réussite
Test : mauvais engagement (non-interchangeabilité)	Norme: DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08 Test: tourné à 180° avec éléments de codage Évaluation: réussite Test: Tourné à 180 sans éléments de codage Évaluation: réussite
Test : section à fixer	Norme: DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 04.08 Type de conducteur: Type de conducteur et section du conducteur: rigide 0,5 mm² Type de conducteur et section du conducteur: semi-rigide 0,5 mm² Type de conducteur et section du conducteur: rigide 2,5 mm² Type de conducteur et section du conducteur: semi-rigide 2,5 mm² Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Type de conducteur et section du conducteur: AWG 14/1 Type de conducteur et section du conducteur: AWG 12/19 Évaluation: réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs	Norme: DIN EN 60999-1 section 9.4 / 12.00 Exigence: 0,3 kg Type de conducteur: Type de conducteur et section du conducteur: H05V-U0.5 Type de conducteur et section du conducteur: H05V-K0.5 Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Évaluation: réussite Exigence: 0,7 kg Type de conducteur: Type de conducteur et section du conducteur: H07V-U2.5 Type de conducteur et section du conducteur: H07V-K2.5 Type de conducteur et section du conducteur: AWG 14/1 Évaluation: réussite Exigence: 0,9 kg Type de conducteur: Type de conducteur et section du conducteur: AWG 12/19 Évaluation: réussite
Test de décrochage	Norme: DIN EN 60999-1 section 9.5 / 12.00 Exigence: ≥20 N Type de conducteur: Type de conducteur et section du conducteur: H05V-U0.5 Type de conducteur et section du conducteur: H05V-K0.5 Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Évaluation: réussite Exigence: ≥50 N Type de conducteur: Type de conducteur et section du conducteur: H07V-U2.5 Type de conducteur et section du conducteur: H07V-K2.5 Type de conducteur et section du conducteur: AWG 14/1 Évaluation: réussite Exigence: ≥60 N Type de conducteur: Type de conducteur et section du conducteur: AWG 12/19 Évaluation: réussite

Note importante

Conformité IPC

Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Remarques

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Forme de sertissage « A » pour embouts avec pince à sertir PZ 6/5 recommandée.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
