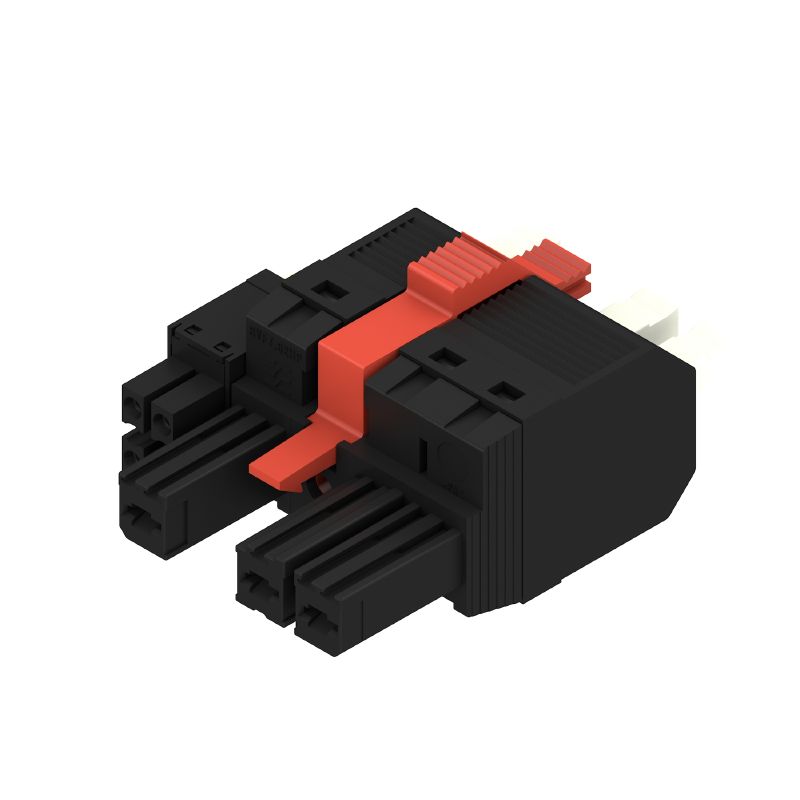

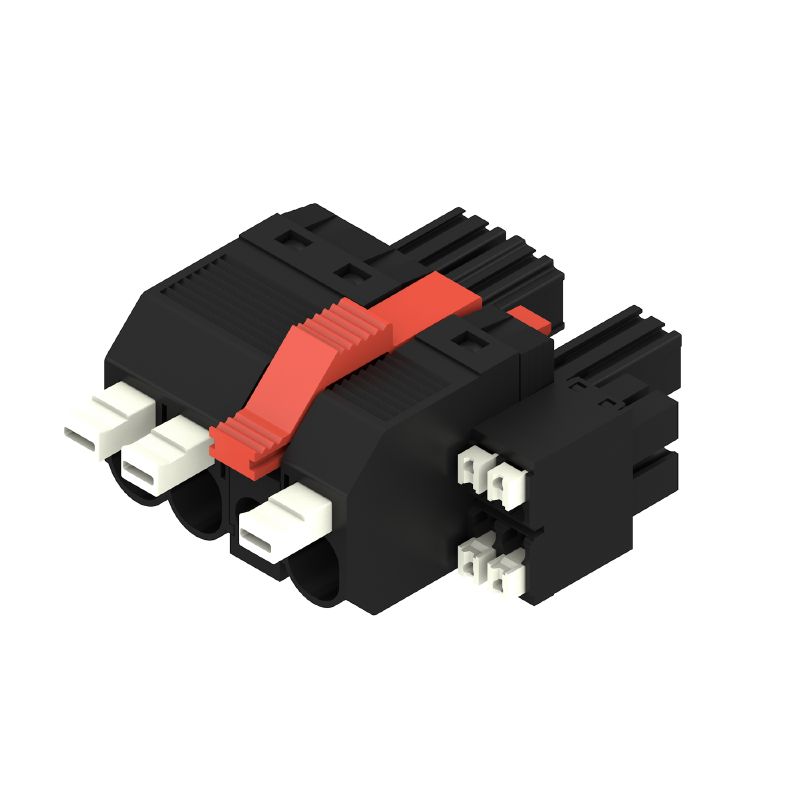

BVFL 7.62HP/03/180MF3 BCF/04R SN BK BX
Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 3, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 6 mm², Boîte
Référence produit
2549460000
Propriétés
| Version | Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 3, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 6 mm², Boîte |
| Référence | 2549460000 |
| Type | BVFL 7.62HP/03/180MF3 BCF/04R SN BK BX |
| GTIN (EAN) | 4050118558890 |
| Qté. | 48 Pièce |
| Indices de produit |
IEC: 1000 V / 38 A / 0.5 - 6 mm² UL: 600 V / 35 A / AWG 24 - AWG 8 |
| Emballage | Boîte |
| Poids net | 22,503 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famille de produits | OMNIMATE Power - série BV/SV 7.62HP |
| Type de raccordement | Raccordement installation |
| Technique de raccordement de conducteurs | PUSH IN avec actionneur |
| Pas en mm (P) | 7,62 mm |
| Pas en pouces (P) | 0,3 " |
| Orientation de la sortie du conducteur | 180° |
| Nombre de pôles | 3 |
| L1 en mm | 22,86 mm |
| L1 en pouce | 0,9 " |
| L2 en mm | 3,81 mm |
| L2 en pouces | 0,15 " |
| Nombre de pôles | 1 |
| Section nominale | 6 mm² |
| Protection au toucher selon DIN VDE 57 106 | protection doigt |
| Protection au toucher selon DIN VDE 0470 | IP 20 |
| Résistance de passage | 4,50 mΩ |
| Codable | Oui |
| Longueur de dénudage | 12 mm |
| Lame de tournevis | 0,6 x 3,5 |
| Cycles d'enfichage | 25 |
| Matériau isolant | PA GF |
| Couleur | noir |
| Tableau des couleurs (similaire) | RAL 9011 |
| Groupe de matériaux isolants | II |
| Indice de Poursuite Comparatif (CTI) | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | étamé |
| Structure en couches du contact mâle | 6...8 µm Sn brillant |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 70 °C |
| Température de fonctionnement , min. | -50 °C |
| Température de fonctionnement , max. | 125 °C |
| Plage de température montage, min. | -25 °C |
| Plage de température montage, max. | 125 °C |
| Plage de serrage, min. | 0,5 mm² |
| Plage de serrage, max. | 6 mm² |
| Rigide, min. H05(07) V-U | 0,5 mm² |
| Rigide, max. H05(07) V-U | 6 mm² |
| souple, min. H05(07) V-K | 0,5 mm² |
| souple, max. H05(07) V-K | 6 mm² |
| avec embout isolé DIN 46 228/4, min. | 0,5 mm² |
| avec embout isolé DIN 46 228/4, max. | 6 mm² |
| avec embout, DIN 46228 pt 1, min. | 0,5 mm² |
| avec embout selon DIN 46 228/1, max. | 6 mm² |
| Raccordement |
|
| Texte de réference |
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale. |
| testé selon la norme |
IEC 60664-1
IEC 61984 |
| Courant nominal, nombre de pôles min. (Tu = 20 °C) | 38 A |
| Courant nominal, nombre de pôles max. (Tu = 20 °C) | 38 A |
| Courant nominal, nombre de pôles min. (Tu = 40 °C) | 34 A |
| Courant nominal, nombre de pôles max. (Tu = 40 °C) | 34 A |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 1 000 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 1 000 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 800 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 6 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 8 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 8 kV |
| Tenue aux courants de faible durée | 3 x 1s mit 420 A |
| Espace libre, min. | 10,4 mm |
| Ligne de fuite, min. | 12,7 mm |
| Institut (cURus) | CURUS |
| Certificat Nº (cURus) | E60693 |
| Tension nominale (groupe d'utilisation B / UL 1059) | 600 V |
| Tension nominale (groupe d'utilisation C / UL 1059) | 600 V |
| Tension nominale (groupe d'utilisation D / UL 1059) | 600 V |
| Courant nominal (groupe d'utilisation B / UL 1059) | 35 A |
| Courant nominal (groupe d'utilisation C / UL 1059) | 35 A |
| Courant nominal (groupe d'utilisation D / UL 1059) | 5 A |
| Section de raccordement de câble AWG, min. | AWG 24 |
| Section de raccordement de câble AWG, max. | AWG 8 |
| Référence aux valeurs approuvées | Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément. |
| Emballage | Boîte |
| Longueur VPE | 338 mm |
| Largeur VPE | 130 mm |
| Hauteur VPE | 54 mm |
| Pas en mm (Signal) | 3.81 mm |
| Pas en pouces (Signal) | 0.15 inch |
| Nombre de pôles (Signal) | 4 |
| L2 en mm | 3,81 mm |
| L2 en pouces | 0,15 " |
| Nombre de rangées (Signal) | 2 |
| Matériau des contacts (Signal) | CuMg |
| Surface du contact (Signal) | étamé |
| Structure en couches du contact mâle (Signal) | 1-3 µ Ni / 4-8 µ Sn |
| Tension nominale pour classe de surtension / degré de pollution niveau II/2 (Signal) | 400 V |
| Tension nominale pour classe de surtension / degré de pollution niveau III/2 (Signal) | 320 V |
| Tension nominale pour classe de surtension / degré de pollution niveau III/3 (Signal) | 200 V |
| Tension de choc nominale pour classe de surtension / degré de pollution niveau II/2 (Signal) | 4 kV |
| Tension de choc nominale pour classe de surtension / degré de pollution niveau III/2 (Signal) | 4 kV |
| Tension de choc nominale pour classe de surtension / degré de pollution niveau III/3 (Signal) | 4 kV |
| Résistance courant de crête (Signal) | 3 x 1s mit 80 A |
| Tension nominale (groupe d'utilisation B / CSA) (Signal) | 300 V |
| Tension nominale (groupe d'utilisation C / CSA) (Signal) | 50 V |
| Tension nominale (groupe d'utilisation D / CSA) (Signal) | 300 V |
| Courant nominal (groupe d'utilisation B / CSA) (Signal) | 9 A |
| Courant nominal (groupe d'utilisation C / CSA) (Signal) | 9 A |
| Courant nominal (groupe d'utilisation D / CSA) (Signal) | 9 A |
| Section des conducteurs AWG (Signal) | AWG 24...AWG 16 |
| Tension nominale (groupe d'utilisation B / UL 1059) (Signal) | 300 V |
| Tension nominale (groupe d'utilisation C / UL 1059) (Signal) | 50 V |
| Tension nominale (groupe d'utilisation D / UL 1059) (Signal) | 300 V |
| Courant nominal (groupe d'utilisation B / UL 1059) (Signal) | 5 A |
| Courant nominal (groupe d'utilisation C / UL 1059) (Signal) | 5 A |
| Courant nominal (groupe d'utilisation D / UL 1059) (Signal) | 5 A |
| Section du connecteur (Signal) | AWG 26...AWG 16 |
| Plage de raccordement, raccordement nominal | 0.5...10 mm² |
| Plage de raccordement, raccordement nominal | 0.2...1.5 mm² |
| Section du connecteur AWG | AWG 24...AWG 8 |
| Section du connecteur AWG | AWG 26...AWG 16 |
| rigide, H05(07) V-U | 0.5...10 mm² |
| rigide, H05(07) V-U | 0.14...1.5 mm² |
| souple, H05(07) V-K | 0.5...6 mm² |
| souple, H05(07) V-K | 0.14...1.5 mm² |
| avec embout à collier, DIN 46 228/4 | 0.5...6 mm² |
| avec embout à collier, DIN 46 228/4 | 0.25...1.5 mm² |
| avec embout, selon DIN 46 228/1 | 0.5...6 mm² |
| avec embout, selon DIN 46 228/1 | 0.25...1.5 mm² |
| Conformité IPC | Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande. |
| Remarques |
• Les caractéristiques techniques portent sur les contacts de puissance • Caractéristiques électriques des contacts de signalisation : 50 V / 5 A, longueur de dénudage 8 mm • Autres variantes sur demande • Courant nominal par rapport à la section nominale et au Nb min. de pôles. • Embouts isolés selon DIN 46228/4 • Embouts nus selon DIN 46228/1 • Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables. • Combinaisons de pôles supplémentaires sur demande • Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement • Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298492) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2549460000) |
| Notification de modification produit |
[EN - Change of isolation material](https://mdcop.weidmueller.com/mediadelivery/asset/900_90826)
[DE - Werkstoffänderung Pusher](https://mdcop.weidmueller.com/mediadelivery/asset/900_90827) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| Documentation utilisateur |
[Operating Instruction BVFL hybrid](https://mdcop.weidmueller.com/mediadelivery/asset/900_73886)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78403) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
| ECLASS 14.0 | 27-46-03-02 |
| Agréments |  |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E60693 |
