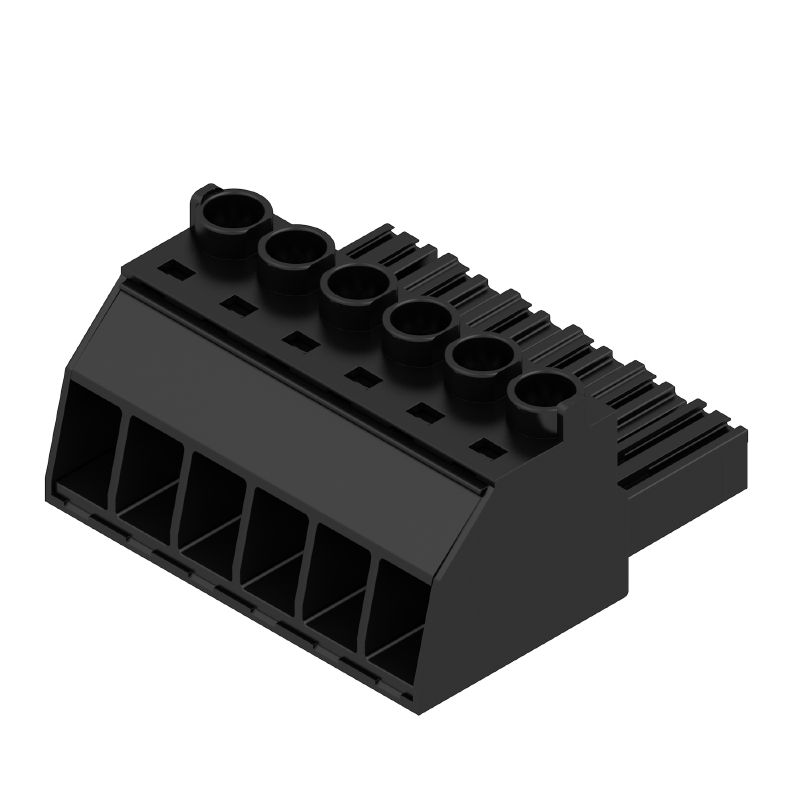

BVZ 7.62HP/06/180 SN BK BX — Illustration du produit

Figure similaire

Fiche technique

BVZ 7.62HP/06/180 SN BK BX

Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 6, 180°, Raccordement vissé, Plage de serrage, max. : 10 mm², Boîte

Référence produit 1929970000

Propriétés

Informations générales de commande

Version	Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 6, 180°, Raccordement vissé, Plage de serrage, max. : 10 mm², Boîte
Référence	1929970000
Type	BVZ 7.62HP/06/180 SN BK BX
GTIN (EAN)	4032248579754
Qté.	50 Pièce
Indices de produit	IEC: 1000 V / 57 A / 0.2 - 10 mm² UL: 600 V / 40.5 A / AWG 24 - AWG 8
Emballage	Boîte

Dimensions et poids

Profondeur	41,2 mm
Profondeur (pouces)	1,622 inch
Hauteur	23,1 mm
Hauteur (pouces)	0,909 inch
Largeur	45,72 mm
Largeur (pouces)	1,8 inch
Poids net	31,9 g

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Paramètres système

Famille de produits	OMNIMATE Power - série BV/SV 7.62HP
Type de raccordement	Raccordement installation
Technique de raccordement de conducteurs	Raccordement vissé
Pas en mm (P)	7,62 mm
Pas en pouces (P)	0,3 "
Orientation de la sortie du conducteur	180°
Nombre de pôles	6
L1 en mm	38,1 mm
L1 en pouce	1,5 "
Nombre de séries	1
Nombre de pôles	1
Section nominale	6 mm²
Protection au toucher selon DIN VDE 57 106	protection doigt
Protection au toucher selon DIN VDE 0470	IP 20
Degré de protection	IP20
Résistance de passage	4,50 mΩ
Codable	Oui
Longueur de dénudage	12 mm
Couple de serrage, min.	0,5 Nm
Couple de serrage, max.	0,6 Nm
Vis de serrage	M 3
Lame de tournevis	0,6 x 3,5
Cycles d'enfichage	25
Force d'enfichage/pôle, max.	16,5 N
Force d'extraction/pôle, max.	11 N

Données des matériaux

Matériau isolant	PA GF
Couleur	noir
Tableau des couleurs (similaire)	RAL 9011
Groupe de matériaux isolants	II
Indice de Poursuite Comparatif (CTI)	≥ 500
Classe d'inflammabilité selon UL 94	V-0
Matériau de base du contact	Alliage de cuivre
Matériau des contacts	Alliage de cuivre
Surface du contact	étamé
Structure en couches du contact mâle	6...8 µm Sn brillant
Température de stockage, min.	-40 °C
Température de stockage, max.	70 °C
Température de fonctionnement , min.	-50 °C
Température de fonctionnement , max.	125 °C
Plage de température montage, min.	-25 °C
Plage de température montage, max.	100 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.	0,2 mm²
Plage de serrage, max.	10 mm²
Section de raccordement du conducteur, AWG, min.	AWG 24
Section de raccordement du conducteur, AWG, max.	AWG 8
Rigide, min. H05(07) V-U	0,2 mm²
Rigide, max. H05(07) V-U	6 mm²
souple, min. H05(07) V-K	0,2 mm²
souple, max. H05(07) V-K	10 mm²
avec embout isolé DIN 46 228/4, min.	0,2 mm²
avec embout isolé DIN 46 228/4, max.	6 mm²
avec embout, DIN 46228 pt 1, min.	0,5 mm²
avec embout selon DIN 46 228/1, max.	6 mm²
Jauge à bouchon selon EN 60999 a x b ; ø	2,8 mm x 2,0 mm; 2,4 mm
Raccordement	Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,5 mm² Embout: Longueur de dénudage: nominal: 14 mm Embout recommandé: 1076980000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1 mm² Embout: Longueur de dénudage: nominal: 15 mm Embout recommandé: 9025930000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1,5 mm² Embout: Longueur de dénudage: nominal: 15 mm Embout recommandé: 9019140000 Longueur de dénudage: nominal: 12 mm Embout recommandé: 9004060000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,75 mm² Embout: Longueur de dénudage: nominal: 14 mm Embout recommandé: 9025910000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 2,5 mm² Embout: Longueur de dénudage: nominal: 14 mm Embout recommandé: 9019170000 Longueur de dénudage: nominal: 12 mm Embout recommandé: 0186100000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 4 mm² Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 0244100000 Longueur de dénudage: nominal: 14 mm Embout recommandé: 9019200000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 6 mm² Embout: Longueur de dénudage: nominal: 14 mm Embout recommandé: 0533500000 Longueur de dénudage: nominal: 12 mm Embout recommandé: 0191900000
Texte de réference	Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P) Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme	IEC 60664-1 IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)	57 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)	54 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)	51 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)	41 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	800 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	6 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	8 kV
Tenue aux courants de faible durée	3 x 1s mit 420 A
Espace libre, min.	10,2 mm
Ligne de fuite, min.	13,8 mm

Données nominales selon CSA

Institut (CSA)	CSA
Certificat Nº (CSA)	200039-1534443
Tension nominale (groupe d'utilisation B / CSA)	600 V
Tension nominale (groupe d'utilisation C / CSA)	600 V
Tension nominale (groupe d'utilisation D / CSA)	600 V
Courant nominal (groupe d'utilisation B / CSA)	40,5 A
Courant nominal (groupe d'utilisation C / CSA)	40,5 A
Courant nominal (groupe d'utilisation D / CSA)	5 A
Section de raccordement de câble AWG, min.	AWG 24
Section de raccordement de câble AWG, max.	AWG 8
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)	CURUS
Certificat Nº (cURus)	E60693
Tension nominale (groupe d'utilisation B / UL 1059)	600 V
Tension nominale (groupe d'utilisation C / UL 1059)	600 V
Tension nominale (groupe d'utilisation D / UL 1059)	600 V
Tension nominale (groupe d'utilisation F / UL 1059)	1 000 V
Courant nominal (groupe d'utilisation B / UL 1059)	40,5 A
Courant nominal (groupe d'utilisation C / UL 1059)	40,5 A
Courant nominal (groupe d'utilisation D / UL 1059)	5 A
Courant nominal (groupe d'utilisation F / UL 1059)	40,5 A
Section de raccordement de câble AWG, min.	AWG 24
Section de raccordement de câble AWG, max.	AWG 8
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage	Boîte
Longueur VPE	292 mm
Largeur VPE	101 mm
Hauteur VPE	105 mm

Contrôles de type

Test : durabilité des marquages	Norme: DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96 Test: marque d'origine, identification du type, pas, type de matériau Évaluation: disponible Test: longévité Évaluation: réussite
Test : mauvais engagement (non-interchangeabilité)	Norme: DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN CEI 512 partie 7 section 5 / 05.94 Test: tourné à 180° avec éléments de codage Évaluation: réussite Test: Tourné à 180 sans éléments de codage Évaluation: réussite
Test : section à fixer	Norme: DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02 Type de conducteur: Type de conducteur et section du conducteur: rigide 0,5 mm² Type de conducteur et section du conducteur: semi-rigide 0,5 mm² Type de conducteur et section du conducteur: rigide 6 mm² Type de conducteur et section du conducteur: semi-rigide 6 mm² Type de conducteur et section du conducteur: AWG 24/1 Type de conducteur et section du conducteur: AWG 24/19 Type de conducteur et section du conducteur: AWG 10/1 Type de conducteur et section du conducteur: AWG 10/19 Évaluation: réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs	Norme: DIN EN 60999-1 section 9.4 / 12.00 Exigence: 0,2 kg Type de conducteur: Type de conducteur et section du conducteur: AWG 24/1 Type de conducteur et section du conducteur: AWG 24/19 Évaluation: réussite Exigence: 0,3 kg Type de conducteur: Type de conducteur et section du conducteur: rigide 0,5 mm² Type de conducteur et section du conducteur: semi-rigide 0,5 mm² Évaluation: réussite Exigence: 1,4 kg Type de conducteur: Type de conducteur et section du conducteur: rigide 6 mm² Type de conducteur et section du conducteur: semi-rigide 6 mm² Type de conducteur et section du conducteur: AWG 10/1 Type de conducteur et section du conducteur: AWG 10/19 Évaluation: réussite
Test de décrochage	Norme: DIN EN 60999-1 section 9.5 / 12.00 Exigence: ≥10 N Type de conducteur: Type de conducteur et section du conducteur: AWG 24/1 Type de conducteur et section du conducteur: AWG 24/19 Évaluation: réussite Exigence: ≥20 N Type de conducteur: Type de conducteur et section du conducteur: rigide 0,5 mm² Type de conducteur et section du conducteur: semi-rigide 0,5 mm² Évaluation: réussite Exigence: ≥80 N Type de conducteur: Type de conducteur et section du conducteur: rigide 6 mm² Type de conducteur et section du conducteur: semi-rigide 6 mm² Type de conducteur et section du conducteur: AWG 10/1 Type de conducteur et section du conducteur: AWG 10/19 Évaluation: réussite

Note importante

Conformité IPC

Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts isolés selon DIN 46228/4
• Embouts nus selon DIN 46228/1
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Téléchargements

Agrément/Certificat/Document de conformité	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50754)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1929970000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1929970000)
Notification de modification produit	[PCN_2016_138_PL33_Redesign_BVZ_762HP_Abstandshalter_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49655) [PCN_2016_138_PL33_Redesign_BVZ_762HP_outside_pole_spacer_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49656) [PCN_2016_275_PL33_plugable_SIBL_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49659) [PCN_2016_275_PL33_Steckbare_SIBL_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49660) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [Packing change of BVZ 7.62HP and SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317459) [Änderung der Verpackung BVZ 7.62HP und SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317460)
Documentation utilisateur	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78405)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)
Brochures	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Classifications

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Agréments

Agréments	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conforme
UL File Number Search	[Site Web UL](LINK/UL_search.html)
Certificat Nº (cURus)	E60693
