Vlastnosti

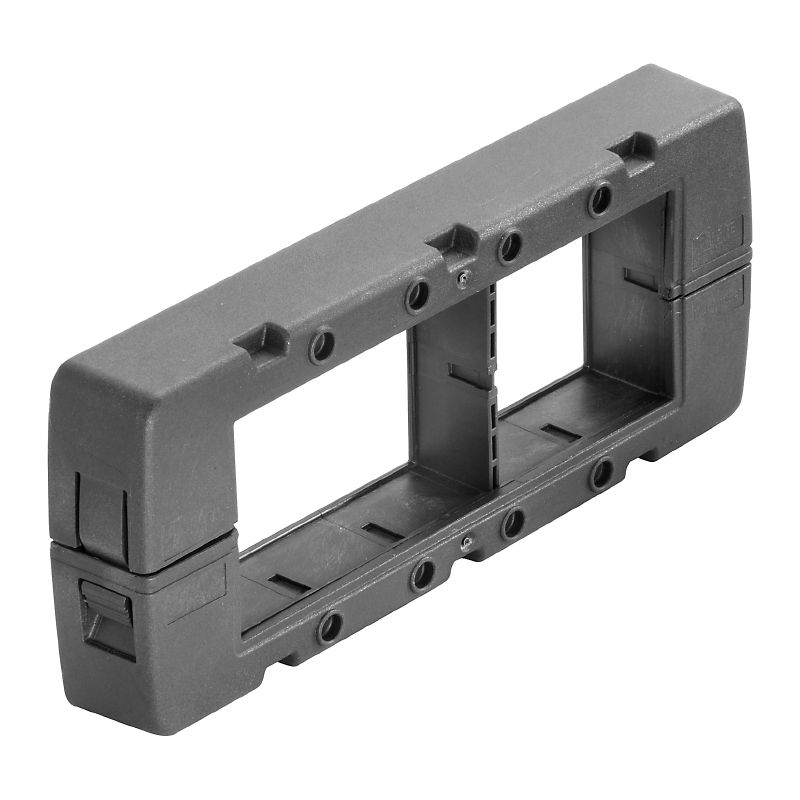

Verze | Rám, Cabtite (systém pro vstup kabelů), Polyamid, vyztužený skelnými vlákny, Uhlově černá, Výška: 70 mm, Šířka: 81 mm, Hloubka: 19.6 mm, -40 °C…120 °C, IP66 |
Číslo objednávky | 2891540000 |
Typ | CABTITE FRFT 24/10 |
GTIN (EAN) | 4064675880639 |
Množství | 1 ks |
Hloubka | 19,6 mm |
Hloubka (v palcích) | 0,772 inch |
Výška | 70 mm |
Výška (v palcích) | 2,756 inch |
Šířka | 81 mm |
Šířka (v palcích) | 3,189 inch |
Čistá hmotnost | 94 g |
Provozní teplota | -40 °C...120 °C |
Stav souladu se směrnicí RoHS | V souladu bez výjimky |
REACH SVHC | No SVHC above 0.1 wt% |
Délka otvoru | 113,5 mm |
Halogen |
Ne
bez obsahu halogenů |
Klasifikace hořlavosti UL 94 | V-0 |
Materiál | Polyamid, vyztužený skelnými vlákny |
Silikon | Ne |
Stupeň krytí | IP66 |
Stupeň krytí (UL) |
Type 12
Type 4X |
Těsníci prvek | 2 velké těsnicí prvky a 4 malé těsnicí prvky nebo 1 velký těsnicí prvek a 6 malých těsnicích prvků nebo 10 malých těsnicích prvků |
Těsnění | TPE |
Utahovací moment | 3 Nm |
Šířka otvoru | 36 mm |
Osvědčení/Certifikát/Prohlášení o shodě | [EU Declaration of Conformity - Cable entry system](https://mdcop.weidmueller.com/mediadelivery/asset/900_252380) |
Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290899) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2891540000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2891540000) |
Uživatelská dokumentace | [INSTR CABTITE FRFT D/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_268267) |
Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002624 |
ETIM 7.0 | EC002624 |
ETIM 8.0 | EC002624 |
ETIM 9.0 | EC002624 |
ECLASS 9.0 | 27-18-28-15 |
ECLASS 9.1 | 27-18-92-65 |
ECLASS 10.0 | 27-18-28-15 |
ECLASS 11.0 | 27-18-28-15 |
ECLASS 12.0 | 27-18-28-15 |
ECLASS 13.0 | 27-18-28-15 |
ECLASS 14.0 | 27-18-28-15 |
Schválení | ![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) |
ROHS | Shoda |
UL File Number Search | [Web UL](LINK/UL_search.html) |
Č. osvědčení (cURus) | E223801 |
