Propriétés

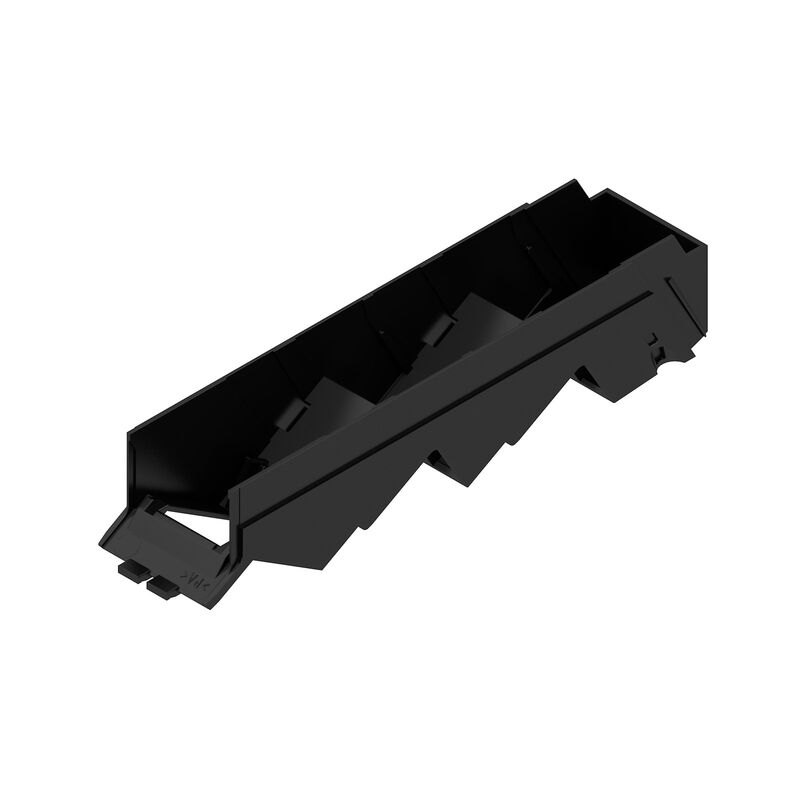

| Version | Élément latéral, OMNIMATE Housing - série CH20M noir, Élément latéral, préparation du raccordement RJ45, Largeur: 22.5 mm |
| Référence | 1276590000 |
| Type | CH20M22 S RPP BK 2010 |
| GTIN (EAN) | 4050118066531 |
| Qté. | 10 Pièce |

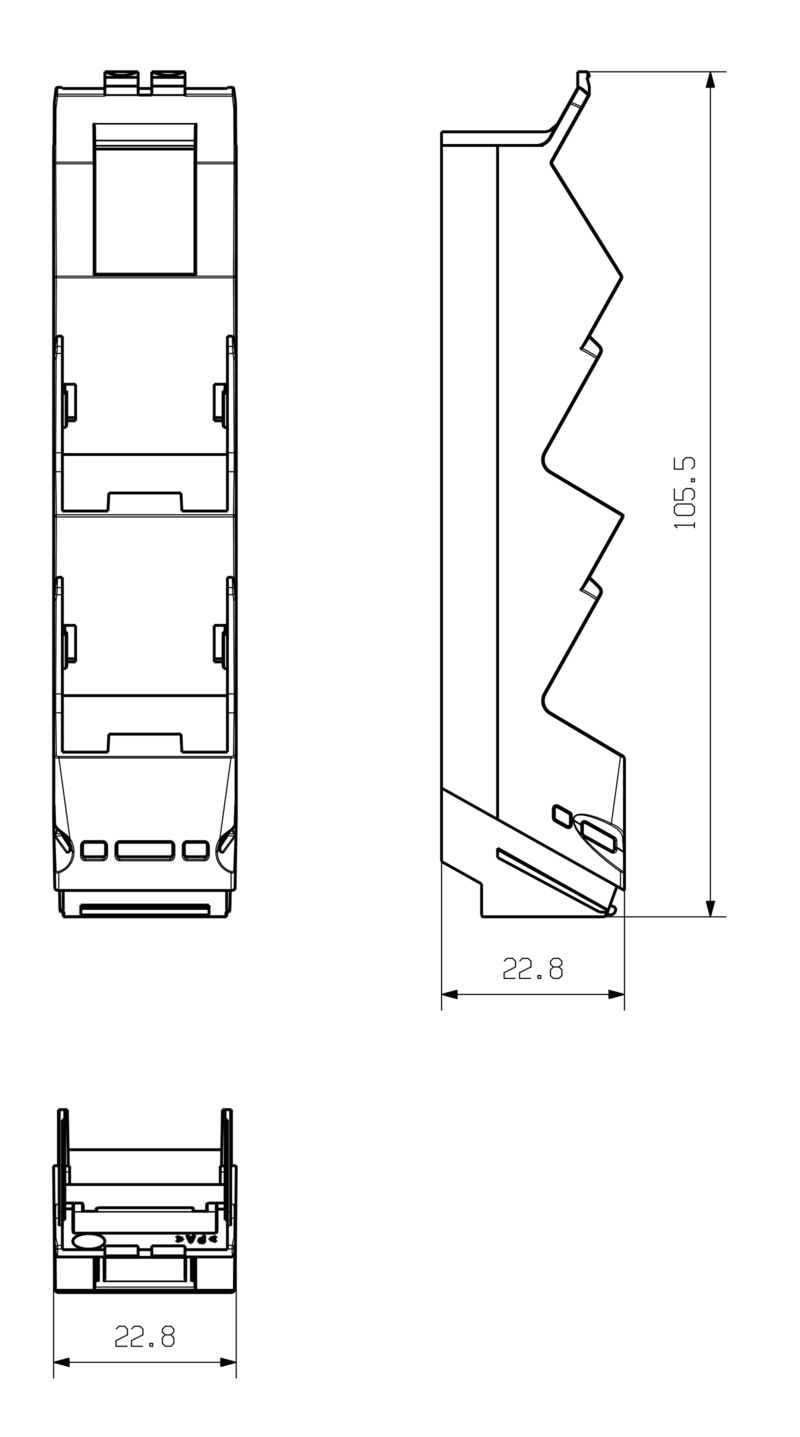

| Profondeur | 105,5 mm |
| Profondeur (pouces) | 4,154 inch |
| Hauteur | 22,8 mm |
| Hauteur (pouces) | 0,898 inch |
| Largeur | 22,5 mm |
| Largeur (pouces) | 0,886 inch |
| Poids net | 8,4 g |
| plage de température d'utilisation | -40 °C...120 °C |
| Humidité | 5 - 93 % d'humidité rel., Tu = 40 °C, pas de condensation |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Groupe de matériaux isolants | I |
| Indice de Poursuite Comparatif (CTI) | 600 ≤ CTI |
| Matériau | Plastique |
| Matériau isolant | PA 66 GF 30 |
| Surface | non traité |
| Couleur | noir |
| Degré de protection | IP20 en condition installée |
| Possibilité d'enrobage | Non |
| Tableau des couleurs (similaire) | RAL 9011 |
| Découpe en vue de la préparation d'un port fonctionnel intégrée | Oui |
| Nombre d'emplacements pour les prises de raccordement femelles | 2 |
| Nombre de niveaux de raccordement | 3 |
| Nombre de pôles, max. | 8 |
| Nombre d’ouvertures de ventilation | 0 |
| Type de découpe en vue de la préparation d'un port fonctionnel | RJ45 |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49111) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1276590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1276590000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Conforme |
