CH20M6 BP 4P-4P BK LF 1 1261494

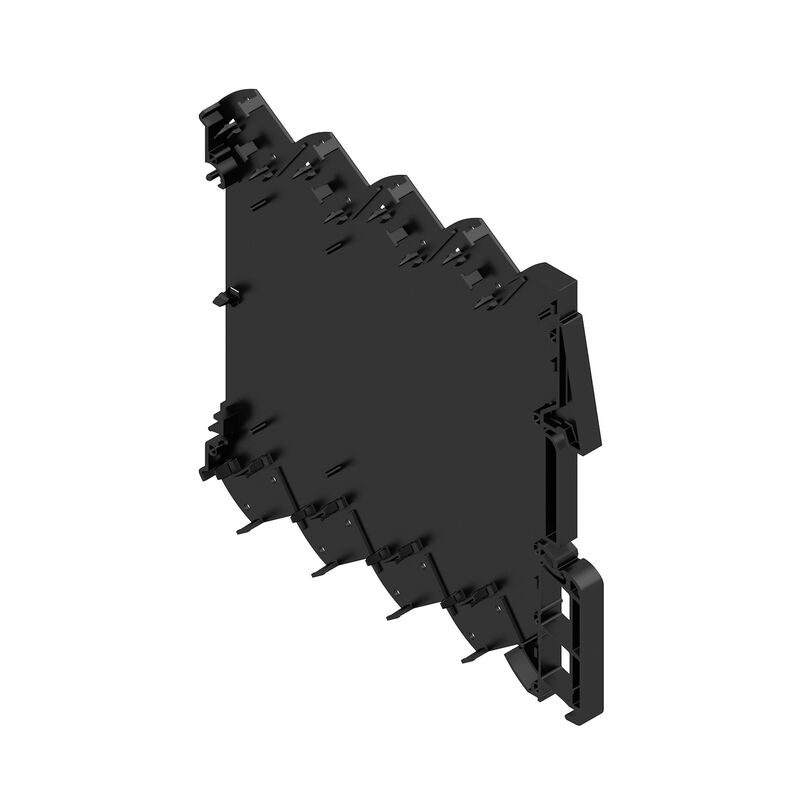

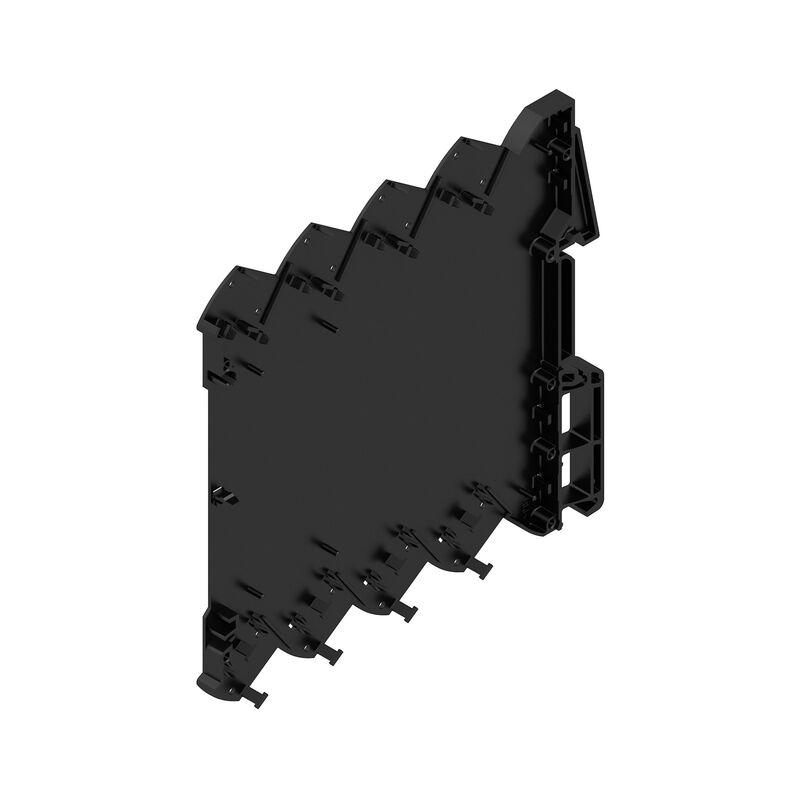

Boîtier modulaire, OMNIMATE Housing - série CH20M noir, Base du boîtier, Largeur: 6.1 mm
Propriétés
| Version | Boîtier modulaire, OMNIMATE Housing - série CH20M noir, Base du boîtier, Largeur: 6.1 mm |
| Référence | 2771470000 |
| Type | CH20M6 BP 4P-4P BK LF 1 1261494 |
| GTIN (EAN) | 4064675032205 |
| Qté. | 50 Pièce |
| Profondeur | 114,3 mm |
| Profondeur (pouces) | 4,5 inch |
| Hauteur | 110,7 mm |
| Hauteur (pouces) | 4,358 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 2,02 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Groupe de matériaux isolants | II |
| Indice de Poursuite Comparatif (CTI) | 400 ≤ CTI <600 |
| Matériau | Plastique |
| Matériau isolant | PBT |
| Surface | non traité |
| Couleur | noir |
| Degré de protection | IP20 en condition installée |
| Possibilité d'enrobage | Non |
| Rail | TS 35 |
| Tableau des couleurs (similaire) | RAL 9011 |
| Nombre de circuits imprimés, max. | 1 |
| Nombre de niveaux de raccordement, max. | 8 |
| Nombre de pôles, max. | 8 |
| Hauteur des composants sur le circuit imprimé, max. | 3,5 mm |
| Type d'assemblage du circuit imprimé | unilatéral |
| Selon la norme | DIN EN 61373:1999 (choc et vibration) |
| Conditions du test |
50g de poids supplémentaire sur le PCB
cinq logements installés à la suite avec crochets d'extrémité WEW 35/1 (1059000000) |
| Axes éprouvés |
X
Y Z |
| Test de choc |
|
| Test de vibration |
|
| Nombre de niveaux de raccordement, max. | 8 |
| Epaisseur du circuit imprimé | 0,8 mm |
| Tolérance de l'épaisseur du circuit imprimé | ±0,1 mm |
| Tolérance du contour des circuits imprimés | ±0,1 mm |
| Possibilité d'étiquetage spécifique au client | Oui |
| Possibilité de découpes spécifiques aux clients | Oui |
| Processus de la commande client spécifique | Cf. directives dans la section téléchargements |
| Variantes de couleur | Davantage sur demande |
| Données techniques |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199688) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771470000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | Conforme |
