Propriétés

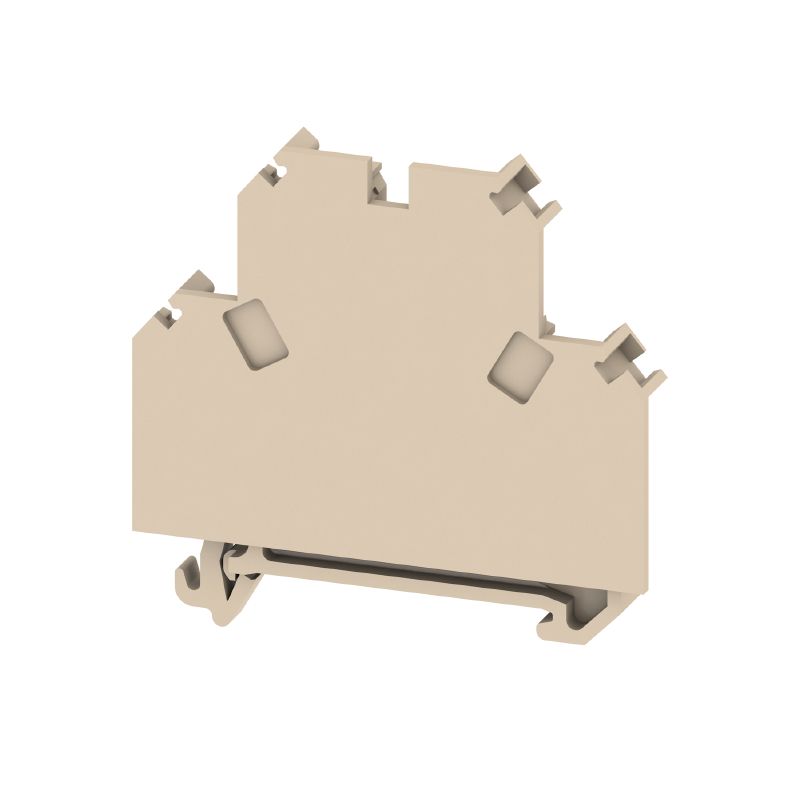

| Version | Bloc de jonction modulaire multi-étages, Raccordement vissé, beige / jaune, 4 mm², 800 V, 800 V, Nombre de raccordements: 4, Nombre d'étages: 2, TS 35, V-2, PA 66 |
| Référence | 1572700000 |
| Type | DK 4/35/800V |
| GTIN (EAN) | 4008190076276 |
| Qté. | 50 Pièce |
| Produit de remplacement | [1041910000](~/p/1041910000) |
| Profondeur | 60,5 mm |
| Profondeur (pouces) | 2,382 inch |
| Hauteur | 54 mm |
| Hauteur (pouces) | 2,126 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 14,63 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 100 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | PA 66 |
| Couleur | beige / jaune |
| Classe d'inflammabilité selon UL 94 | V-2 |
| Version |
Raccordement vissé
pour connexion transversale à visser libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 2 |
| Nombre d'étages | 2 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Non |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Nombre de raccordements | 4 |
| Section de raccordement du conducteur, rigide, max. | 6 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section nominale | 4 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 32 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
| Certificat Nº (UR) | E60693 |
| Courant gr. C (UR) | 27 A |
| Taille du conducteur Câblage d'installation max. (UR) | 12 AWG |
| Taille du conducteur Câblage d'installation min. (UR) | 22 AWG |
| Taille du conducteur Câblage d'usine max. (UR) | 12 AWG |
| Taille du conducteur Câblage d'usine min. (UR) | 26 AWG |
| Tension Gr C (UR) | 600 V |
| Agrément/Certificat/Document de conformité | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Agréments |    |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (UR) | E60693 |
