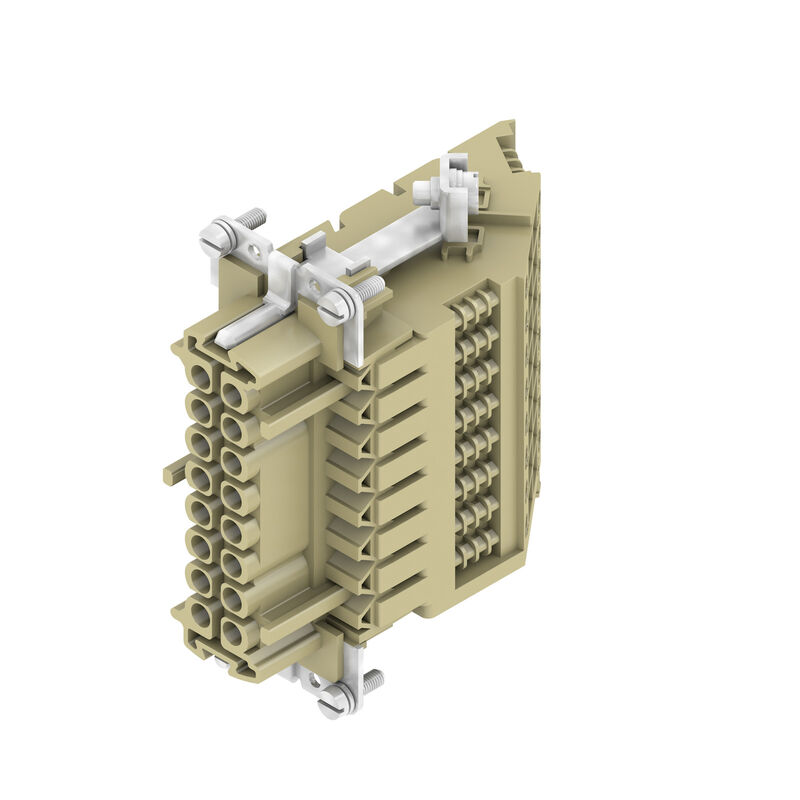

HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 16, Šroubové připojení, Instalační velikost: 6

ID výrobku 1848580000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Všeobecné údaje Připojení datové, uzemnění Verze Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E92202

Všeobecné objednací údaje

Verze
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 16, Šroubové připojení, Instalační velikost: 6
Číslo objednávky
1848580000
Typ
DSTV HE BL16 S
GTIN (EAN)
4032248371693
Množství
10 ks

Rozměry a hmotnosti

Čistá hmotnost
178,26 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
d0694b55-f1aa-4d24-a200-c532c6ffc384

Všeobecné údaje

BG
6
Colour
Béžová
Installation size
6
Insulating material
PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici)
Insulating material group
IIIa
Insulation resistance
1010 Ω
Jmenovité napětí (DIN EN 61984)
500 V
Jmenovité napětí: podle UL/CSA
600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984)
6 kV
Jmenovitý proud (DIN EN 61984)
16 A
Max. torque for main contact
0,7 Nm
Number of poles
16
Nízká kouřivost podle DIN EN 45545-2
Ano
Plugging cycles, silver
≥ 200
Surface finish
Pasivované stříbro
Tightening torque
0,5 Nm
Tightening torque, max. PE connection
1,6 Nm
Type
Zásuvka
Type of connection
Šroubové připojení
UL 94 flammability rating
V-0
Volume resistance
≤3 mΩ
Řada
DSTV-HE
主触点的最小拧紧扭矩
0,5 Nm
基础材料
Slitina mědi
最小PE连接拧紧力矩
1,2 Nm
污染等级
3

Připojení datové, uzemnění

Délka odizolování - ochranné zemnící připojení
10 mm
Jmenovitý průřez
4 mm²
Průřez vodiče, AWG (uzemnění), max.
AWG 12
Průřez vodiče, AWG (uzemnění), min.
AWG 20
Typ připojení PE
Šroubové připojení
Upevňovací šroub
M 4
Utahovací moment, max., zemnící připojení
1,6 Nm
Utahovací moment, min., zemnící připojení
1,2 Nm
Velikost čepele, křížová drážka
velikost PZ1
Velikost čepele, plochá drážka (zemnící připojení)
SD 0,8 x 4,0

Verze

BG
6
Délka odizolování, jmenovité připojení
12 mm
Instalační velikost
6
Max. utahovací moment hlavního kontaktu
0,7 Nm
Min. utahovací moment hlavního kontaktu
0,5 Nm
Objemový odpor
≤3 mΩ
Provedení povrchu
Pasivované stříbro
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 20
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez vodiče, max.
4 mm²
Průřez vodiče, min.
0,5 mm²
Průřez vodiče, pevný, max.
4 mm²
Průřez vodiče, pevný, min.
0,5 mm²
Svěrný šroub
M 3
Typ připojení
Šroubové připojení
Velikost nože
velikost PZ0
Velikost čepele, plochá drážka (šroubové připojení)
SD 0,6 x 3,5
Základní materiál
Slitina mědi

Klasifikace

ETIM 8.0
EC002311
ETIM 9.0
EC002311
ETIM 10.0
EC002311
ECLASS 14.0
27-44-02-03
ECLASS 15.0
27-44-02-03
