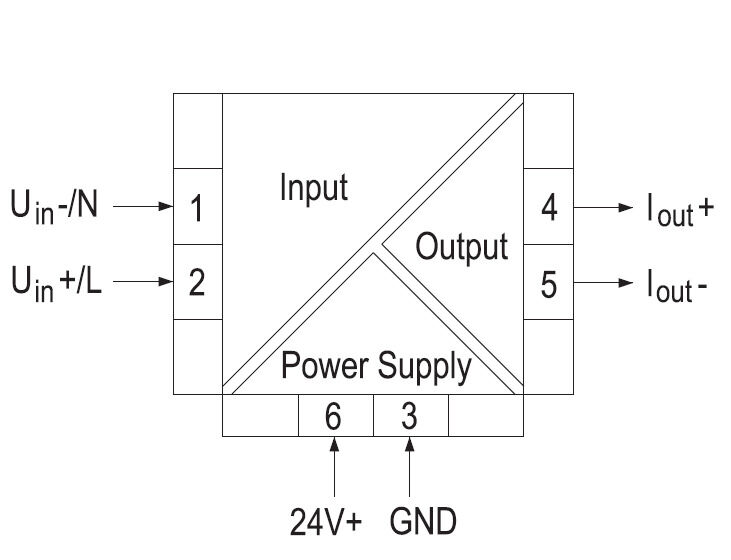

시그널 컨버터/절연기, 입력 : AC/DC 전압, 출력 : 4-20 mA, 공급 전압: 18 ~ 30 V DC

항목 번호 7760054299
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1
승인 일반 주문 데이터 치수 및 중량 온도 장애 확률 환경 제품 규정 준수 입력 출력 출력(디지털) 출력(아날로그) 일반 데이터 절연 조정 결선 데이터 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

버전
시그널 컨버터/절연기, 입력 : AC/DC 전압, 출력 : 4-20 mA, 공급 전압: 18 ~ 30 V DC
주문 번호
7760054299
유형
EPAK-VM-CO-H
GTIN(EAN)
6944169742378
수량
1 items

치수 및 중량

깊이
89 mm
깊이 (인치)
3.504 inch
높이
100 mm
높이 (인치)
3.937 inch
너비
17.5 mm
폭 (인치)
0.689 inch
길이
100 mm
길이 (인치)
3.937 inch
순중량
80 g

온도

보관 온도
-40 °C...85 °C
작동 온도
-20 °C...60 °C
습도
5…85 % 상대 습도, 비응축

장애 확률

SIL(IEC 61508 준수)
없음

환경 제품 규정 준수

RoHS 준수 상태
준수
REACH SVHC
Lead 7439-92-1
SCIP
6a722fc5-2d22-41b4-9544-5b95e45a4b77

입력

입력 전압
UN1: 0…300 V AC
UN2: 0…125 V AC
UN3: 0…300 V DC
UN4: 0…30 V DC

출력

부하 임피던스 전류
≤ 500 Ω
출력 수
1
출력 전류
4~20 mA

출력(디지털)

디지털 출력 수
0
정격 스위칭 전류
0.1 A
최대 스위칭 전압, AC
0 V
최대 스위칭 전압, DC
0 V

출력(아날로그)

아날로그 출력 수량
1

일반 데이터

공급 전압
18 ~ 30 V DC
공칭 소비 전력
1.7 VA
구성
DIP 스위치
보호 등급
IP20
스텝 반응 시간
<300 ms
온도 계수
≤ 최종 값의 250 ppm/K
전력 소비
2.5 W @ 24 V DC
정확도
0.5 % FSR

절연 조정

EMC 표준
IEC 61000-6 /-2
IEC 61000-6-4
갈바닉 절연
입력/출력/공급 간
서지 전압 범주
II
오염 심각도
2
임펄스 내전압
4 kV (1.2 / 50 μs) input - output/ supply
800 V (1.2 / 50 μs) output - supply
절연 전압
500 VAC (1.2 / 50 μs) output - supply
절연 전압 입력 또는 출력/공급
2.2 kVAC, 1 min, 50 Hz
테스트 전압
0.3 kV

결선 데이터

결선 유형
스크류 결선
조임 토크, 최소
0.4 Nm
조임 토크, 최대
0.6 Nm
클램프 범위, 정격 결선
2 mm²
클램프 범위, 최소
0.5 mm²
클램프 범위, 최대
2 mm²
결선 단면규격 AWG, 최소
AWG 30
결선 단면규격 AWG, 최대
AWG 14

분류

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
